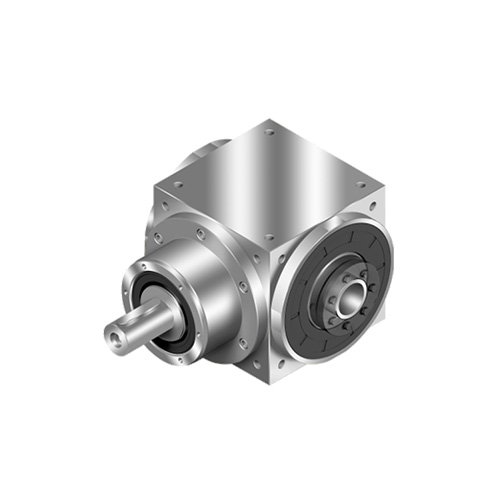

直角轉向齒輪箱

直角轉向齒輪箱又名換向器、齒輪轉向箱，是一種動力傳達機構，是減速機中的一個系列，在工業領域有很廣泛的應用。轉向箱目前已經實現了標準化和規格多樣化。轉向箱可以正反運轉，低速或高速傳動平穩。轉向箱當速比不是1:1時，橫軸輸入、縱軸輸出為減速，縱軸輸入、橫軸輸出為增速。
齒輪轉向箱使用和維護：
a、轉向箱安裝后，檢查是否靈活。正式使用請必須進行空載試驗，在運轉正常的情況下，再逐步加載運轉。
b、轉向箱嚴禁超過額定載荷使用。
c、轉向箱在使用前和工作中應檢查油位是否正常。

齒輪轉向箱的結構、特性與反應：
機殼：高剛性FC-25鑄鐵鑄造；
齒輪：齒輪采用優質高純凈度合金剛20CrMnTiH滲碳淬火，及研磨而成；
主軸：軸類采用合金剛調質、高懸重負荷能力；
軸承：配備重負荷能力的滾錐軸承；
油封：雙封唇片的油封、兼具防塵及防漏油的能力；
潤滑：適當?shù)臐?rùn)滑油使用，可以發揮轉向機的效率，并提高其運轉的壽命。
a. 初期使用二周或100-200小時，為初摩耗期，這之間可能有少許金屬摩耗粉粒，請務必清潔內部，并換新潤滑油。
b.長期使用時，每半年-一年或1000-2000小時更換一次潤滑油。
潤滑油種類：本產品潤滑油采用中國石油全效齒輪油90-120度，低轉速、輕負荷條件，建議采用全效齒輪油90度，重負荷、高溫的條件，建議采用全效齒輪油120度。
直角轉向齒輪箱技術參數：
可配單獨軸、雙橫軸、單縱軸、雙縱軸
速 比：1:1 、1.5:1、2:1、2.5:1、3:1
扭矩范圍：11.2 — 5713 Nm
功率范圍：0.014 — 335 kW
