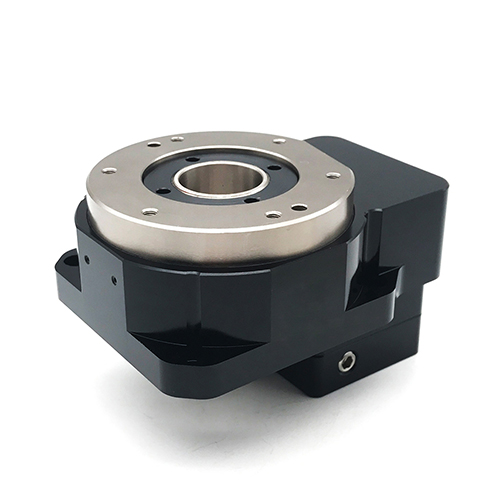

精密中空旋轉平臺-代替中國臺灣品牌

精密中空旋轉平臺-代替中國臺灣品牌
產品特點
1.中空結構式的設計，配線配管都方便使用，馬達任意配置。
2.高輸出、高剛性、高精度、高效率、高硬度齒面、低噪音；
3.旋轉面可直接鎖固工作物，提升工件裝載之方便性；
4.高精度，定位精度小于1arcmin，重複精度可達±5arcsec；
5.盤面轉動平穩順暢、且定位快速，可搭載各種廠家的伺服和步進電機

精密中空旋轉平臺-代替中國臺灣品牌
中空旋轉平臺的安裝方法。
首先在定制機械設備安裝板時需在安裝板上預留出馬達出口及安裝孔位，以便露出中空旋轉平臺的馬達部分。
然后利用2個定位銷孔（有的型號定位銷孔與安裝孔是共享的），將中空旋轉平臺安裝到機械設備安裝板上。再用螺栓將中空旋轉平臺牢牢固定在安裝板上。
使用中空旋轉平臺上的6處安裝螺絲孔安裝負載。中空旋轉平臺上有2個安裝負載用的銷孔，可用于確定負載的位置，務必將定位銷牢牢固定在負載上。

中空旋轉平臺選型：產品選型先從本身的實際需求開始。
1.負載類型：圓盤，長桿，長圓柱等
2.負載的總重量：5KG，10KG，50KG等等
3.負載的工作半徑：工作半徑是指以旋轉平臺為中心工作的大范圍。
4.旋轉角度和相應時間：旋轉90°，180°，360°等角度需要的時間（不含中間停頓時間）
5.轉動慣量的計算，電機大小的選型。
6.另外，還需要考慮到安裝方式，是否頻繁正反轉等情況，這些會影響到產品的使用壽命。

品牌：巴普曼
型號：BPHT48
減速比：1:10
馬達種類：各品牌200W伺服馬達
旋轉平臺軸承：交叉滾子軸承
容許轉矩/徑向載荷：8N.m/T
容許轉速:300rpm
容許軸向負載:15kgf
容許慣性力矩負荷:10N.m
定位精度:±5
重覆定位精度:±5（0.001°）
旋轉平臺平行度：±0.005mm
同心度：±0.01mm
防護等級：40
精度壽命：20000H
重量：8.5kg
