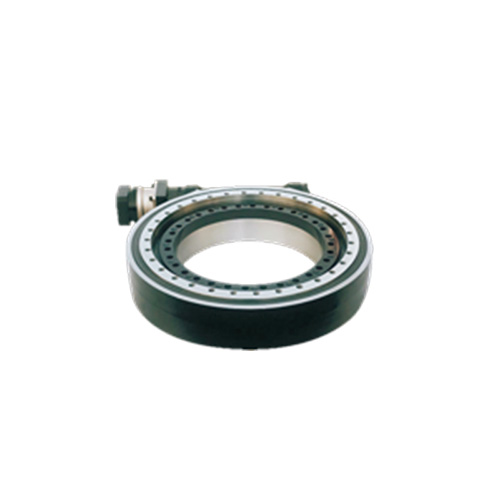

中空旋轉平臺
1.工作物可直接鎖固
旋轉盤面可直接鎖固工作物，提升工件裝載之方便性。
2.配線方便
此旋轉平臺為中空式設計，無論是配線或配管均方便。
3.高精度
定位精度小于1arcmin重復精度可達±5 arcsec。
4.運轉動作平穩
盤面轉動平穩、順暢，且定位快速
5.適用各種馬達
中空旋轉平臺可采用各種廠牌之伺服馬達或步進馬達驅動。

旋轉平臺減速機本體采用鋁合金材質，經高精密CNC加工，以確保各部位的精度。齒輪采用滲碳熱處理及研磨的工藝，加工后齒輪精度可達4級內，并且其表面精度可達HRC58-60度，產品組裝完成后，會再進行一道研磨工序，以確保端面的平行度和垂直度。

中空旋轉平臺旋轉工作臺數控旋轉臺
中空旋轉平臺選型：產品選型先從本身的實際需求開始。
1.負載類型：圓盤，長桿，長圓柱等
2.負載的總重量：5KG，10KG，50KG等等
3.負載的工作半徑：工作半徑是指以旋轉平臺為中心工作的大范圍。
4.旋轉角度和相應時間：旋轉90°，180°，360°等角度需要的時間（不含中間停頓時間）
5.轉動慣量的計算，電機大小的選型。
6.另外，還需要考慮到安裝方式，是否頻繁正反轉等情況，這些會影響到產品的使用壽命。

品牌：巴普曼
型號：BPHT48
減速比：1:10
馬達種類：各品牌200W伺服馬達
旋轉平臺軸承：交叉滾子軸承
容許轉矩/徑向載荷：8N.m/T
容許轉速:300rpm
容許軸向負載:15kgf
容許慣性力矩負荷:10N.m
定位精度:±5
重覆定位精度:±5（0.001°）
旋轉平臺平行度：±0.005mm
同心度：±0.01mm
防護等級：40
精度壽命：20000H
重量：8.5kg
