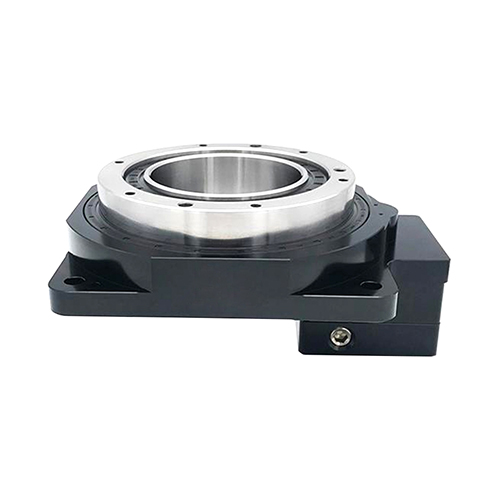

中空旋轉平臺巴普曼--伺服電機/步進電機

中空旋轉平臺巴普曼--伺服電機/步進電機
旋轉平臺特點：
（1）高剛性：旋轉平臺的轉盤由一套精密交叉滾子軸承支撐，軸承中的滾子呈90度交錯排列，并且滾子直徑略大于軸承內圈與外圈間的滾道尺寸，使得交叉滾子軸承的內外圈及滾子之間存在預緊力，由此軸承支撐的伺服旋轉平臺轉盤能夠承受徑向、軸向、傾覆等各種力矩，其剛性是傳統軸承的5倍以上。
（2）高旋轉精度：旋轉平臺在組裝完成后，以平臺的交叉滾子軸承為旋轉中心，再次對轉盤的外徑，端面進行磨削（標準級為精車），保證轉盤的同軸度，平行度等形位公差。
（3）大力矩，低側隙：旋轉平臺采用行星減速的方式來增大輸出力矩，減速比從1至600，輸出力矩范圍較大，能夠滿足各種力矩要求的場合。另外，行星減速機構中的太陽齒同時與三個行齒接觸，加之先進的齒輪磨削工藝，使得旋轉平臺的反向側隙達到3弧分，精度媲美DD馬達。
（4）自帶零點開關：旋轉平臺配置光電開關及感應片，方便電氣中的零點控制，簡化機械設計流程。

中空旋轉平臺巴普曼--伺服電機/步進電機
旋轉平臺應用領域
（1）適用于機械手關節、機床數控轉臺；
（2）適用于產線自動化旋轉工況；
（3）適用于第四軸及數控分度裝置的旋轉要求；
（4）適用于雷達、測量或?qū)嶒?yàn)中高精度旋轉領域；

品牌：巴普曼
型號：BPHT48
減速比：1:10
馬達種類：各品牌200W伺服馬達
旋轉平臺軸承：交叉滾子軸承
容許轉矩/徑向載荷：8N.m/T
容許轉速:300rpm
容許軸向負載:15kgf
容許慣性力矩負荷:10N.m
定位精度:±5
重覆定位精度:±5（0.001°）
旋轉平臺平行度：±0.005mm
同心度：±0.01mm
防護等級：40
精度壽命：20000H
重量：8.5kg
