第5 章彈性聯軸器有限元分析
5.1ANSY 概述
5.1.1 ANSYS 簡介
隨著計算機技術的高速發展,數值計算在工程中已得到越來越廣泛的應用,大型的計算軟件,如ANSYS已被廣泛應用于結構分析、熱力學分析、電磁場分析、流體分析、耦合場分析等領域。
ANSYS是一種廣泛的商業套裝工程分析軟件。所謂工程分析軟件,主要是在機械結構系統受到外力負載所出現的反應,例如應力、位移、溫度等,根據該反應可知道機械結構系統受到外力負載后的狀態,進而判斷是否符合設計要求。一般機械結構系統的幾何結構相當復雜,受的負載也相當多,理論分析往往無法進行。想要解答,必須先簡化結構,采用數值模擬方法分析。由于計算機行業的發展,相應的軟件也應運而生,ANSYS軟件在工程上應用相當廣泛,在機械、電機、土木、電子及航空等煩城的使用,都能達到某種程度的可信度,頗獲各界好評。使用該軟件,能夠降低設計成本,縮短設計時間。
ANSYS是由美國ANSYS公司(世界上最大的有限元分析軟件公司之一)世界著名的力學分析專家Orswanson率領科技人員多年研究開發。它能與多數CAL軟件接口,實現數據的共享和交換。它具有豐富和完善的單元庫,材料模型度和求解器.保證了能夠高效的求解各類結構的靜力、動力、線性和非線性問題、穩態和瞬態熱分析及熱-結構耦合問題、靜態和時變磁場問題、壓縮和不可壓縮的流體動力學問題以及多耦合場問題。除具有完全交互式的前后處理功能,它還為用戶提供了多種二次開發工具,ANSYS 提供的開發工具包括4個組成部分:參數化程序設計語言(APDL),用戶界面設計(UIDL),用戶程序特性(UPFS),ANSYS數據接口。
到80年代初期,國際上較大型的面間工程的有限元通用軟件主要有:ANSYS, NASTRAN,ASKA,ADINA,SAP等。以ANSYS為代表的工程數值模擬軟件,是一個多用途的有限元法分析軟件,它可廣泛的用于核工業、鐵道、石油化工,航空航天、機械制造、能源,汽車交通,國防軍工、電子、土木工程、生物醫學、水利、日用家電等一般工業及科學研究。該軟件提供了不斷改進的功能清單,具體包括:結構高度非線性分析、電磁分析、計算流體力學分析、設計優化、接觸分析、自適應網格劃分。它包含了前置處理、解題程序以及后置處理,將有限元分析、計算機圖形學和優化技術相結合,已成為現代工程學問題必不可少的有力工具。
5.1.2 ANSYS的基本使用
ANSYS有兩種模式:一種是交互模式(Interactive Mode),另一個是非交互模式( Batch Mode)。交互模式是初學者和大多數使用者所采用,包括建模、保存文件、打印圖形及結果分析等,一般無特別原因皆用交互模式。但若分析的問題要很長時間,如一、兩天等,可把分析問題的命令做成文件,利用它的非交互模式進行分析。
ANSYS 基本對象的構成:
1)節點(Node ) :就是考慮工程系統中的一個點的坐標位置,構成有限元系統的基本對象。具有其物理意義的自由度,該自由度為結構系統受到外力后,系統的反應。
(2)元素(Element) :元素是節點與節點相連而成,元素的組合由各節點相互連接。不同特性的工程統,可選用不同種類的元素,ANSYS提供了一百多種元素,故使用時必須慎重選擇元素型號。
(3)自由度(Degree Of Freedom) :上面提到節點具有某種程度的自由度,以表示工程系統受到外力后的反應結果。
5.1.3 ANSYS 架構及命令
ANSYS構架分為兩層,一是起始層(Begin Level) ,二是處理層(Processor Level)。這兩個層的關系主要是使用命令輸入時,要通過起始層進入不同的處理器。處理器可視為解決問題步驟中的組合命令,該軟件主要包括三個處理器
模塊:前處理模塊、分析計算模塊和后處理模塊。
(1)前置處理(General Preprocessor, PREP7)
這個模塊提供了一個強大的實體建模及網格劃分工具,用戶可以方便地構造有限元模型。ANSYS 程序提供了兩種實體建模方法:自頂向下與自底向上。
其過程如下:
① 建立有限元模型所需輸入的資料,如節點、坐標資料、元素內節點排列次序
② 材料屬性
③ 元素切割的產生
(2)求解模塊SOLUTION
前處理階段完成建模以后,在求解階段,用戶可以定義分析類型、分析選項、載荷數據和載荷步選項,然后開始有限元求解。其步驟為:
① 施加載荷和約束條件
② 定義載荷步并求解
(3)后置處理(General Postprocessor , POSTI1)
POST用于靜態結構分析、屈曲分析及模態分析,將解題部分所得的解答如:變位、應力、約束反力等資料,通過友好的用戶界面,進行圖形顯示和數據列表顯示。后處理的圖形顯示可將計算結果以彩色等值線顯示、梯度顯示、等位移圖、等應力圖等多種顯示方式進行圖形輸出。
ANSYS 軟件提供的分析類型如下:
(l)結構靜力學分析:用來求解外載荷引起的位移、應力和力
(2)結構動力學分析:用來求解隨時間變化的載荷對結構或部件的影響。
(3)結構非線性分析:對結構非線性導致結構或部件的響應隨外載荷不成比例變化的情況。

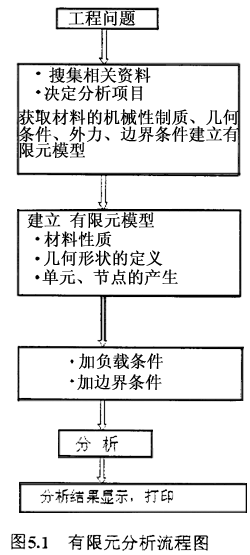

利用ANSYS軟件在計算機上進行有限元件分析的流程圖如下圖5.1所示:
5.2ANSYS建模

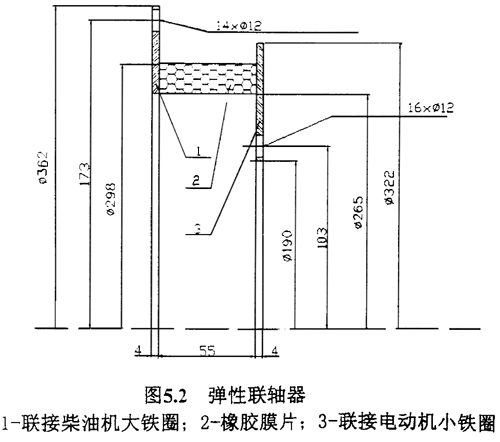

該課題研究的彈性聯軸器造型如下圖5.2:

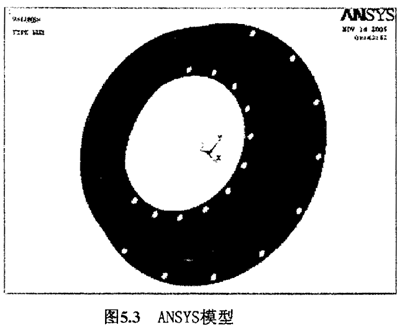

在ANSYS中建立模型,先通過建立如5.2所式二分之一的剖面圖,通過繞中軸線旋轉建立模擬模型如下圖5.3
5.3單元選擇和網格劃分

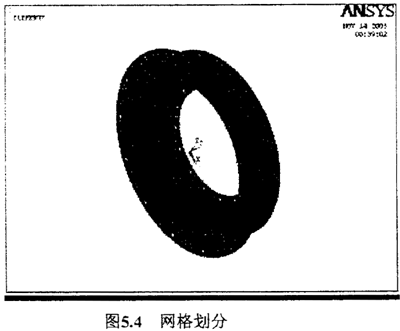

由于模型是三給實體模型,故考慮選擇三維單元,模型中沒有圓弧結構,用六面體單元劃分網格不會產生不規則或者畸變的單元,使分析不能進行下去,所以采用六面體單元。經比較分析,決定采用六面體八結點單元SOLID185,用自由劃分的方式劃分模型實體。課題主要研究對象是聯軸器中橡膠元件,在自由劃分的時候,中間件2網格選擇最小的網格,smart size設置為1,兩端鐵圈的smart size設置為6,網格劃分后模型如圖5.4。
5.4邊界約束
建立柱坐標系R-θ-Z,如5-5所示,R為徑間,Z為軸向
選擇聯軸器兩個鐵圈的端面,對其面上的節點進行坐標變換,變換到如圖5.5所示的柱坐標系,約束節點R,Z方向的自由度,即節點只能繞Z軸線轉
5.5聯軸器模態分析
模態分析用于確定設計中的結構或者機器部件振動特性(固有頻率和振型),也是瞬態變動力學分析和諧響應分析和譜分析的起點。
在模態分析中要注意:ANSYS模態分析是線性分析,任何非線性因素都會被忽略。因此在設置中間件2的材料屬性時,選用elastic材料。
5.5.1聯軸器材料的設置
材料參數設置如下表5-1:
表5.1材料參數設置
|
鐵圈1 |
中間件2 |
鐵圈3 |
泊松比 |
0.3 |
0.4997 |
0.3 |
彈性模量Mpa |
2E5 |
1.274E3 |
2E5 |
密度kg/m |
7900 |
1000 |
7900 |
5.5.2聯軸器振動特性的有限元計算結果及說明

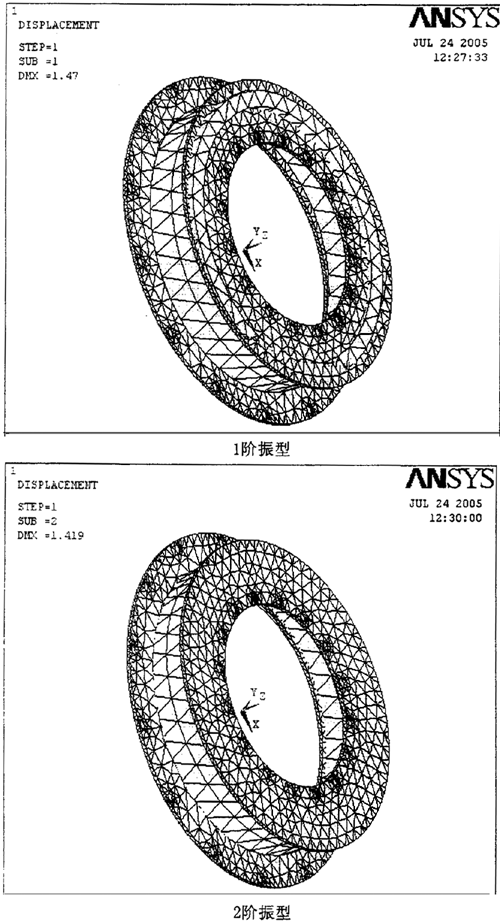

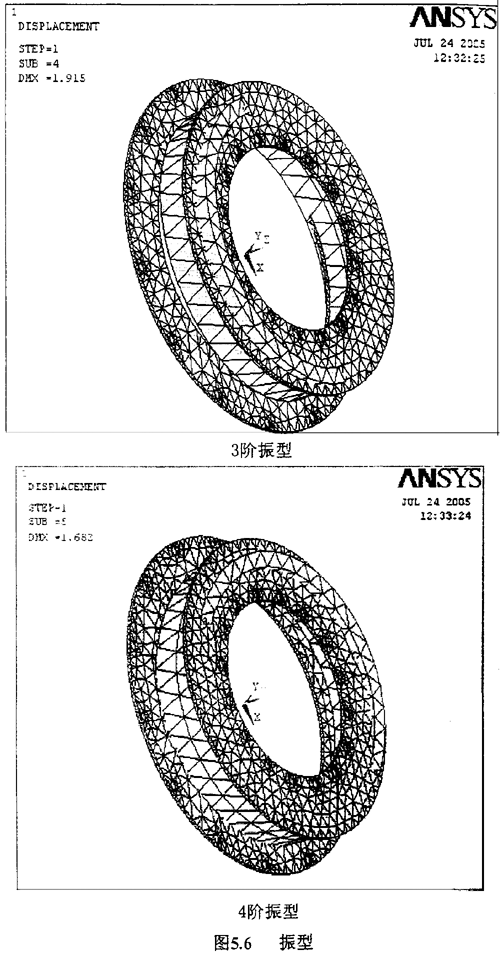

求解方法選擇Damped方法,頻率計算結果如表5-2,振型結果為圖5.6:
表5.2固有頻率
SET |
TEME/FREQ |
LOAO STEP |
SUBSTEP |
CUMULATIVE |
1 |
40.199 |
1 |
1 |
1 |
1 |
73.632 |
1 |
2 |
2 |
3 |
132.42 |
1 |
3 |
3 |
4 |
197.34 |
1 |
4 |
4 |
(l)一階振型
頻率為40.199Hz,振型表現為大鐵圈和中間件順時針旋轉(從小鐵圈觀察),小鐵圈逆時針旋轉。
(2)二階振型
頻率為73.632Hz, 振型表現為大鐵圈,中間件和小鐵圈同時順時針旋轉(從小鐵圈觀察)。
(3)三階振型
頻率為132.42Hz,振型表現為大鐵圈和小鐵圈同時逆時針旋轉(從小鐵圈看),中間件順時針旋轉,由上圖我們可以發現,在這個頻率下是聯軸器最容易發生斷裂。
(4)四階振型
頻率為197.34Hz,振型表現為大鐵圈,中間件和小鐵圈同時逆時針旋轉(從小鐵圈觀察)。
5.6 聯軸器瞬態動力學分析

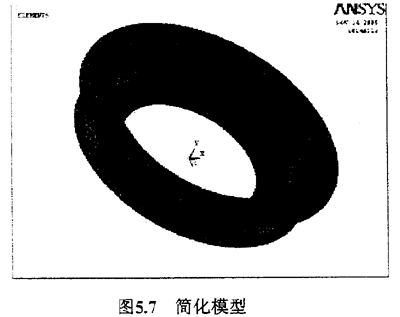

為了簡化計算方法和節省計算用時,首先對聯軸器的模型進行簡化。因?yàn)殍F圈上的螺孔的存在會大大的影響計算的復雜程度和時間,但對計算結果的影響卻微乎其微,所以決定建模時省略螺孔。簡化后的模型網格劃分后如下圖5.7:
由于橡膠的特殊機械性能,在進行計算機模擬時,必需把非線性因素考慮進去。
5.6.1 非線性分析的基本信息

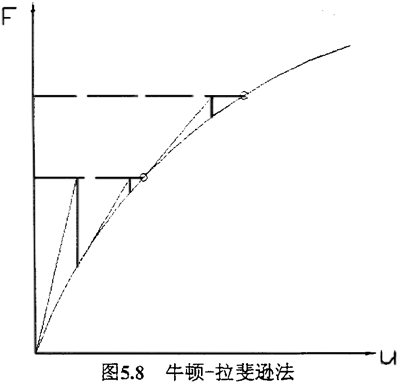

ANSYS程序應用NR(牛頓-拉斐遜)法來求解非線性問題.在這種方法中,載荷分成一系列的載荷增量.載荷增量施加在幾個載荷步.圖5.8說明了非線性分析中的完全牛頓-拉斐遜迭代求法,共有2個載荷增量。
在每次求解前,NR方法估算出殘差矢量,這個矢量回復力(對應于單元應力的載荷)和所加載和的差值,程序然后使用不平衡載荷進行線性求解,且檢查收斂性.如果不滿足收斂準則,重新估算非平衡載荷,修改剛度矩陣,獲得新的解答.持續這種迭代過程直到問題收斂。
ANSYS程序提供了一系列命令來增強問題的收斂性,如線性搜索,目動載荷步,二分等,可被激活來加強問題的收斂性,如果得不到收斂,那么程序試圖用一個較小的載荷增量來繼續計算。
非線性求解被分成三個操作級別:載荷步,子步和平衡迭代.
(1)頂層級別由在一定“時間”范圍內用戶明確定義的載荷步組成.假定載荷在載荷步內線性地變化。
(2)在每一個載荷步內,為了逐步加載,可以控制程序來多次求解(子步或者時間步)。
(3)在每一子步內,程序?qū)⑦M(jìn)行一系列的平衡迭代以獲得收斂的解。

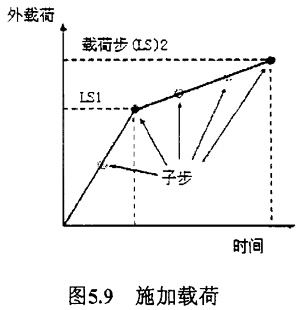

下圖5.9說明了一段用于非線性分析的典型的載荷歷史。
5.6.2非線性材料的模擬

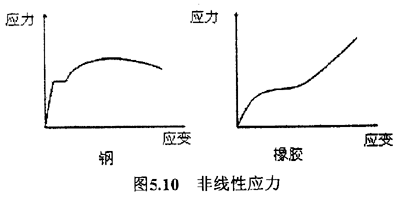

材料非線性包括塑性,超彈性,蠕變等,非線性應力應變關系是非線性結構行業的普通原因,如圖5.10:
橡膠是高度非線性的彈性體,應力應變關系較為復雜,在本課題中采用工程中廣泛采用Mooent-Rivlin2參數模型進行橡膠材料的模擬,參數包括C10和C01。
5.6.2.1Mooey-Rivlin常數測量的理論基礎
超彈性材料是指具有應變能函數的一類材料數,對應變分量的導數決定了對應的應力量。應變能函數W為應變或變形張量的純量函數,W對應變分量的導數決定了對應的應力量,即:
式中Sij——第二類Piola-Kirchhoff應力張量的分量
W——單位未變形體積的應變能函數
Eij——Green應變張量的分量
Cij——變形張量的分量
式(5-1)為超彈性材料的本構關系,可以看出,建立本構關系就是要建立應變能函數的表達式。Mooney-Rivlin模型是1940看由Mooeny提出,后由Rivlin發展的。其中一般形式為
式中Crs——材料常數
I1,I2——Cauchy變形張量的不變量
超彈性不可壓縮材料的本構方程可表示為:
式中σij——Cauchy(真實)應力張量的分量
P——靜水壓力
δij——Korneker算符

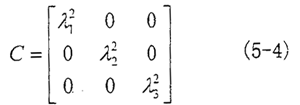

下面假設取變形的主方向?yàn)樽鴺?biāo)軸方向,則Cauchy變形張量用矩陣形式表示為:
式中λ1——i方向的主伸長比
式中εi——i方向工程應變主值

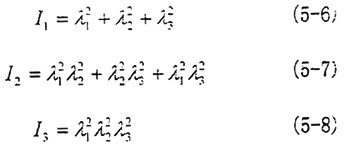

所以Cij的不變量表示為
由不可壓縮條件:,考慮薄式片受簡單拉伸的情況,即試片一個方向受拉力,另兩個方向自由,假設受拉方向?yàn)?,則有:
給定伸長比λ2=λ,則:

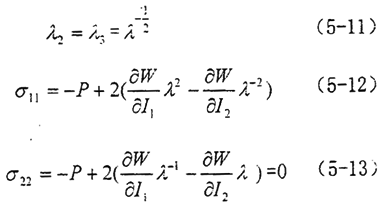

由式(5-13)解出P代入式(5-12)得:
根據所取W的具體形式,可求出的表達式,其中含有材料常數,由試驗數據求得各伸長比及對應的應力,將多個試驗點的λ和σ11代入式(5-14),可求得這些材料常數值。
5.6.2.2試驗測試
實驗采用長的薄式片作為拉伸試樣,通過拉伸計算伸長比λ和應力σ。
按式(5-14)進行回歸分析,求解回歸系數,將式(5-14)中的應力理論值σ11表示為σi(Cjk)(下標i表示數據點序號),用最小二乘法求回歸系數Cjk。殘差平方和為:
通過對R最小化,求Mooney—Rivlin常數C10,C01。
可求得最小二乘意義下的Mooney-Rivlin常數C10,C01。
5.6.2.3橡膠材料的硬度與C10和C01,的關系
G或E與材料常數的關系為
文獻給出了橡膠硬度Hr(IRHD硬度)與彈性模量E的試驗數據,經擬合得:
通過硬度利用式(3-38),(5-20)得出G,E,將G,E代入(5-18),(5-19)求出C10和C01。

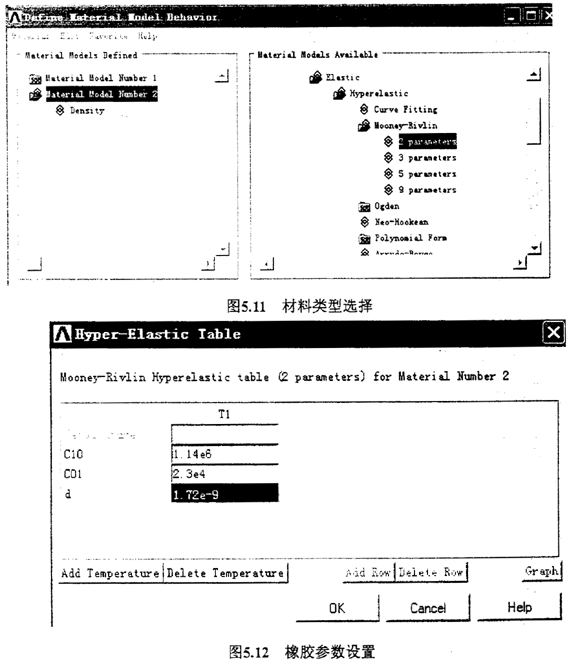

橡膠的硬度為70,通過計算確定C10和C01分別為1.14Mpa和0.023Mpa。ANSYS中參數設置如圖5.11和5.12所示,其中
式中d—橡膠材料的不可壓縮比
v—像膠材料的泊松比,0.4997
5.6.3施加載荷

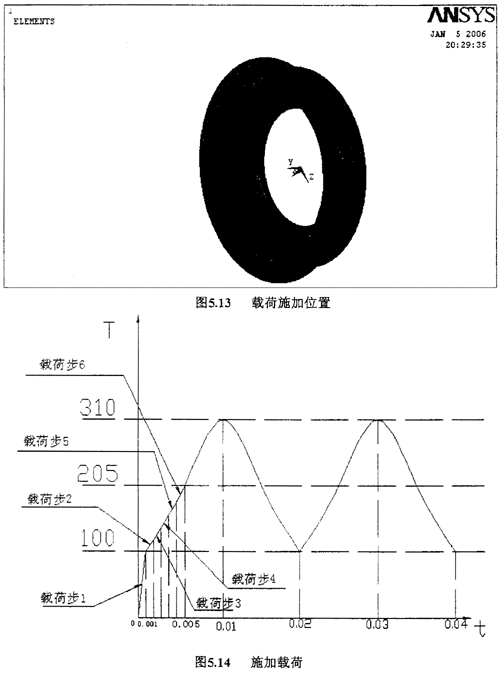

在小鐵圈端施加205-105cis314t的動載荷,為了能夠清楚地看到動態變化的過程,我們?nèi)蓚周期。在0.001秒施加第一個載荷,T1=100,迅速達到電動機工作狀態。對于正紡載荷,將每四分之一周期劃分成五小段,每一個小段作為1個載荷步,一共可分為20個載荷步。載荷點和施加過程如圖5.13和圖5.14所示:
考慮到計算的精確性和計算時間,每個載荷步分成5個子步。
5.6.4計算結果及說明
ANSYS常用的求解器有:波前求解器、稀疏矩陣直接求解器、雅克比共扼梯度求解器(JCG)
,不完全喬列斯基共扼梯度求解器(ICCG)、前置條件共扼梯度求解器(PCG)

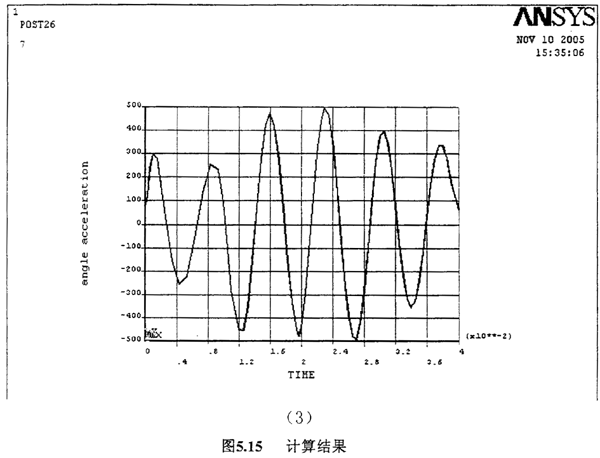

前兩種為直接求解器,后二種為迭代求解器。本課題采用JCG求解器。計算結果如下圖5.15所示:

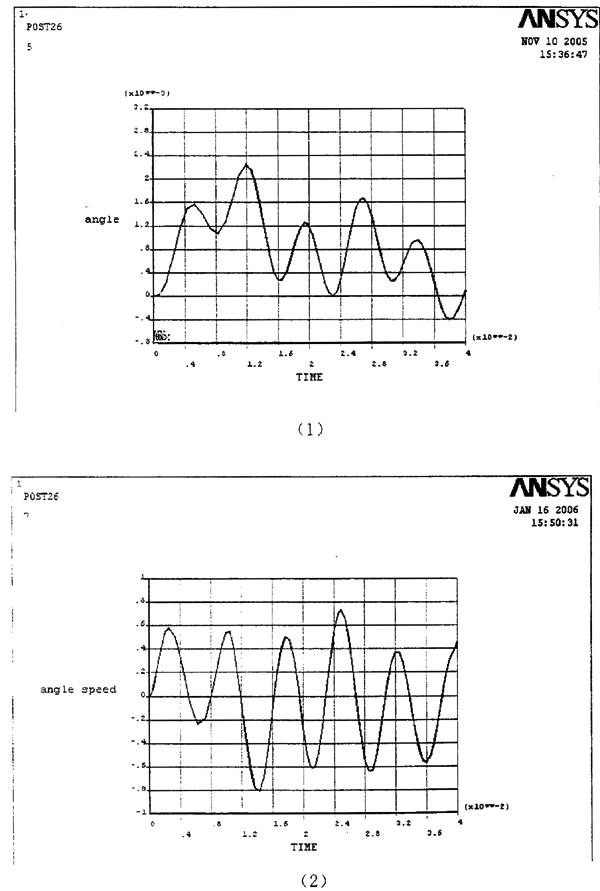

(1)為大小鐵圈的相對轉角,之所以振幅越來越小是因?yàn)槔碚撝抵械凝R次方程的解隨著時間越來越接近于0。(2)為大小鐵圈的相對角速度;(3)為相對角加速度。速度和加速度都以類似于正弦曲線發生改變,之所以沒有完全按照正弦,是由于阻尼的存在,大大緩解了激勵載荷對聯軸器的影響。
