第3章 滾柱活齒減速器的設計及計算機輔助分析
3.1引言
本章在活齒傳動理論分析的基礎上，針對井下驅動螺桿泵采油系統的實際技術要求，設計最大外徑114mm、傳動比為9、工作井深1000m的滾柱活齒減速器以滿足油田生產需要。
首先，給出根據滾柱活齒傳動的運動條件和強度條件設計減速器的方法，并根據這些約束條件初步確定減速器的參數。為準確驗證所設計的減速器能否實現預定的設計要求，本章擬采用有限元分析的方法，針對減速器關鍵零件進行靜力學分析和模態分析，以驗算其強度是否滿足要求，確定輸入、輸出軸正常工作時能否受激共振。
同時，為避免樣機加工后發現問題而造成損失，縮短設計周期，在樣機設計完成后，擬采用虛擬樣機仿真技術對其進行運動學仿真，以驗證其能否實現確定的相對運動。仿真成功后，繪制出全部零件圖和裝配圖并加工樣機。
3.2 減速器結構的設計
為簡化樣機結構，將波發生器與輸入軸設計成一個零件，統稱輸入軸。將中心輪固定，選擇輸入軸和輸出軸旋轉方向相同。由于波發生器部分屬偏心結構，工作時要承受很大的徑向力，為改善支承的受力情況，采用雙排相差為180°的滾柱活齒結構，不但使慣性力和慣性力矩完全平衡，而且保證整機的嚙合力和嚙合力矩平衡。
由于中心輪內齒面要同時與相差為180°的兩排活齒嚙合而且中心輪的齒形加工采用線切割工藝，所以中心輪沿軸線上各截面形狀應保持一致。確定采用的結構后，根據運動條件和強度條件初步確定減速器的具體參數。
3.2.1 運動條件
3.2.1.1 中心輪理論齒廓曲線不頂切條件 由于中心輪理論齒廓曲線是滾柱活齒中心運動軌跡的等距線，所以當滾柱活齒中心運動軌跡的最小曲率半徑ρmin≥r2時，活齒可以順利地通過中心輪的齒頂；當ρmin≤r2時，中心輪的理論齒廓曲線要發生頂切現象，從而使傳動終止，據此可寫出中心輪理論齒廓曲線不頂切條件：
式中e——波發生器偏心圓的偏心距；
λ——激波系數，λ=（r1+r2）/e；
r1——波發生器半徑；
ZK——中心輪齒數；
r2——滾柱活齒半徑。
連續的齒廓曲線有傳動平穩、參與嚙合的齒數多等優點，所以設計活齒傳動時，一般總是希望得到連續的齒廓曲線，即使之滿足式（3-1）。
3.2.1.2 偏心距e和徑向間隙c是活齒減速器的重要參數，減速器的結構形式和傳動比不同，偏心距e和徑向間隙c 的值也不同，其取值應按表3-1中的參數優先選取。
表3-1 徑向間隙c、偏心距e的優選值
| 偏心距 |
0.65 |
0.75 |
0.85 |
1 |
1.25 |
1.5 |
1.75 |
2 |
2.5 |
3 |
3.5 |
4 |
| 徑向間隙 |
0.9 |
1.0 |
1.1 |
1.2 |
1.3 |
1.4 |
1.5 |
1.6 |
1.7 |
1.8 |
1.9 |
2 |
| 偏心距 |
4.5 |
5 |
5.5 |
6 |
6.5 |
7 |
7.5 |
8 |
9 |
10 |
11 |
12 |
| 徑向間隙 |
2.1 |
2.2 |
2.3 |
2.4 |
2.5 |
2.6 |
2.7 |
2.8 |
2.9 |
3 |
3.1 |
3.2 |
3.2.1.3 滾柱活齒連續傳動條件 為保證活齒在工作開始位置（中心輪齒頂）傳動連續，活齒在與中心輪齒頂接觸的同時，與活齒架應保持接觸。由幾何條件可知，活齒架內圓半徑最大值即活齒工作起始位置連續傳動條件為：
式中 ξ——活齒系數，ξ=rb/e；
RSmax——活齒架內圓半徑最大值。
活齒架內表面和波發生器外輪廓面之間不應該發生運動干涉，不發生運動干涉的條件為：
RSmin=e(1+λ-ξ)
式中RSmin——活齒架內圓半徑最小值。
上兩式聯立，可求出活齒架內圓半徑RS的尺寸范圍，見式（3-2）。
同樣方法可得活齒工作結束位置（中心輪齒根）連續傳動條件：
式中RMmin——活齒架外圓半徑最小值。
活齒架外表面和中心輪的齒頂不發生運動干涉的條件：
式中RMmax——活齒架外圓半徑最大值。
上兩式聯立，可求出活齒架外圓半徑RM的尺寸范圍，見式（3-3）。
3.2.1.4 活齒架的最小壁厚 聯立活齒工作起始位置和結束位置時的連續傳動條件，可得活齒架薄壁筒的最小壁厚為：
3.2.2 強度條件
3.2.2.1 活齒與波發生器間表面接觸疲勞強度
式中TP——波發生器的輸入力矩，N·m；
ZG——活齒數；
L——活齒工作寬度，m；
[σ]——考慮壽命、載荷等因素的許用應力，[σ]=1423MPa。
3.2.2.2 中心輪接觸疲勞強度
式中ρ——綜合曲率半徑，
ρ2——取中心輪齒廓曲率半徑最小值，m；
E——彈性模量，2.06×1011N/m2；
FKmax——活齒對中心輪的作用力，N。
在齒根附近（拐點以下）嚙合時，綜合曲率半徑ρ中取減號，在齒頂附近（拐點以上）嚙合時，綜合曲率半徑ρ中取加號。
3.2.2.3 活齒架接觸疲勞強度和剪切強度 剪切強度為：
式中A——每個活齒槽的橫截面積，A≈2r2(RM-RS)；
FS——活齒對活齒架作用力，N；
[τ]——許用剪應力，MN/m2。
接觸疲勞強度：
式中E——彈性模量，2.06×1011N/m2。
首先根據上述運動條件初步確定幾何參數，然后采用強度條件校核。經分析可知，參數可行域很小，考慮到波發生器偏心距e、徑向間隙c等參數需圓整為表3-1中的優選值，初步確定主要參數如下：波發生器偏心距e=1.5mm，波發生器半徑r1= 30mm，r2=8mm，活齒數ZG=9，中心輪齒數ZK=8，活齒工作寬度L=60mm。
3.3 滾柱活齒減速器有限元強度分析和模態分析
有限元法（FEM）是一種采用計算機求解結構靜、動態力學特性等問題的數值解法，現己廣泛應用于結構、熱、電磁場、流體等分析領域，成為現代機械產品設計中的一種重要工具。當前，國際上最權威的大型商用有限元分析軟件是美國ANSYS公司的ANSYS軟件。
進行有限元分析，首先要建立被研究對象的實體模型。ANSYS提供了三種方法創建實體模型：自下而上法（Bottom-up）、自上而下法（Top-down）和從其他CAD系統導入法。
自下而上法是先創建關鍵點，然后依次創建相關的線、面和體等圖元。自頂而下法是可以直接創建最高級的圖元，即幾何體素。當用戶定義了一個體素時，程序會自動定義相關的面、線和關鍵點。用戶可以利用這些高級圖元直接構造幾何模型。在ANSYS建模過程中，自頂而下的建模方法和自底而上的建模方法是可以自由組合使用的，從而使模型的創建更加方便。
另外，ANSYS提供了與其他CAD系統的強大接口，用戶也可以在擅長的CAD系統里建立實體模型，然后把該模型以某一種格式導入到ANSYS中，一旦模型成功導入后，就可以象在ANSYS 中創建的模型那樣對此模型進行網格劃分。這些接口程序是由ANSYS公司或CAD供應商編寫的軟件。由ANSYS公司可以得到下列軟件的譯碼器；AutoCAD、CADAM、CADKEY和Pro/ENGINEER 。
其中值得注意的是ANSYS-Pro/ENGINEER接口，因為它提供了以執行部件為基礎的參數化優化設計的功能。該功能允許由部件為基礎的參數化Pro/ENGINEER模型開始，用ANSYS程序?qū)ζ溥M行優化，并以一個優化的Pro/ENGINEER 模型結束，且仍是以部件為基礎的參數化模型。
3.3.1 減速器三維實體模型的建立
無論進行有限元分析還是虛擬樣機仿真，都要求首先建立減速器的三維實體模型。雖然ANSYS 在有限元分析方面技術領先，但其在三維實體建模方面并不比專業的CAD系統方便，甚至對于復雜的實體模型還要借助第三方軟件才能完成。由于滾柱活齒減速器的中心輪和活齒架等零件的實體特征較復雜，故考慮采用第三方軟件來完成。
工程用三維實體建模軟件主要有Pro/ENGINEER、Ideas、UG等。其中美國PTC公司開發的Pro /ENGINEER 是世界上第一個基于特征的參數化實體建模軟件，其在三維建模、尤其是復雜曲面的造型方面處于領先水平。所以減速器擬采用Pro/ENGINEER進行建模。
無論進行有限元分析還是虛擬樣機仿真，我們只需研究與減速器工作直接相關的波發生器、活齒、活齒架和中心輪等關鍵零件，而忽略端蓋、端套、軸承等輔助零件，據此建立減速器三維實體模型及其分解圖見圖3-1和圖3-2。
3.3.2 減速器關鍵件的有限元強度分析
3.3.2.1 活齒架的強度分析 采用平臺為Pentium IV 1.7GHz CPU 、128MDDR SDRAM內存、NVIDIA Geforce2 MX/MX4OO顯卡、Windows XP操作系統和ANSYS5.7 軟件進行分析求解。
將Pro/ENGINEER中創建的活齒架模型以IGES格式導入ANSYS中，并作適當拓撲修補，以完成預處理中實體模型的建立。

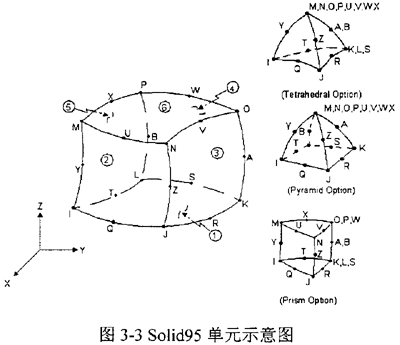

根據問題的性質和模型的復雜程度，選用Solid95單元（見圖3-3）。該單元是三維的20個節點的結構單元，可以在保證計算精度的前提下允許實體中不規則的形狀存在。每個節點存在三個自由度：X、Y和Z方向的移動，可應用于塑性、脆性、大變形和大應變等問題。

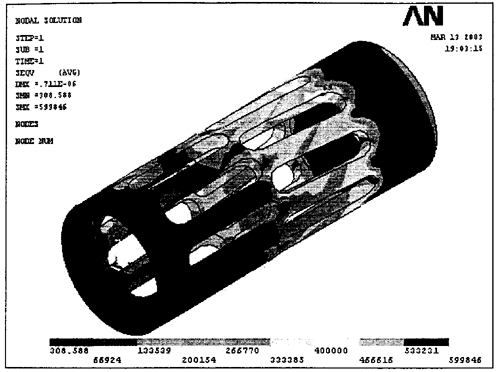

設定材料屬性為線性各向同性、楊氏模量為2.06×1011N/m2、泊松比為0.3,采用自由網格劃分并設定劃分網格精度為7。在每個工作活齒所在活齒槽中分別加載4400N，限制輸出端節點的全部自由度，劃分網格并加載后的有限元模型見圖3-4。求解后，在后處理中各節點的總位移等值圖見圖3-5，最大位移在節點688處，值為0.71μm。各節點的綜合應力等值圖見圖3-6，其中最大綜合應力在節點69處，大小為599846N/m2，小于許用應力。
3.3.2.2輸入輸出軸的強度分析 同樣將Pro/ENGINEER中創建的輸入軸和輸出軸模型以IGES格式導入ANSYS中，并作適當拓撲修補，完成預處理中實體模型的建立。

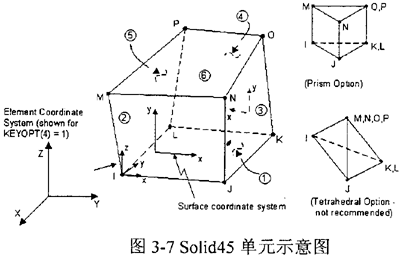

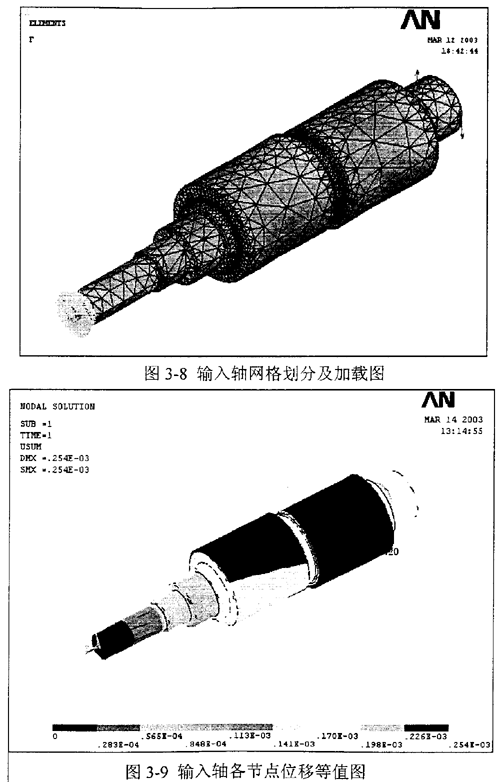

全面考慮計算精度與計算機資源，選用Soild45單元（圖3-7 )，該單元有8個節點，每個節點有X、Y和Z三個方向的自由度。同樣設定材料屬性，采用自由網格劃分并設定劃分網格精度為9。對輸入軸限制輸入端節點的全部自由度，在另一端施加工作扭矩，劃分網格并加載后的有限元模型見圖3-8。求解后，得各節點的總位移等值圖見圖3-9，最大位移在節點420處，值為0.254mm。

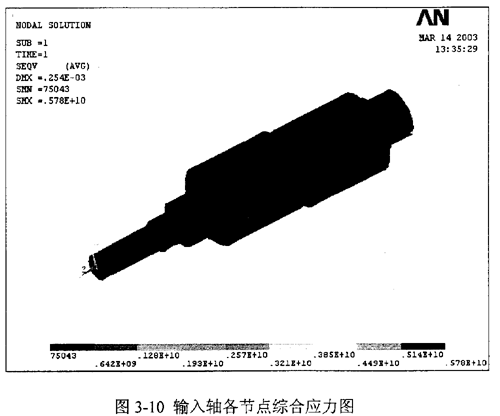

各節點的綜合能力等值圖見圖3-10，其中平均綜合應力為75043N/mm2,遠小于材料的許用應力。

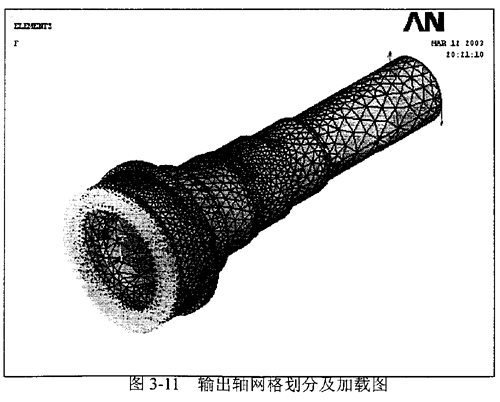

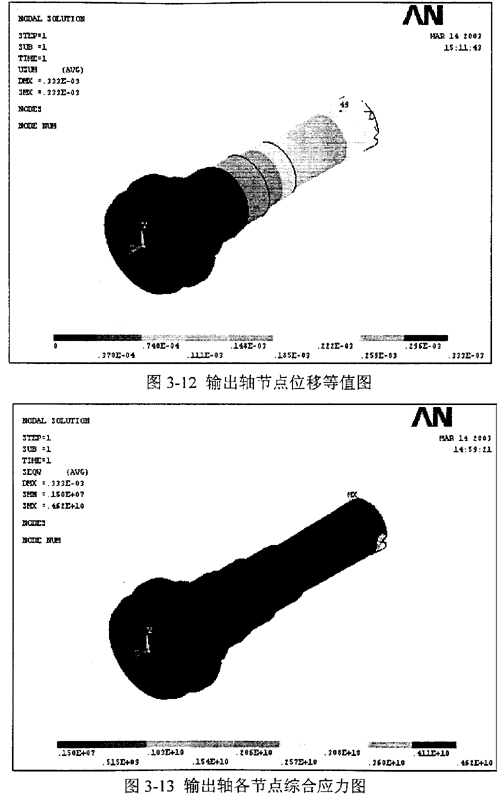

同樣，輸出軸劃分網格并加載后見圖3-11，各節點位移圖和綜合應力圖分別見圖3-12和圖3-13。查詢可知輸出軸了大位移在節點49處，位移值為0.333mm。平均綜合應力為1.5MN/mm2,遠小于許用應力。
