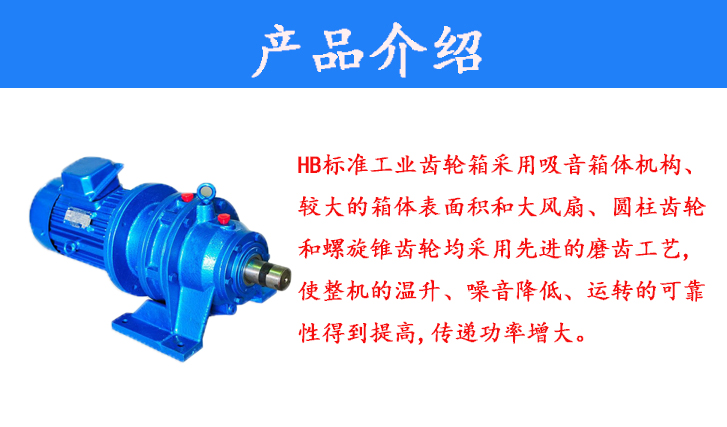

■產品簡介
行星擺線針輪減速機是一種應用行星傳動原理,采用擺線針齒嚙合,設計先進,結構新穎的減速機構。它具有減速比大,傳動頻率高，體積小，重量輕,故障少,壽命長,運轉平穩可靠,噪音小,拆裝方便,容易維修,結構簡單,過載能力強,耐沖擊,慣性力矩小等特點。尤其是98年新開發的X8000系列行星擺線針輪減速機產品,全部采用計算機優化設計及國內外最先進的加工工藝方法制造,各項指標均達到國際同類產品先進水平。

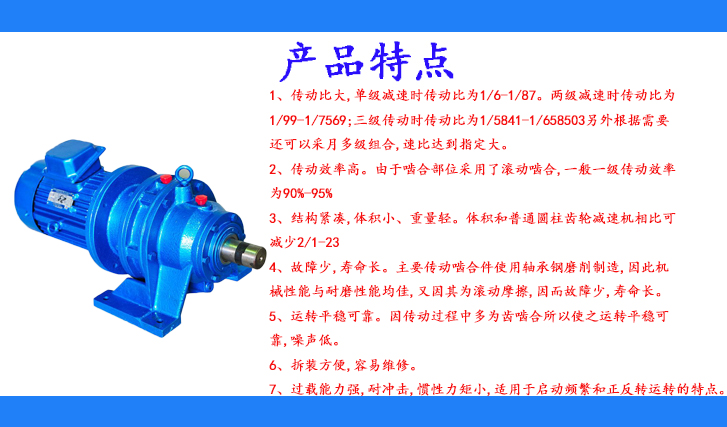

■產品特點
1、傳動比大,
單級減速時傳動比為1/6-1/87。
兩級減速時傳動比為1/99-1/7569;
三級傳動時傳動比為1/5841-1/658503
另外根據需要還可以采月多級組合,速比達到指定大。
2、傳動效率高。由于嚙合部位采用了滾動嚙合,一般一級傳動效率為90%-95%
3、結構緊湊,體積小、重量輕。體積和普通圓柱齒輪減速機相比可減少2/1-23
4、故障少,壽命長。主要傳動嚙合件使用軸承鋼磨削制造,因此機械性能與耐磨性能均佳,又因其為滾動摩擦,因而故障少,壽命長。
5、運轉平穩可靠。因傳動過程中多為齒嚙合所以使之運轉平穩可靠,噪聲低。
6、拆裝方便,容易維修。
7、過載能力強,耐沖擊,慣性力矩小,適用于啟動頻繁和正反轉運轉的特點。

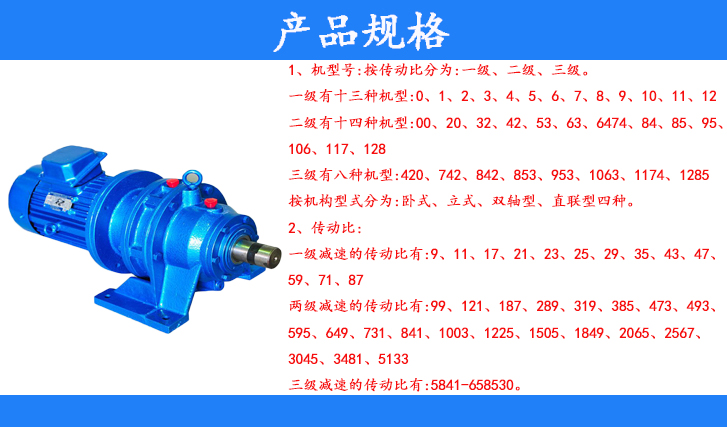

■產品規格
1、機型號:按傳動比分為:一級、二級、三級。
一級有十三種機型:0、1、2、3、4、5、6、7、8、9、10、11、12
二級有十四種機型:00、20、32、42、53、63、64、74、84、85、95、106、117、128
三級有八種機型:420、742、842、853、953、1063、1174、1285
按機構型式分為:臥式、立式、雙軸型、直聯型四種。
2、傳動比:
一級減速的傳動比有:9、11、17、21、23、25、29、35、43、47、59、71、87
兩級減速的傳動比有:99、121、187、289、319、385、473、493、595、649、731、841、1003、1225、1505、1849、2065、2567、30453481、5133
