    這些類型減速器都是由ZQ型減速器誕生而來的；在ZQ型二級傳動的基礎上，增加一級變成三級減速器，擴大了減速器的傳動比，其工作條件、裝配型式與ZQ型減速器基本相同。
    型式
    ZQ型大速比減速器，其輸入、輸出軸的位置和安裝尺寸盡量與ZQ型保持不變、箱體剖分面做成傾斜，增加的高速級在上方。有ZQ350+100、ZQ400+100、ZQ500+150、ZQ650+150、ZQ850+250和ZQ1000+250六個規格。
    ZQD型減速器增加的高速級在下方、平底結構，有ZQD400、ZQD500、ZQD650、ZQD850和ZQD1000五個規格。

ZQ、ZQD大速比圓柱齒輪減速機
型號
    1）ZQ型大速比減速器
    標記示例：
    ZQ、ZQD大速比圓柱齒輪減速機
    ZQ型大速比減速器，原中心距為1000mm，增加一級中心距250mm，傳動比為223.8、代號為V，裝配型式為3，圓柱形軸端輸出，標記為：
    減速器ZQ1000+250-V-3 Z
    2）ZQD型減速器

   標記示例：
    ZQD型減速器，名義中心距（即原ZQ型中心距）A=1000mm，公稱傳動比i=200，第3種裝配型式、輸出軸為齒輪軸端“CA”型，標記為：
    減速器ZQD1000-200-ⅢCA
    1）中心距  ZQ型大速比減速器與ZQD型減速器中心距見下表。

ZQ型大速比減速器與ZQD型減速器中心距            （mm）
減速器型號
ZQ350+100
ZQ400+100
ZQD400
ZQ500+150
ZQD500
ZQ650+150
ZQD650
ZQ850+250
ZQD850
ZQ1000+250
ZQD1000
高速級a1
100
100
150
150
250
250
中速級a2
150
150
200
250
350
400
低速級a3
200
250
300
400
500
600
總中心距a
450
500
650
800
1100
1250
    2）傳動比    ZQ型大速比減速器與ZQD型減速器的傳動比見下表。
ZQ型大速比減速器與ZQD型減速器的傳動比
傳動比代號
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
Ⅵ
Ⅶ
Ⅷ
Ⅸ
Ⅹ
Ⅺ
Ⅻ
公稱傳動比
315
300
280
250
224
200
160
140
125
90
80
63
實際傳動比
317.28
291.19
265.71
243.86
223.80
191.22
163.38
141.73
121.10
92.21
81.70
65.54

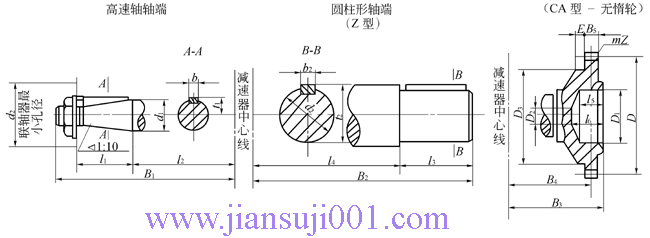

       ZQ型大速比減速器軸端尺寸



ZQ、ZQD大速比圓柱齒輪減速機

ZQ型大速比減速器軸端尺寸                  （mm）
型號
主動軸
圓柱形被動軸Z型
齒輪型被動軸CA型
d1
l1
l2
B1
d2min
b1
t1
d3
l3
l4
B­2
b2
t2
m
Z
D
D1
D2
D3
B3
B4
B5
E
l5
l6
ZQ350+100
35
60
170
250
60
10
19.5
75
(單雙)
85
(單端)
105

115

170

170

275

285

20

24

79.2

90













ZQ400+100
35
60
185
265
60
10
19.5
80
(雙端)
90
(單端)
115

125

185

175

300

300

24

24

85

95

3
56
168
90
40
140
234
207.5
25
35
45
60
ZQ500+150
45
85
210
320
75
14
24.5
95
145
205
350
28
100.7
4
56
224
120
40
170
270
238.5
35
25
50
75
ZQ650+150
45
85
270
380
75
14
24.5
110
165
265
430
32
116.5
6
56
336
170
45
260
342
310
40
32
68
95
ZQ850+250
60
110
340
480
110
18
32.5
140
200
325
525
36
147.2
8
54
432
200
105
260
403
363
50
22
78
100
ZQ1000+250
70
110
390
530
120
20
38
160
240
365
605
40
168.5
10
48
480
200
90
320
507
442
60
45
98
126

         ZQ型大速比減速器的外形尺寸



ZQ、ZQD大速比圓柱齒輪減速機

ZQ型大速比減速器的外形尺寸                  （mm）
型
號
尺寸
中心距
中心高
外形尺寸
軸端尺寸
A
A1
A2
A3
h1
h2
L
B
H
B1
B2
B3
ZQD350
≈365
100
150
200
210
200
≈758
320
400
250
275/285
—
ZQD400
400
100
150
250
250
250
≈852
340
490
265
300
234
ZQD500
≈522
150
200
300
295
300
≈1060
390
590
320
350
270
ZQD650
650
150
250
400
320
320
≈1355
506
707
380
430
342
ZQD850
850
250
350
500
400
400
≈1690
625
875
480
525
403
ZQD1000
≈1030
250
400
600
395
400
≈2000
703
975
530
605
507
型
號
尺寸
L1
L2
L3
K1
K2
B4
B5
H1
H2
δ
安裝尺寸
質
量
(kg)
C1
C2
C3
孔距
孔徑
d
孔數
n
S1
S2
ZQD350
470
158
≈137
—
—
290
150
—
23*
25
≈95
≈55
80
350
250
17
4
195
ZQD400
490
160
≈155
135
—
310
170
—
23*
25
110
80
80
370
270
17
4
262
ZQD500
620
206
≈196
165
—
350
210
—
28*
25
≈152
≈102
110
240
310
17
6
490
ZQD650
830
238
≈240
240
800
470
317
95
65
35
160
85
155
215
410
25
8
770
ZQD850
1100
327
≈290
295
≈1360
580
418
120
90
35
155
75
205
300
520
32
8
1485
ZQD1000
1350
334
≈312
420
≈1662
660
480
200
170
40
≈231
≈131
250
350
590
32
8
2189
    注：H2尺寸有“*”者，其位置在減速器底座上面。

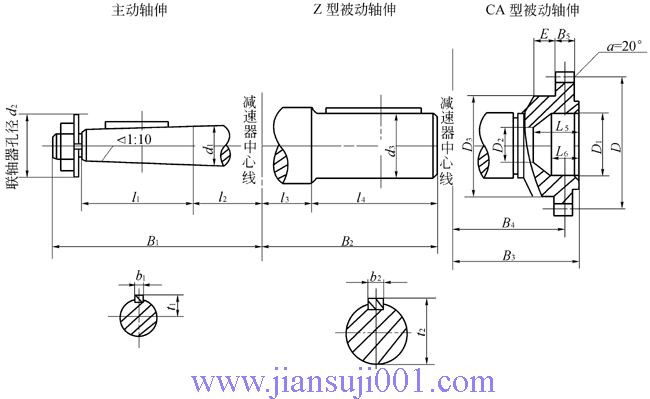

      ZQD400、ZQ500、ZQ650、ZQ850、ZQ1000型減速器軸端尺寸



ZQ、ZQD大速比圓柱齒輪減速機

ZQD型減速器軸端尺寸             （mm）
減速器
型號
主動軸伸
Z型被動軸伸
CA型被動軸伸
d1
l1
l2
B1
d2
t1
b1
d3
l4
l3
B2
t2
b2
m
Z
D
D1
D2
D3
B3
B4
B5
E
L5
L6
ZQD400
30
60
185
265
60
15.5
5
80
130
175
305
85
22
3
56
168
90
40
140
234
207.5
25
35
45
60
ZQD500
40
85
220
330
75
20.9
10
95
130
220
350
100
25
4
56
224
120
40
170
270
238.5
35
25
50
75
ZQD650
40
85
280
390
75
20.9
10
110
165
265
430
116
28
6
56
336
170
45
260
342
310
40
32
68
95
ZQD850
60
105
340
470
110
31.4
16
130
200
325
525
137
32
8
54
432
200
105
260
403
363
50
22
78
100
ZQD1000
60
105
380
520
110
31.4
16
150
200
365
565
158
36
10
48
480
200
90
320
507
442
60
45
98
126

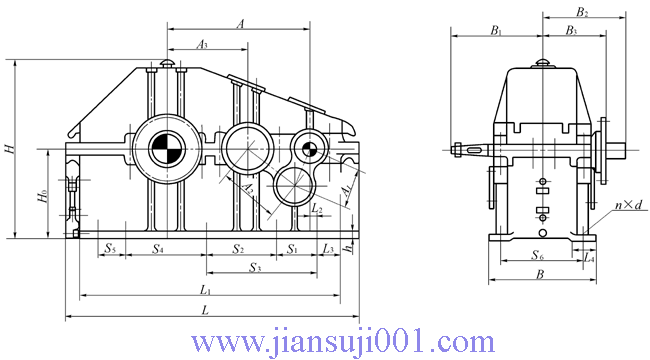

      ZQD400、ZQ500、ZQ650、ZQ850、ZQ1000型減速器的外形尺寸



ZQ、ZQD大速比圓柱齒輪減速機

ZQD型減速器的外形尺寸                     （mm）
減速器
型號
中心距
基本尺寸
軸伸尺寸
地腳螺釘孔
孔數
n
質量
(kg)
A
A1
A2
A3
B
H
L
L1
L2
L3
L4
H0
h
B1
B2
B3
S1
S2
S3
S4
S5
S6
d
ZQD400
400
100
150
250
310
490
826
720
38
45
70
250
25
265
305
234


315
315

270
18
6
255
ZQD500
500
150
200
300
350
642
1000
868
61
35
70
310
30
330
350
270


410
300

310
18
6
413
ZQD650
650
150
250
400
470
782
1278
1142
40
75
102
400
35
390
430
342
650
280

350

410
27
8
861
ZQD850
850
250
350
500
580
985
1638
1496
10
160
140
500
40
470
525
403
450
340

450

520
33
8
1646
ZQD1000
1000
250
400
600
660
1210
1896
1688
33
120
120
600
50
520
565
507
240
500

545
160
590
33
10
2740
ZQ型大速比減速器與ZQD型減速器的容許輸入功率表      （kW）

傳動比
工作
類型
ZQ350+100
ZQ400+100
ZQD400
ZQ500+150
ZQD500
ZQ650+150
ZQD650
ZQ850+250
ZQD850
ZQ1000+250
ZQD1000
轉速(r/min)
1000
750
1000
750
1000
750
1000
750
1000
750
750
600
Ⅰ
317.28
輕級
中級
—
—
—
—
1.56
1.05
1.35
0.95
4.75
3.20
4.10
2.75
6.1
4.0
5.5
3.8
17.7
11.8
15.3
10.2
26.5
18.0
26.0
17.1
Ⅱ
291.19
輕級
中級
—
—
—
—
1.67
1.12
1.52
1.02
5.05
3.35
4.50
3.00
6.8
4.5
6.1
4.2
19.3
12.9
16.9
11.3
28.0
18.6
28.0
18.2
Ⅲ
265.71
輕級
中級
—
—
—
—
1.92
1.28
1.72
1.15
5.05
3.35
4.50
3.00
7.6
5.0
6.7
4.6
21.2
14.0
17.8
11.9
30.0
20.0
30.0
19.3
Ⅳ
243.86
輕級
中級
1.80
1.20
1.82
1.22
1.92
1.28
1.72
1.15
5.50
3.70
4.86
3.25
8.2
5.4
7.25
5.0
24.8
16.5
21.2
14.0
31.5
21.0
31.0
20.4
Ⅴ
223.80
輕級
中級
1.95
1.30
1.82
1.22
2.05
1.38
1.80
1.20
6.00
4.00
5.10
3.40
8.8
5.9
8.0
5.5
27.0
18.1
24.0
16.0
33.8
22.5
33.0
21.8
Ⅵ
191.22
輕級
中級
2.30
1.55
1.95
1.30
2.35
1.60
1.86
1.25
6.90
4.60
5.40
3.60
9.8
6.6
9.1
6.3
31.2
20.9
29.6
19.8
34.5
23.0
33.8
22.4
Ⅶ
163.38
輕級
中級
2.60
1.74
2.24
1.50
2.90
2.00
2.32
1.56
8.10
5.40
6.35
4.26
10.6
7.1
9.8
6.8
35.2
23.6
33.0
22.2
35.5
23.6
34.5
23.1
Ⅷ
141.73
輕級
中級
3.00
2.00
2.45
1.65
3.10
2.15
2.65
1.77
9.40
6.30
7.60
5.12
14.5
9.5
12.5
8.7
36.8
24.6
34.2
22.8
39.0
26.0
38.0
25.2
Ⅸ
121.10
輕級
中級
3.30
2.20
2.55
1.70
3.25
2.20
2.65
1.77
11.50
7.80
9.60
6.50
16.0
10.7
14.5
10.0
44.2
29.5
40.5
27.2
45.0
29.8
44.0
28.4
Ⅹ
92.21
輕級
中級
4.26
2.85
3.40
2.30
4.27
2.85
3.55
2.40
15.0
10.50
12.5
8.55
16.8
11.2
15.3
10.6
48.0
32.0
44.0
29.5
49.5
33.0
48.6
31.5
Ⅺ
81.70
輕級
中級
4.87
3.25
4.20
2.80
4.85
3.25
3.80
2.55
17.20
11.60
14.0
9.35
18.5
12.3
16.7
11.6
52.5
35.0
49.5
33.2
56.0
37.5
55.0
35.6
Ⅻ
65.54
輕級
中級
5.60
3.75
4.85
3.25
5.50
3.75
4.40
2.98
20.0
13.5
15.5
10.5
23.6
15.5
21.0
14.5
—
—
—
—
70.0
46.6
68.5
44.2
