   一、前言
    行星齒輪減速機是我廠主導產品之一，該產品設計先進，結構合理，適用于塔式起重機的回轉機構，也可用于其他機械傳動。
    二、傳動原理及特點

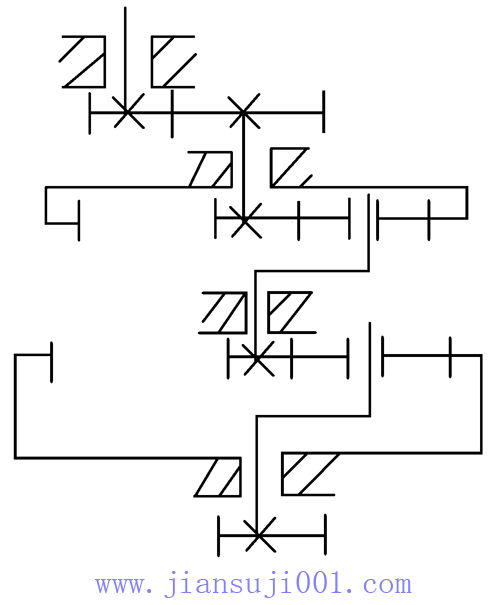

    XJL行星齒輪減速機的傳動原理如圖1所示。其主要零件材料采用了優質合金鋼，齒輪達到了硬齒面先進技術要求；殼體零件材料采用優質鑄鋼或球墨鑄鐵；緊固螺栓均采用高強度螺栓。
由于產品采用了行星傳動，且零件選材嚴格，加工工藝先進，因此，它具有以下特點：結構緊湊、體積小、重量輕、減速比大、輸出轉矩大、噪音低、效率高、工作平穩、安全可靠、能正反轉運轉行。
XJL行星齒輪減速機傳動原理及特點
    XJL行星齒輪減速機傳動原理及特點

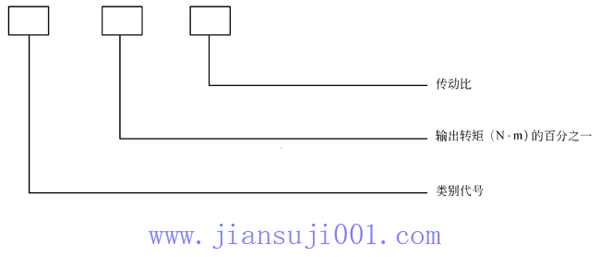

    型號規格標示

    XJL行星齒輪減速機型號規格標示

    例如，輸出轉矩為10000N·m傳動比為195的行星齒輪減速機可標示為：

     XJL——100——195

        技術規格（見表1）
表1

型號
傳動比
80
90
100
112
125
135
147
157.5
170
180
195
輸出轉矩（N·m）
XJL-25
2500
○
○
○
○
○
○
○
○
○
○
○
XJL-40
4000
○
○
○
○
○
○
○
○
○
○
○
XJL-63
6300
○
○
○
○
○
○
○
○
○
○
○
XJL-80
8000
○
○
○
○
○
○
○
○
○
○
○
XJL-100
10000
○
○
○
○
○
○
○
○
○
○
○
XJL-160
16000
●
●
●
●
●
●
●
●
●
●
●
XJL-250
25000
●
●
●
●
●
●
●
●
●
●
●
輸出轉速
(r/min)
入端轉速
1500r/min
18.8
16.7
15
13.4
12
11.1
10.2
9.5
8.8
8.3
7.7
入端轉速
1000r/min
12.5
11.1
10
8.9
8
7.4
6.8
6.4
5.9
5.6
5.1

    為滿足用戶需要，還可以承接各種特殊要求的非標產品的設計和制造。

    “●”為等開發產品          “○”現生產產品

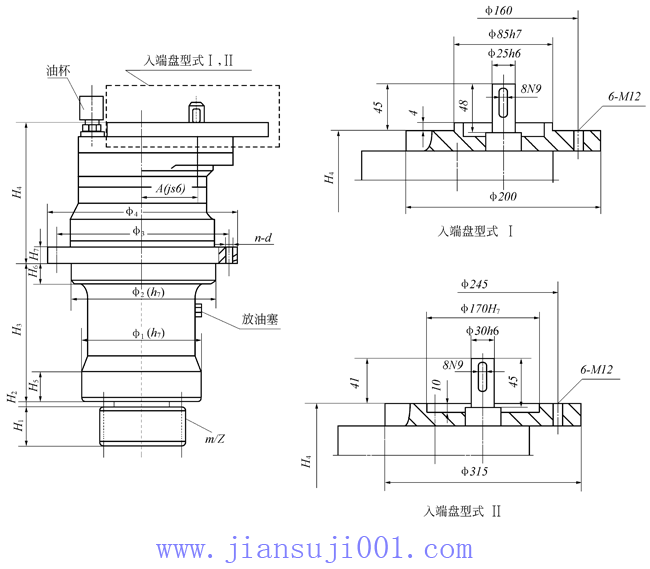

XJL行星齒輪減速機外型及安裝尺寸

XJL-25、XJL-40、XJL-63、XJL-80、XJL-100、XJL-160、XJL-250行星齒輪減速機外型及安裝尺寸

    外型及安裝尺寸（見圖2，表2）

型號
XJL-25
XJL-40
XJL-63
XJL-80
XJL-100
XJL-160
XJL-250
主
要
尺
寸
M/Z
10/12
10/12
10/12
10/12
12/16
12/16
12/16
φ­1(h7)
φ170
φ176
φ220
φ220
φ260
φ280
φ330
φ2(h7)
φ220
φ260
φ260
φ295
φ330
φ415
φ415
φ3
φ250
φ290
φ290
φ340
φ380
φ465
φ465
φ4
φ280
φ320
φ320
φ370
φ420
φ500
φ500
A(js6)
102
102
102
102
124
145
155
n-d
12-φ11
12-φ14
12-φ14
24-φ18
24-φ18
24-φ18
24-φ22
H1
80
80
80
85
96
105
120
H2
5
5
5
12
12
25
12
H3
200
230
315
315
315
550
550
H4
245
250
277
284
347
315
364
H5
55
60
70
70
60
100
100
H6
15
15
20
20
40
25
20
H7
20
25
25
30
30
30
35
入端形式
Ⅰ
Ⅱ


表中H1，M/Z尺寸，可根據用戶需要確定。

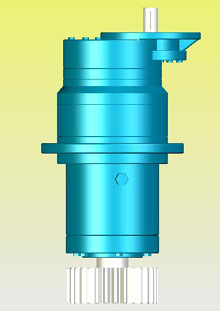

XJL行星齒輪減速機實體模型

XJL行星齒輪減速機實體模型
