上海諾廣機械有限公司
Shanghai Nuoguang machinery Co., Ltd.

產品展示



1．不需要潤滑油
   由于無滑動、磨擦，不需使用潤滑油，且無噪音磨損。
2．不必維護“裝好之后即可忘了它”
   只要使用正確，可發揮永久性壽命。
3．重量輕、扭矩高
依運轉來區分，其有廣泛性的選擇范圍，可將材料以鋁合金代替，減輕重量。
4．容許較大的偏心
   由于偏心范圍大，可靈活運用于各種傳動系統。
5．可使用于高溫場合
均為金屬元件所組合，故可適用于較高溫度。
6．無背隙，扭轉剛度大
最適用于需要正確的軸旋轉，和相位控制機器使用。
7．可使用于更高速的場合。
   因無背隙且重量輕，平衡度高。
8．裝卸簡單
   由于零組件數不多、且小型緊湊，可迅速的進行裝卸。
9．強靱的結構及高安全系數
   由于負荷應力保持很低的標準，可發揮高的安全系數。
10．自動保護裝置
   元件發生破損，有自動保護裝置通過墊片旋轉。
鋼片式撓性聯軸器之材質

名 稱
材 質
轂
S45C
元件
SUS304、S25C
間隔套
S45C
螺栓
SCM435
尼龍螺帽
S25C
襯套
S25C
過負荷墊片
S25C

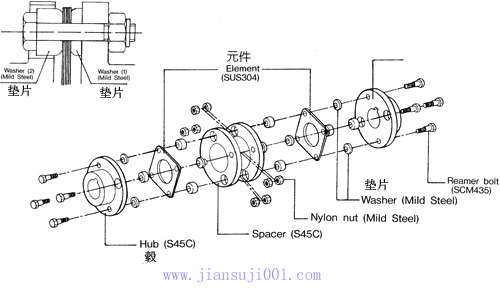

    4-螺栓聯軸器構造特性

T系列鋼片式撓性聯軸器結構簡介

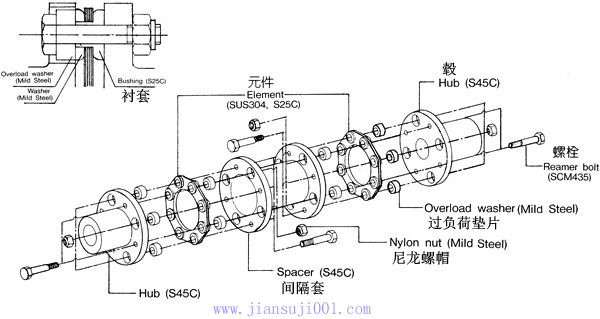

 6-12螺栓聯軸器構造特性

T系列鋼片式聯撓性聯軸器




    型號表示方法

T系列鋼片式撓性聯軸器

     浮動軸應用
    1．  浮動軸型式其中的間隔套可依客戶所指定不同長度制作（即T41、T61、T81中標示D之尺寸可加長），其他尺寸數據則不變。
    2．  浮動軸對于長跨距可提供多種機械應用上的方便。
    3．  最大操作視全長而定。
    4．  中間部分由管子做成，可減輕軸的重量。

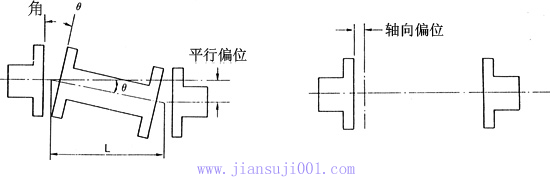

    偏位量
    1．  聯軸器的平行和軸向偏位，視螺栓數目和操作速度而定。
    2．  軸向和平行偏位是相反性質，即一者增加另一者就減少。
    3．  平行偏位和角θ關系為X=L×Tanθ

T系列鋼片式撓性聯軸器





   選擇方法
   1．  決定Spacer的長度。
   2．  決定負荷扭矩的大小。
   公式 T=974×KW/N      T=Kgf-m      N=rpm
   （1HP=0.75kw，將HP轉換為KW，再代入上面公式中）
   3．  決定負荷系數，見附表。
   4．  設計扭矩=負荷扭矩×負荷系數。
   5．  選擇較大的聯軸器使用。
   6．  確認軸徑不超過E-max。
   7．  確認兩軸端距離不超過D-max。
   8．  檢查動態平衡是需要的。

   范例
   例如：傳達容量400KW,被動為離心式幫浦，N=1800rpm，軸徑D=80mm，偏角1°
   計算步驟：T=974×400/1800=216.4kgf-m
          ∵Ta=216.4×1.5=324.6kgf-m(使用系數查表為1.5)
   查目錄 T41-95PF04符合要求
    其允許扭矩為340kgf-m＞Ta
   最大軸為95mm＞80mm

    ∴符合要求。

     使用系數表

1．送風機
10．塑膠機械
膠布機
押出機
——可變速度
——固定速度
整批混合機
連續式混合機
11．幫浦
離心式
單或多動——二或多缸

1.75

1.75
2.0
2.0
1.75

1.5
1.75
葉瓣式
輸葉式
離心式
2．鍛式輸送器
均勻荷重
重 荷 重
3．化工機械
反應器驅動
液體靜化攪拌機
1.75
1.5
1.5

1.5
1.75

1.75
1.5
液體交換攪拌機
2.0
齒輪式
1.5
離心分離機
1.75
給水幫浦
1.75
4．壓縮機

排水幫浦
1.75
離心式
1.5
12．橡膠機械

軸流式
1.75
膠布機
1.75
5．起動機—升降機

押出機

主吊
1.5
——連續式
1.75
重負荷
2.25
——中斷式
2.0
中負荷
1.75
混合機
1.75
吊斗吊車
1.75
精制機
1.75
6．升降機械

13．制糖機械

箕式升降機
1.5
壓碎機
1.75
——均勻負荷
1.5
切斷
2.0
——連續負荷
1.5
14．紡織機械

——重負荷
1.75
膠布機
1.75
7．食品機械

梳板機
1.75
脫水機
1.5
干燥機
1.75
包裝機
1.5
緩衡機
1.75
磨肉機
1.75
15．輾鐵工場

霧化器
1.75
主傳動
2.0
8．金屬工具機

板條輥軋機
2.0
彎線機
1.75
鋼塊、鋼板輥軋機
2.25
切斷機
1.5
圓棒輥軋機
1.75
動力錘
2.25
重型鋼板輥機
2.5
壓鍛機
2.0
鋼錠推進器
2.25
剪 床
2.0
矯直機
1.75
9．造紙機械

冷卻床傳動
1.75
軋光機
2.0
轉轍設備
2.2
切片機
1.75
鋼板自動翻轉裝置
1.75
制漿機械
2.25


烘缸機
1.75









     T40  單一型
     此型式只能允許角度偏差，可使用一對來組合成long floating shaft，可當作中間傳動軸使用。


T40系列鋼片式撓性聯軸器技術參數及外形安裝尺寸
（尺寸數據）                                                                    單位：mm
項目
型號
A
B
Emax
F
G
H
J
孔徑
T40-23PF04
67
56.9
23
25.4
6.1
33
13
8
T40-32PF04
81
57.4
32
25.4
6.6
46
16
10
T40-35PF04
93
65.8
35
28.7
8.4
51
22
10
T40-42PF04
104
78.2
42
33.5
11.2
61
20
10
T40-50PF04
126
93.9
50
41.1
11.7
71
25
16
T40-58PF04
143
107.3
58
47.8
11.7
84
28
16
T40-74PF04
168
131.2
74
57.2
16.8
106
23
25
T40-83PF04
194
144.0
83
63.5
17.0
119
30
25
T40-95PF04
214
174.0
95
76.2
21.6
137
22
45
T40-109PF04
246
201.7
109
88.9
23.9
157
23
50
T40-118PF04
276
230.4
118
101.6
27.2
170
40
50


（設計數據）
項目

型號
扭矩
kgf-m
最大徑向
負荷kgf
最大轉數
RPM
慣性效果CD
kg-cm
扭轉剛性
kgf-m/rad
軸向彈簧
常數kgf/mm
重量
kg
T40-23PF04
3.4
15
47000
8
0.22×10
4.1
0.6
T40-32PF04
9.2
25
39000
24
0.63×10
6.0
1.1
T40-35PF04
18
56
34000
48
1.5×10
14.4
1.7
T40-42PF04
25
83
30000
80
2.4×10
17.1
2.5
T40-50PF04
43
120
25000
224
4.3×10
22.3
4.3
T40-58PF04
79
180
22000
440
7.2×10
31.3
6.9
T40-74PF04
130
270
19000
1080
13×10
36.2
11.3
T40-83PF04
210
380
16000
2080
21×10
44.9
16.7
T40-95PF04
340
450
15000
3520
30×10
47.9
22.7
T40-109PF04
500
610
13000
7200
44×10
54.8
35.4
T40-118PF04
650
770
11000
12800
59×10
57.2
52.0



     T41  標準間隔套型
     適用于一般情形，大尺寸適用于輪機、進水幫浦發電機使用。無背隙對于印刷、索引等相當理想。

T41系列鋼片式撓性聯軸器技術參數及外形安裝尺寸

T41系列鋼片式撓性聯軸器技術參數及外形安裝尺寸
(設計數據)                                                             偏角允許各側不大于1°
項目
型號
扭矩
kgf-m
最大徑向
負荷kgf
最大轉數
RPM
慣性效果CD
kg-cm
扭轉剛性
kgf-m/rad
軸向彈簧
常數kgf/mm
重量
kg
T41-23PF04
3.4
15
47000
18
0.09×10
2.1
1.2
T41-32PF04
9.2
25
39000
44
0.28×10
3.0
1.9
T41-35PF04
18
56
34000
84
0.62×10
7.2
2.9
T41-42PF04
25
83
30000
148
0.95×10
8.5
4.1
T41-50PF04
43
120
25000
396
1.74×10
11.1
7.1
T41-58PF04
79
180
22000
800
2.82×10
15.6
10.8
T41-74PF04
130
270
19000
1680
5.62×10
18.1
16.3
T41-83PF04
210
380
16000
3400
8.89×10
22.4
24.7
T41-95PF04
340
450
15000
5600
13.13×10
23.9
32.5
T41-109PF04
500
610
13000
11200
18.96×10
27.4
50.0
T41-118PF04
650
710
11000
20400
26.05×10
28.6
75


（尺寸數據）                                                                       單位：mm
項目
型號
A
B
D
Emax
F
G
H
J
孔徑
T41-23PF04
67
139.4
88.9
23
25.4
6.1
33
13
8
T41-32PF04
81
139.4
88.9
32
25.4
6.6
46
16
10
T41-35PF04
93
159.0
101.6
35
28.7
8.4
51
22
10
T41-42PF04
104
194.0
127.0
42
33.5
11.2
61
20
10
T41-50PF04
126
209.2
127.0
50
41.1
11.7
71
25
16
T41-58PF04
143
222.6
127.0
58
47.8
11.7
84
28
16
T41-74PF04
168
241.4
127.0
74
57.2
16.8
106
23
25
T41-83PF04
194
266.7
139.7
83
63.5
17.0
119
30
25
T41-95PF04
214
304.8
152.4
95
76.2
21.6
137
22
45
T41-109PF04
246
355.6
177.8
109
88.9
23.9
157
23
50
T41-118PF04
276
381.0
177.8
118
101.6
27.2
170
40
50





     T61  標準間隔套型


T61系列鋼片式撓性聯軸器技術參數及外形安裝尺寸
（尺寸數據）                                                                    單位：mm
項目
型號
A
B
C
D
Emax
F
G
H
T61-51PF06
119
168
39.4
60
51
54
10.3
74
T61-55PF06
137
198
50.0
72
55
63
11.0
81
T61-67PF06
161
238
67.2
90
67
74
11.4
97
T61-72PF06
180
269
82.4
109
72
80
13.3
104
T61-85PF06
212
308
87.6
118
85
95
15.2
124
T61-110PF06
276
377
118
153
110
112
17.5
161
T61-111PF06
276
377
115
153
111
112
19.0
161
T61-133PF06
308
440
134
172
133
134
19.0
193
T61-152PF06
346
497
148
191
152
153
21.5
218
T61-165PF06
375
553
175
223
165
165
24.0
240
T61-178PF06
410
610
195
254
178
178
29.5
258
T61-187PF06
445
646
211
270
187
188
29.5
272
T61-205PF06
470
686
212
274
205
206
31.0
297
(設計數據)                                                          偏角允許各側不大于0.7°
項目

型號
扭矩
kgf-m
軸向允許
變位
最大轉數
RPM
慣性效果CD
kg-cm
扭轉剛性
kgf-m/rad
軸向彈簧
常數kgf/mm
重量
kg
T61-51PF06
58
3.0
26000
0.03
0.45×10
16.5
6.0
T61-55PF06
94
3.4
23000
0.06
0.65×10
21.1
9.1
T61-67PF06
174
3.6
19000
0.14
0.94×10
28.0
16.9
T61-72PF06
341
4.2
17000
0.26
1.61×10
45.7
21.6
T61-85PF06
633
4.5
15000
0.59
3.14×10
60.6
35.1
T61-110PF06
620
3.9
11600
1.8
3.98×10
42.2
65.1
T61-111PF06
840
3.9
11600
1.9
4.95×10
59.5
66.1
T41-133PF04
1090
4.2
10300
3.7
7.34×10
57.0
107.8
T61-152PF06
1820
4.9
9200
6.7
1.22×10
76.2
156.1
T61-165PF06
2690
5.2
8500
10.6
1.70×10
85.7
211.8
T61-178PF06
3410
5.4
7800
16.5
2.17×10
99.2
274.5
T61-187PF06
4070
5.6
7200
23.9
2.44×10
103.4
333.3
T61-205PF06
4720
6.3
6800
30.7
2.99×10
102.0
399.2





    T81  標準間隔套型


T81系列鋼片式撓性聯軸器技術參數及外形安裝尺寸

（尺寸數據）                                                                    單位：mm
項目
型號
A
B
C
D
Emax
F
G
H
T81-95PF08
214
333
92.6
117
95
108
12.2
137
T81-108PF08
246
369
99.6
127
108
121
13.7
156
T81-110PF08
276
421
118
153
110
134
17.5
161
T81-111PF08
276
421
115
153
111
134
19.0
161
T81-133PF08
308
492
134
172
133
160
19.0
193
T81-152PF08
346
557
148
191
152
183
21.5
218
T81-165PF08
375
619
175
223
165
198
24.0
240
T81-178PF08
410
682
195
254
178
214
29.5
258
T81-187PF08
445
720
211
270
187
225
29.5
272
T81-205PF08
470
768
212
274
205
247
31.0
297

(設計數據)                                                          偏角允許各側不大于0.5°
項目

型號
扭矩
kgf-m
軸向允許
變位
最大轉數
RPM
慣性效果CD
kg-cm
扭轉剛性
kgf-m/rad
軸向彈簧
常數kgf/mm
重量
kg
T81-95PF08
392
2.1
15000
0.65
3.51×10
42.9
38.0
T81-108PF06
726
2.1
13000
1.24
6.21×10
58.9
55.5
T81-110PF08
915
2.1
11600
1.8
5.66×10
85.7
72.2
T81-111PF08
1200
2.1
11600
1.8
7.12×10
116.1
73.3
T81-133PF08
1570
2.4
10300
3.7
1.11×10
115.1
119.7
T81-152PF08
2610
2.9
9200
6.8
1.82×10
151.8
174.3
T81-165PF08
3850
3.1
8500
10.8
2.54×10
186.7
233.8
T81-178PF08
4870
3.3
7800
16.7
3.16×10
200.0
305.3
T81-187PF08
5820
3.6
7200
25.0
3.60×10
212.9
367.4
T81-205PF08
6570
4.0
6800
31.1
4.56×10
196.4
447.5







     緊配合軸徑與孔徑公差之推薦

軸尺寸
軸公差
孔尺寸
孔公差
干涉量
軸尺寸
軸公差
孔尺寸
孔公差
干涉量
14
+0.018
+0.007
14
-0.004
-0.015
0.011
0.033
56
+0.030
+0.011
56
-0.005
-0.024
0.016
0.054
15
15
60
60
16
16
64
64
17
17
65
65
18
18
70
70
19
+0.021
+0.008
19
-0.004
-0.017
0.012
0.038
75
75
20
20
80
80
22
22
85
+0.035
+0.013
85
-0.006
-0.028
0.019
0.063
24
24
90
90
25
25
95
95
26
26
100
100
28
28
105
105
30
30
110
110
32
+0.029
+0.009
32
-0.004
-0.020
0.013
0.045
115
115
34
34
120
120
35
35
125
+0.040
+0.015
125
-0.008
-0.033
0.023
0.073
36
36
130
130
38
38
140
140
40
40
150
150
42
42
160
160
44
44
170
170
45
45
180
180
46
46
200
+0.046
+0.017
200
-0.008
-0.037
0.023
0.083
48
48
225
225
50
50
250
250
52
+0.030
+0.011
52
-0.005
-0.024
0.016
0.054





55
55









   裝配注意事項
   在裝配時較正偏位，可使聯軸器有較長的壽命。
   1．軸外伸尺寸
   每種型式的外伸尺寸如下表。如果襯套采用干涉自己合，應該放入油中加熱才會均勻，再套到軸上。

T系列鋼片式撓性聯軸器
P
型 號
23
32
35
42
50
58
74
83
95
109
118
—
—
T40、T41
1.5
1.5
2
2
3
3
3.5
4
4
5
6
—
—
型 號
51
55
67
72
85
110
111
133
152
165
178
187
205
T61
1.5
1.5
2
2
2
2
3
3
3
4
4
5
5
型 號
—
—
—
95
108
110
111
133
152
165
178
187
205
T81
—
—
—
2
2
2.5
3
3
4
4
5
5
6

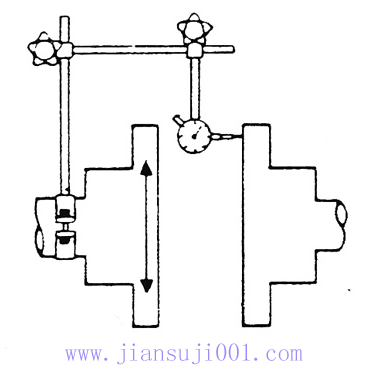

    2．角偏位

     將千分表固定好，轉動另一側襯套，讀取其數值，其范圍如下表。

T系列鋼片式撓性聯軸器

偏
位
值
型 號
23
32
35
42
50
58
74
83
95
109
118
—
—
T40、T41
0.1
0.15
0.15
0.2
0.2
0.25
0.3
0.3
0.35
0.4
0.45
—
—
型 號
51
55
67
72
85
110
111
133
152
165
178
187
205
T61
0.2
0.2
0.25
0.3
0.35
0.45
0.45
0.5
0.6
0.65
0.7
0.7
0.8
型 號
—
—
—
95
108
110
111
133
152
165
178
187
205
T81
—
—
—
0.3
0.35
0.45
0.45
0.5
0.6
0.65
0.7
0.7
0.8

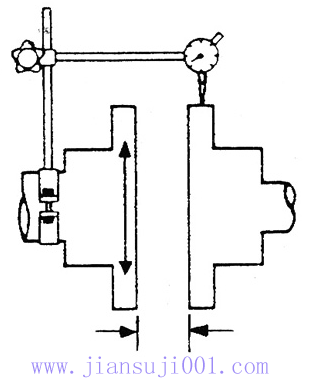

     3．平行偏位

     將千分表固定好（如左圖），轉動另一側襯套，讀取其數值，每1000mm為2mm。

T系列鋼片式撓性聯軸器



頁次：1/2  每頁10條  共11條信息  分頁：[1][2]

上海諾廣機械有限公司

電話：021-63731852  傳真：021-63731298  地址：上海市黃浦區云南南路364號

減速機 減速機超市 Reducer - Gearbox
