設備用途與結構簡介
適用范圍
PZH型圓盤給料機是一種新型全封閉散裝物料給配料成套設備，可將小塊狀、顆粒狀和粉狀等各種散狀物從料倉、漏斗或其他儲運裝置轉向輸送至下道工序，特別適宜于冶金、礦山、建材、煤炭、電力、化工、機械等領域散狀物的精確給料和配料。
性能特點
1、圓盤采用回轉支撐結構，承載力大，運轉平穩。
2、傳動鏈由一臺減速機和回轉支撐齒輪副組成，系統簡潔，傳動效率高，使用壽命長。
3、減速機安裝于回轉支撐外側，安裝和檢修維護十分方便。
4、機器完全采用自潤滑，無需另加強制潤滑設施，可靠性大大提高。
5、物料輸送過程可完全封閉，有利于使用現場的高清潔度管理。
6、機器本體和落料套筒為模塊化可拆分式結構，可實現使用現場快速拆裝。
7、出料口安裝位置角可在90°～180°范圍內任意選擇，應用更加得心應手。

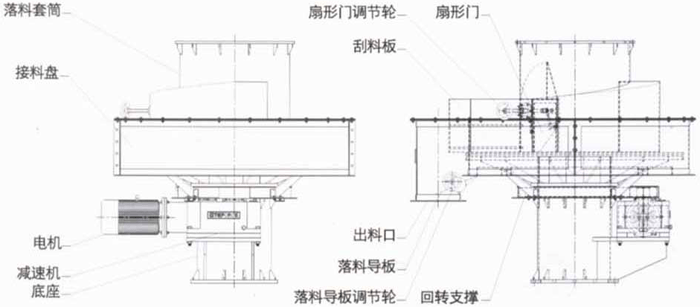

結構示意圖
PZH型座式圓盤給料機設備用途與結構簡介

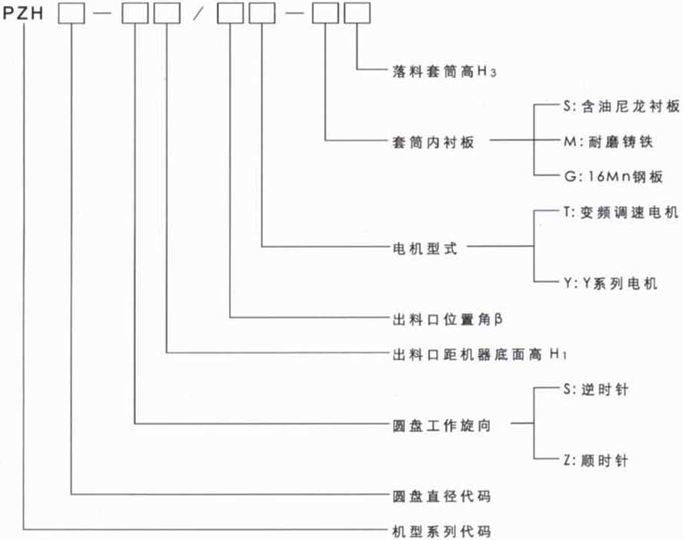

型號表示法
PZH型座式圓盤給料機型號表示法及選用說明
舉例
機器型號：PZH36-S800/90T-S850
性能參數：PZH圓盤給料機，圓盤直徑ø3600mm，工作旋向逆時針，出料口距機器底面800nn，出料口位置角90°，配變頻調速電機，含油尼龍襯板，落料套筒高580mm。
選用說明：
1.電機基本配置為交流變頻調速型，可調速。若選用Y系列電機又要求調速時，電機功率應留必要的富裕度；對電機有防爆等特殊要求的，訂貨時需特別聲明。
2.落料套筒內可附加耐磨襯板，常用材質有三種：高分子含油尼龍不沾料襯板、16Mn鋼襯板和耐磨鑄鐵襯板，用戶可根據需要選定。
3.需配套提供稱量裝置和變頻控制設備的，可在訂貨時提出。
技術參數表
規格型號
PZH20
PZH22
PZH25
PZH28
圓盤直徑
2000
2200
2500
2800
物料
堆密度（kg/m3）
≤3500
最大粒度
80
圓盤轉速（r/min
1.2—7.1
1.2—7.1
1.0—6.3
1.0—6.3
額定給料能力（m3/h）
22--150
28--180
35--220
40--250
電機
額定功率（kW）
11--15
15—18.5
18.5--22
22—30
額定轉速（r/min）
1475
地腳尺寸
D1（mm）
600
750
D2（mm）
750
850
D3（mm）
850
950
H1（mm）
30
35
n1-k1（mm）
10-ø40
10-ø40
套筒法蘭
d（mm）
1000
1200
d1（mm）
1050
1350
d2（mm）
1150
1450
h2（mm）
10
10
n2-k2（mm）
16--ø24
16--ø24
出料口
位置角β
90°--180°度內選擇，建議優先選擇90°度
A（mm）
1200
1300


AL（mm）
850
900


機器外形尺寸
H1（mm）
≥700
≥800
H2（mm）
400
450
H3（mm）
≥700
≥800
L1（mm）
1550
1650
1800
1950
L2（mm）
1100
1200
1350
1500
B1（mm）
1100
1200
1350
1500
B2（mm）
1250
1350
1550
1700
機器總高H
H1+H2+H3

規格型號
PZH30
PZH32
PZH36
PZH40
圓盤直徑
3000
3200
3600
4000
物料
堆密度（kg/m3）
≤3500
最大粒度
80
圓盤轉速（r/min
0.8—5.6
0.8—5.6
0.8—5.0
0.75—4.5
額定給料能力（m3/h）
50--300
63--350
75--400
100—520
電機
額定功率（kW）
30--37
37--45
45--55
55--75
額定轉速（r/min）
1475
地腳尺寸
D1（mm）
900
1100
1250
D2（mm）
1050
1300
1500
D3（mm）
1180
1450
1650
H1（mm）
40
40
50
n1-k1（mm）
10-ø50
10- ø50
10- ø60
套筒法蘭
d（mm）
1400
1600
1800
d1（mm）
1600
1800
2000
d2（mm）
1750
1950
2200
h2（mm）
12
12
12
n2-k2（mm）
16--ø24
24 -–ø30
24-- ø30
出料口
位置角β
90°--180°度內選擇，建議優先選擇90°度
A（mm）
1700
1800
2000
2250
AL（mm）
1300
1400
1500
1600
機器外形尺寸
H1（mm）
≥900
≥1000
≥1100
H2（mm）
450
500
500
H3（mm）
≥850
≥900
≥900
L1（mm）
2100
2200
2400
2700
L2（mm）
1600
1700
1900
2100
B1（mm）
1600
1700
1900
2100
B2（mm）
1850
1950
2200
2400
機器總高H
H1+H2+H3

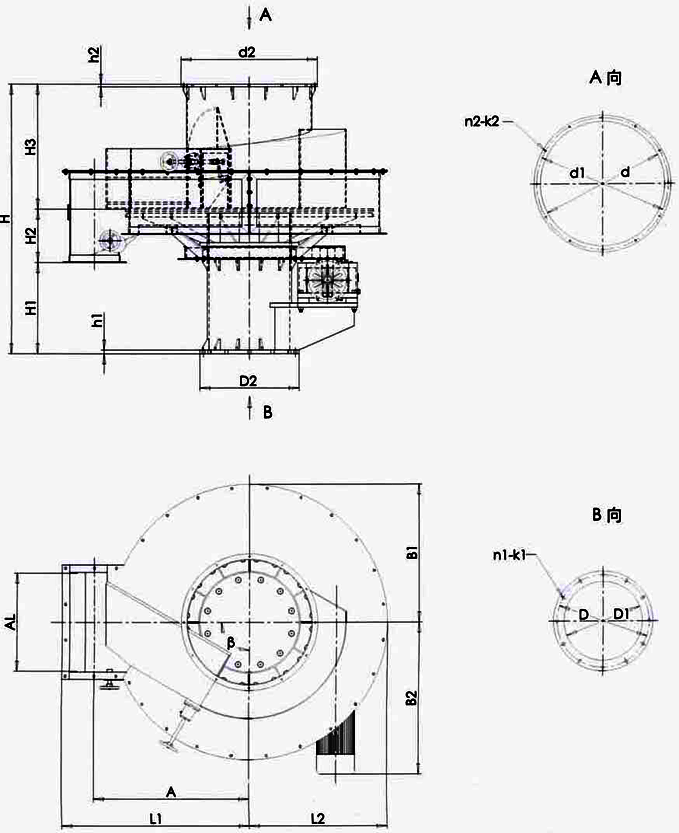

外形安裝尺寸圖
PZH型座式圓盤給料機外形及安裝尺寸圖
PZH型座式圓盤給料機外形及安裝尺寸圖
地腳螺栓孔數量及布置形式可按用戶要求設計
