一、概述
YBGB系列管道泵用隔爆型異步電動機是化工、石油等部門輸送管道泵配套的專用電動機。該電動機是在YB系列電動機派生的全封閉自扇冷式電動機。
電動機具有高效、節能、溫升裕度大、壽命長、性能好、噪聲低、振動力、隔爆性能優良等特點。
電動機符合國家標準GB3836.2—1983《爆炸性環境用電氣設備 隔爆電氣設備“d”》的規定。
防爆等級dⅡAT4型適用于含有ⅡA級，溫度組別為T(mén)1、T2、T3、T4組爆炸危險性混合物存在的場所。
防爆等級dⅡBT4型適用于含有ⅡB級，溫度組別為T(mén)1、T2、T3、T4組爆炸危險性混合物存在的場所。
電動機主體外殼防護等級：戶內用為IP44，戶外用IP54，接線盒均為IP54。如訂貨時不注明防護等級者，均按IP44供貨。

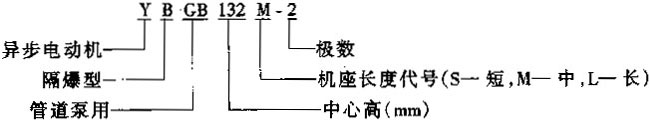

型號含義
使用條件環境空氣溫度隨季節變化，范圍為-20～+40℃；海拔不超過1000m；頻率為50HZ；空氣中經常或不定期地存在一種或多種化學腐蝕介質，其允許濃度不大于表1規定。戶外形電動機除適應上述條件外，還應適應下列環境條件：最大降雨量5mm/min；太陽輻射強度1000W/m2 ；有塵砂、冰、雪、霜和露。
電動機的接法，在電壓380V，功率3KW及以下者為Y聯結；4KW及以上者為△聯結；660V為Y聯結。
表1
|
化學腐蝕介質 |
允許濃度/（mg/m3） |
備注 |
|
氧氣 |
0.25 |
|
|
氯化氫 |
2.00 |
|
|
二氧化硫及三氧化硫 |
3.00 |
折算為二氧化硫濃度 |
|
氮的氧化物 |
1.50 |
折算為五氧化二氮濃度 |
|
硫化氫 |
4.50 |
|
|
氨氣 |
5.00 |
|
|
酸霧、堿霧 |
少量 |
|
二、結構簡介
定子：定子鐵心繞組經浸漬處理，使之形成為一個完整的整體，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。電動機的絕緣等級為F級，但溫升限值在B級允許范圍內，即戶內為80K，戶外為75K，溫升裕度大，使用壽命長。
轉子：電動機采用熱套或冷壓工藝，鑄鋁轉子，并經校驗動平衡。
接線盒：YBGB系列電動機的接線盒為圓筒形隔爆結構，盒內有較大的空腔，便于接線，進線分橡套電纜和鋼管布線兩種，并按不同的起動要求，分別制成一個或兩個進線口，接線盒空腔與機座主空腔之間為螺紋隔爆結構。接線盒位于靠近軸伸端，可以?xún)蓚?cè)進線。定貨時無特殊要求，均按一個進線口供貨。
風罩：鋼板結構，其通孔為8mm×8mm方孔，在防止一定大小外物侵入的前提下得到最大的通風面積，風路暢通，外形美觀，剛性好，防護等級為IP20。
軸承：選用電機專用軸承和止推軸承，承受軸向力。
電動機的安裝結構型式為立式安裝。
電動機接線盒鋼管布線的進線口螺紋規格，見表2。
表2 （單位：mm）
|
中心高 |
進線口螺紋 |
中心高 |
進線口螺紋 |
|
80～112
132～180 |
M30×2
M36×2 |
200～225
250～280 |
M48×2
M64×2 |
表3 電動機空載運轉時噪聲限值表
|
功率/KW |
同步轉速/（r/min） |
功率/KW |
同步轉速/（r/min） |
|
3000 |
1500 |
3000 |
1500 |
|
聲功率級/dB（A） |
聲功率級/dB（A） |
|
0.55
0.75
1.1
1.5
2.2
3
4
5.5
7.5
11 |
—
71
71
75
75
79
79
83
83
87 |
67
67
67
67
70
70
74
78
78
82 |
15
18.5
22
30
37
45
55
75
90 |
87
87
92
95
95
97
97
99
99 |
82
82
82
84
84
84
86
90
90 |
注：噪聲容差為+3dB（A）。
表4 電動機空載時測得的振動速度有效值表
|
機座號（中心高） |
80～132 |
100～225 |
250～315 |
|
同步轉速/（r/min） |
3000 |
1500 |
3000 |
1500 |
3000 |
1500 |
|
振動速度/（mm/s） |
1.8 |
1.8 |
2.8 |
1.8 |
4.5 |
2.8 |
表5 YBGB系列電動機主要性能指標
|
型號
|
額定
功率
/KW |
額定
電流
/A |
額定
轉速
/（r/min） |
效率
（%） |
功率
因數 |
堵轉電流 |
堵轉轉矩 |
最大轉矩 |
重量
/kg |
|
額定電流 |
額定轉矩 |
額定轉矩 |
|
YBGB801-2
YBGB802-2
YBGB90S-2
YBGB90L-2
YBGB100L-2
YBGB112M-2
YBGB132S1-2
YBGB132S2-2
YBGB160M1-2
YBGB160M2-2
YBGB160L-2
YBGB180M-2
YBGB200L1-2
YBGB200L2-2
YBGB225M-2
YBGB250M-2
YBGB280S-2
YBGB280M-2
YBGB315S-2
YBGB315L1-2
YBGB315L2-2
YBGB315-2
YBGB801-4
YBGB802-4
YBGB90S-4
YBGB90L-4
YBGB100L1-4
YBGB100L2-4
YBGB112M-4
YBGB132S-4
YBGB132M-4
YBGB160M-4
YBGB160L-4
YBGB180M-4
YBGB180L-4
YBGB200L-4
YBGB225S-4
YBGB225M-4
YBGB250M-4
YBGB280S-4
YBGB280M-4
YBGB315S-4
YBGB315M-4
YBGB315L1-4
YBGB315L2-4 |
0.75
1.1
1.5
2.2
3.0
4.0
5.5
7.5
11
15
18.5
22
30
37
45
55
75
90
110
132
160
200
0.55
0.75
1.1
1.5
2.2
3.0
4.0
5.5
7.5
11
15
18.5
22
30
37
45
55
75
90
110
132
160
200 |
1.81
2.52
3.44/2.06
4.74/2.73
6.39/3.68
8.21/4.73
11.2/6.48
15.0/8.65
21.8/12.5
29.4/16.9
35.5/20.4
42.2/24.3
56.9/32.8
69.8/40.2
84.0/48.3
102/59.1
139.2/80.1
166.1/95.6
203/116.5
242.2/179.5
292.1/168.2
365/210
1.51
2.01
2.75/1.58
3.65/2.10
5.03/2.90
6.82/3.93
8.77/5.05
11.6/6.7
15.4/8.87
22.6/13
30.3/17.4
35.9/20.7
43.5/24.5
56.8/32.7
70.4/40.5
84.2/48.5
103/59.0
140/80.4
164/94.6
200.8/115.6
239.7/138
289/166.4
361/207 |
2825
2825
2840
2840
2880
2890
2900
2900
2930
2930
2930
2940
2950
2950
2970
2970
2970
2970
2982
2982
2982
2982
1390
1390
1400
1400
1420
1420
1440
1440
1440
1460
1470
1470
1470
1480
1480
1480
1480
1480
1480
|
75.0
77
78
80.5
82.0
85.0
85.0
86.2
87.2
88.2
89.0
89.0
90.0
90.5
91.5
91.5
92
92.5
92.5
93
93.5
93.5
73.0
74.5
78.0
79.0
81.0
82.5
84.5
85.5
87.0
88.0
88.5
91.0
91.5
92.2
91.8
92.3
92.6
92.7
93.5
93.5
93
94.5
94.5 |
0.84
0.86
0.85
0.86
0.87
0.87
0.88
0.88
0.88
0.88
0.89
0.89
0.89
0.89
0.89
0.89
0.89
0.89
0.89
0.89
0.89
0.89
0.76
0.76
0.78
0.79
0.82
0.81
0.82
0.84
0.85
0.84
0.85
0.86
0.86
0.87
0.87
0.88
0.88
0.88
0.89
0.89
0.89
0.89
0.89 |
6.5
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
6.8
6.8
6.8
6.8
6.0
6.0
6.5
6.5
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
7.0
6.8
6.8
6.8 |
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
1.8
1.8
1.8
1.8
2.4
2.3
2.3
2.3
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.0
2.0
2.0
1.9
1.9
2.0
1.9
1.9
1.8
1.8
1.8
1.8 |
2.3
2.3
2.3
2.3
2.3
2.3
2.3
2.3
2.3
2.3
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.3
2.3
2.3
2.3
2.3
2.3
2.3
2.3
2.3
2.3
2.3
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2 |
24
25
32
38
45
54
78
85
136
152
170
216
265
291
422
506
650
701
950
1151
1180
1256
24
25
34
38
46
48
59
80
96
149
167
221
272
301
391
441
511
651
800
1036
1151
1186
1270 |
