上海諾廣機械有限公司
Shanghai Nuoguang machinery Co., Ltd.

產品展示


     一、概述
YDW系列低噪聲外轉子異步電動機可以與雙進風離心式風機配套,廣泛用于醫院、賓館、機場、科研單位及凈化車間等對噪聲有一定要求的場合。也是通風機、空調機、凈化除塵設備、屋頂通風設備等機械的理想配套電動機。
該系列電動機可降低無級調速,當電壓為100V時,最大轉差率為不小于45%。
使用條件  環境溫度不超過1000m;頻率為50HZ;電壓為380V;接法在0.8KW以下為Y聯結,在0.8KW;以上為△聯結;工作方式為連續工作制(S1)。
型號含義
YDW系列低噪聲外轉子三相異電動機特點
二、結構簡介
YDW系列電動機外殼防護等級為IP×4,B級絕緣,冷卻方式基本同于IC 0141。電動機具有外轉子結構,噪聲低、振動小等特點。
電動機安裝結構型式為臥式B3和吊裝式V3。



     YDW系列低噪聲外轉子三相異電動機技術參數

型號
功率
KW
效率
(%)
功率
因數
堵轉轉矩
最大轉矩
調速范圍
(r/min)
噪聲
dB(A)
振動
(r/min)
額定轉矩
額定轉矩
YDW0.12-4
0.12
62
0.63
1.8
2
1360~750
60
0.71
YDW0.37-4
0.37
65
0.75
1.8
2
1360~750
60
0.71
YDW0.55-4
0.55
70
0.75
1.8
2
1360~750
60
0.71
YDW0.75-4
0.75
70
0.75
1.8
2
1360~750
60
1.12
YDW1.1-4
1.1
75
0.75
1.8
2
1360~750
60
1.12
YDW1.5-4
1.5
75
0.78
1.8
2
1360~750
63
1.12
YDW1.8-4
1.8
75
0.78
1.8
2
1360~750
63
1.12
YDW2.2-4
2.2
75
0.80
1.8
2
1360~750
63
1.12
YDW3-4
3
80
0.81
1.6
1.8
1360~750
66
1.8
YDW4-4
4
81
0.82
1.6
1.8
1360~750
66
1.8
YDW0.25-4
0.25
50
0.60
1.6
2
900~450
56
0.71
YDW0.37-6
0.37
65
0.64
1.8
2
900~450
56
0.71
YDW0.55-6
0.55
69
0.68
1.8
2
900~450
56
1.12
YDW0.75-6
0.75
72
0.70
1.8
2
900~45
56
1.12
YDW1.1-6
1.1
73
0.72
1.8
2
900~450
56
1.12
YDW1.5-6
1.5
75
0.73
1.8
2
900~450
59
1.12
YDW1.8-6
1.8
75
0.73
1.8
2
900~450
59
1.12
YDW2.2-6
2.2
78
0.74
1.8
2
900~450
59
1.12
YDW3-6
3
78
0.75
1.6
1.8
900~450
62
1.8
YDW4-6
4
79
0.75
1.6
1.8
900~450
62
1.8

       YDW系列低噪聲外轉子三相異電動機外形尺寸
YDW系列低噪聲外轉子三相異電動機外形尺寸
表2 臥式安裝(空調)         (單位:mm)
型號
P
M
N
L
L1
L2
L3
E
D
F
G
S
YDW0.25-6
φ190
φ165
φ140
265
89
175
185
40
φ19
6
15.5
φ10
YDW0.37-6
φ190
φ165
φ140
295
295
205
215
40
φ19
6
15.5
φ10
YDW0.55-6
φ210
φ190
φ160
305
305
215
225
40
φ19
6
15.5
φ10
YDW0.8-6
φ250
φ230
φ200
380
380
220
260
60
φ28
8
24
φ12
YDW1.1-6
φ250
φ230
φ200
390
390
230
270
60
φ28
8
24
φ12
YDW1.5-6
φ275
φ250
φ215
390
390
240
269
60
φ28
8
24
φ12
YDW1.8-6
φ275
φ250
φ215
400
400
250
279
60
φ28
8
24
φ12
YDW2.2-6
φ275
φ250
φ215
420
420
270
299
60
φ28
8
24
φ12
YDW4-6
φ340
φ310
φ275
530
530
310
370
60
φ38
8
33
φ14

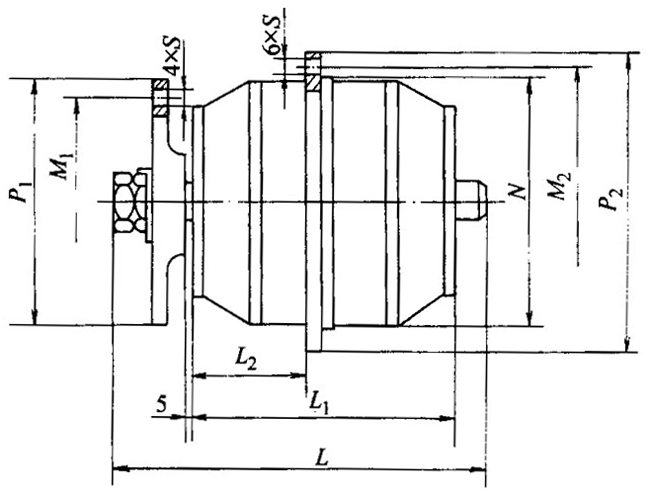

圖2 YDW 系列外形尺寸圖(B3)(V3)
YDW系列低噪聲外轉子三相異電動機外形尺寸
表3  力式安裝(屋頂) (單位:mm)
型號
P1
M1
N
M2
P2
L
L1
L2
S
YDW0.25-6
φ150
φ120
φ140
φ165
190
175
175
86
φ10
YDW0.37-6
φ150
φ120
φ140
φ165
190
205
205
91
φ10
YDW0.55-6
φ170
φ140
φ160
φ190
200
215
215
109
φ10
YDW0.8-6
φ210
φ180
φ200
φ230
250
220
220
113
φ12
YDW1.1-6
φ210
φ180
φ200
φ230
250
231
231
118.5
φ12
YDW1.5-6
φ230
φ200
φ215
φ250
275
240
240
113
φ12
YDW1.8-6
φ230
φ220
φ215
φ250
275
250
250
126
φ12
YDW2.2-6
φ230
φ220
φ215
φ250
275
270
270
136
φ12
