      一、概述
JP2系列磨光三相異步電動機具有體積小、重量輕、造型美觀、結構堅固、性能可靠等特點。JP2系列電動機兩端軸伸可以配置各類磨輪,用以磨光各類零件。
使用條件海拔不超過1000m;周圍環境溫度不超過+40℃,能保證良好的工作;定子繞組的溫升限度為75K(電阻法);運行發式為S6;額定功率為1.5、2.2、3、4、5.5、7.5KW;額定電壓為380V,額定頻率為50HZ根據擁護要求,也可供應其他電壓,如220/380V、346V、420VD等以及額定頻率為60HZ的磨光電動機等。
電動機的接法3KW以及下者為Y聯結,4KW及以上者為△聯結。

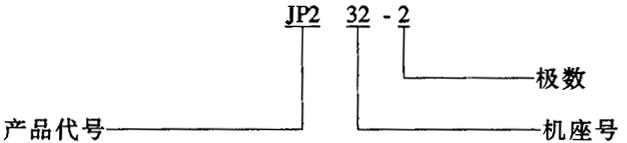

型號含義
JP2系列磨光三相異步電動機產品概述及結構簡介

      二、結構簡介
JP2系列電動機沒有風扇,電機兩端都有較長的軸伸,軸伸有錐度16°的錐螺紋。便于裝置磨輪。
電動機的外殼防護等級為IP44。
表1

型號
額定功率
KW
額定電流
A
額定轉速
(r/min)
效率
(%)
功率
因數
堵轉電流
堵轉轉矩
最大轉矩
重量
Kg
額定電流
額定轉矩
額定轉矩
JP221-2
JP222-2
JP231-2
JP232-2
JP241-2
JP242-2
1.5
2.2
3
5
5.5
7.5
3.22
4.64
6.13
8.05
10.9
14.8
2860
2860
2900
2900
2900
2900
81
82.5
84
85.5
86.5
87.5
0.87
0.87
0.88
0.88
0.88
0.88

7.0

1.8
2.2
30
32
45
52
72
84
表2 磨光電動機軸承牌號
型號
外軸承(2個)
內軸承(2個)
JP2-3#
6207
60207(207Z)
JP2-4#
6209
60209(209Z)
注:3#、4#為機座號(31、32、41、42)

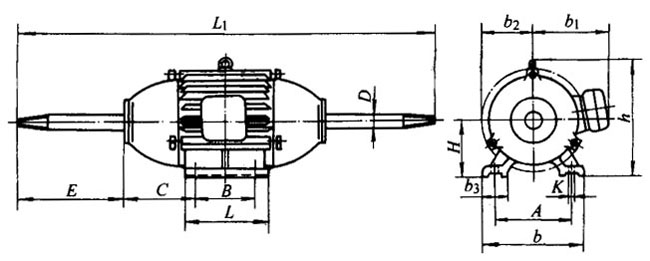

JP2系列磨光三相異步電動機外形及安裝尺寸
JP2型外形尺寸圖(見表3)
                                      表3 JP231~241外形尺寸   (單位:mm)
型號
A
B
b
b1
b2
b3
C
D
E
H
h
K
L
L1
JP231-2
190
140
245
180
120
50
145
35
252.5
112
270
Ф13
175
935
JP232-2
190
159
245
180
120
50
145
35
265.5
112
270
Ф13
195
980
JP241-2
216
140
275
210
140
33
165
45
325
132
315
Ф13
200
1120
表4 JP221~222、242外形尺寸
型號
額定功率/KW
外形尺寸/mm
長
JP221-2
JP222-2
JP242-2
1.5
2.2
7.5
860
888
1158
260
260
350
210
210
315
