      一、概述
YQS系列井用潛水三相異步電動機為充水密封型三相異步電動機，主要用于在深井中驅動潛水泵提取地下水，為工礦企業、農田、牧場和居民生活提供生產和生活用水。本系列產品壽命長，易于維護，是目前最理想的深井提水設備。
使用條件 電動機應完全潛入水中立式使用，其潛入深度不大于70m，最地位置劇井底底不少于5m；電動機為連續工作制；介質水溫不高于20℃；水中固體雜質含量（重量比）不超過0.01％；介質水中不含腐蝕性物質，pH值在6.5～8.5范圍內；電動機內必須沖滿潔凈的清水。

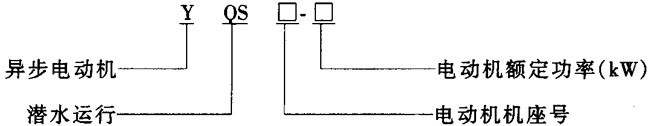

型號含義
YQS系列井用潛水三相異步電動機概述及結構簡介
      二、結構簡介
YQS系列電機結構（見圖1）。
YQS系列井用潛水三相異步電動機概述及結構簡介

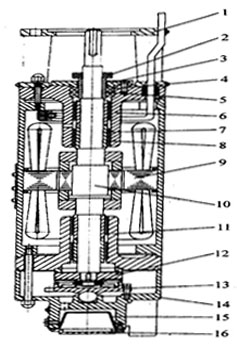

圖1 YQS系列電機結構示意圖
1-法蘭 2-摔砂環 3-壓蓋 4-油封 5-滑套 6-上導軸承 7-軸套 8-軸瓦 9-定子
10-轉子11-下導軸承12-滑板 13-止推軸承14-底座 15-調節囊 16壓蓋
表1電動機機座號與適應井徑對應表

機座號
150
175
200
250
  井徑/mm
150
175
200
250


表2 電動機機座號與電動機承受最大向下推力對應表
機座號
150
175
200
250
向下推力/KN
6
8
10
15
表3  YQS150系列電機技術數據（2極50HZ）

件號
型號
額定功率
額定電壓/V
額定電流/A
效率
（％）
功率
因數
堵轉電流
hp
kW
額定電流
20001075
YQS150-3
4
3
380
7.9
74.0
0.78
7.0
20001076
YQS150-4
5.5
4
10.3
75.0
0.79
20001077
YQS150-5.5
7.5
5.5
13.7
76.0
0.80
20001078
YQS150-7.5
10
7.5
18.5
77.0
0.80
20001079
YQS150-9.2
12.5
9.2
22.1
78.0
0.81
20001080
YQS150-11
15
11
26.3
78.5
0.81
20001081
YQS150-13
17.5
13
30.9
79.0
0.80
20001082
YQS150-15
20
15
35.6
79.0
0.80
表4  YQS175系列電機技術數據（2極50HZ）

件號
型號
額定功率
額定
電壓/V
額定
電流/A
效率
（％）
功率
因數
堵轉電流
hp
kW
額定電流
01354506
YQS175-7.5
10
7.5
380
18.4
77.5
0.80
7.0
01354507
YQS175-9.2
12.5
9.2
22.1
78.0
0.81
01354508
YQS175-11
15
11
26.5
79.0
0.81
01354509
YQS175-13
17.5
13
30.1
80.0
0.82
01354510
YQS175-15
20
15
34.5
80.0
0.82
01354511
YQS175-18.5
25
18.5
42.3
80.5
0.82
01354512
YQS175-22
30
22
49.4
81.0
0.83
01354513
YQS175-25
35
25
55.8
81.0
0.83
01354514
YQS175-30
40
30
65.4
83.0
0.84
表5 YQS250系列電機技術數據（2極50HZ）

件號
型號
額定功率
額定
電壓/V
額定
電流/A
效率
（％）
功率
因數
堵轉電流
hp
kW
額定電流
01354535
YQS250-
5.5
4
380
10.1
76.0
0.79
7.0
01354536
YQS250-
7.5
5.5
13.5
77.0
0.80
01354537
YQS250-
10
7.5
18.0
78.0
0.81
01354538
YQS250-
12.5
9.2
21..7
78.5
0.82
01354539
YQS250-
15
11
25.7
79.0
0.82
01354540
YQS250-
17.5
13
29.6
80.0
0.83
01354541
YQS250-
20
15
33.8
81.0
0.83
01354542
YQS250-
25
18.5
41.6
81.5
0.83
01354543
YQS250-
30
22
48.2
82.0
0.84
01354544
YQS250-
35
25
54.5
82.5
0.84
01354545
YQS250-
40
30
65.4
83.0
0.84
01354546
YQS250-
50
37
79.7
84.0
0.84
01354547
YQS250-
60
45
96.9
84.0
0.84
6.5
注：可提供雙引出現纜，需在合同中注明。
表6 YQS250系列電機技術數據（2極50HZ）
件號
型號
額定功率
額定電壓
/V
額定電流
/A
效率
（%）
功率
因數
堵轉電流
hp
kW
額定電流
20000987
YQS250-18.5
25
18.5
380
41.0
82.0
0.84
7.0
20000988
YQS250-22
30
22
48.0
83.0
0.84
20000989
YQS250-25
35
25
54.0
84.0
0.84
20000990
YQS250-30
40
30
64.0
84.5
0.84
20000991
YQS250-37
50
37
78.0
85.0
0.85
20000992
YQS250-45
60
45
94.0
85.5
0.85
6.5
20000993
YQS250-55
75
55
114.0
86.0
0.85
20000994
YQS250-63
87
63
131.0
86.0
0.85
20000995
YQS250-75
102
75
152.0
87.0
0.86
20000996
YQS250-90
122
90
183.0
87.0
0.86
20000997
YQS250-100
136
100
203.0
87.0
0.86
注：可提供雙引出電纜，需在合同中注明。

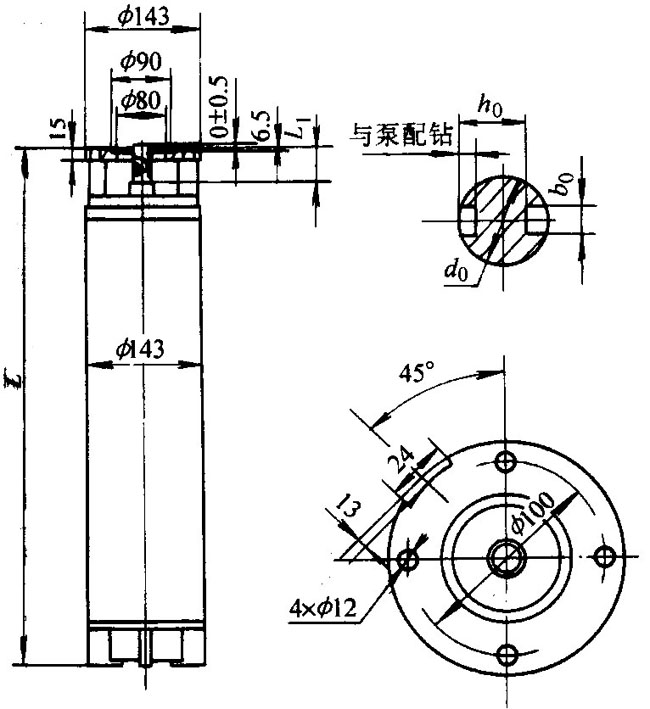

YQS系列井用潛水三相異步電動機外形及安裝尺寸

表7                            （單位：mm）
型號
d0
b0
h0
L
L1
重量/kg
YQS150-3
ф18
6
14.5
791
40
52
YQS150-4
851

YQS150-5.5
906
63
YQS150-7.5
976
70
YQS150-9.2
ф25
8
21
1021
50
75
YQS150-11
1071
80
YQS150-13
1131
86
YQS150-15
1131
86

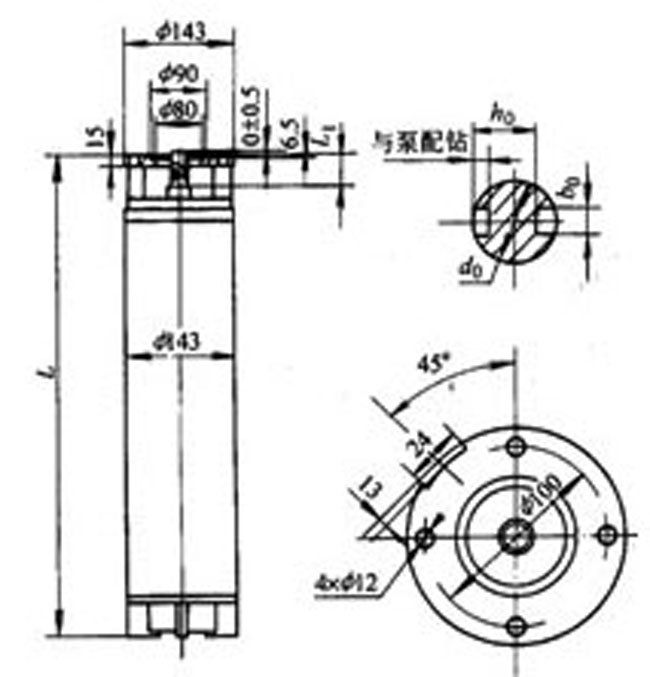

YQS系列井用潛水三相異步電動機外形及安裝尺寸

表8    （單位：mm）
型號
d0
h0
L
L1
重量/kg
YQS175-7.5
ф25
21
740
45
69
YQS175-9.2
800
78
YQS175-11
835
83
YQS175-13
890
92
YQS175-15
920
96
YQS175-18.5
ф28
24
1010
55
108
YQS175-22
1060
115
YQS175-25
1130
126
YQS175-30
1280
148

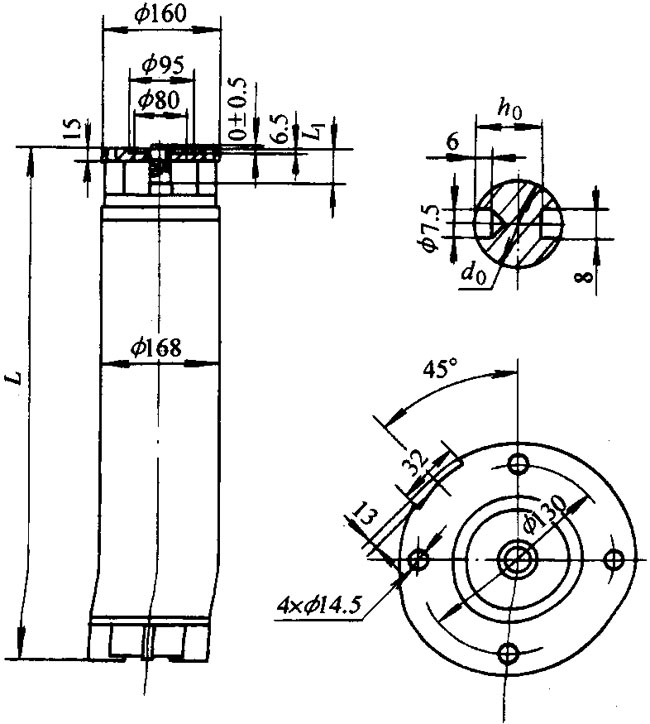

YQS系列井用潛水三相異步電動機外形及安裝尺寸

型號
d0
h0
L
L1
重量/kg
YQS200-4
ф25-0.020
-0.033
21
801
25
75
YQS200-5.5
831
78
YQS200-7.5
850
80
YQS200-9.2
866
82
YQS200-11
901
89
YQS200-13
941
96
YQS200-15
965
99
YQS200-18.5
ф28-0.020
-0.33
24
1061
30
103
YQS200-22
1075
114
YQS200-25
1141
123
YQS200-30
1246
147
YQS200-37
1355
155
YQS200-45
1465
161

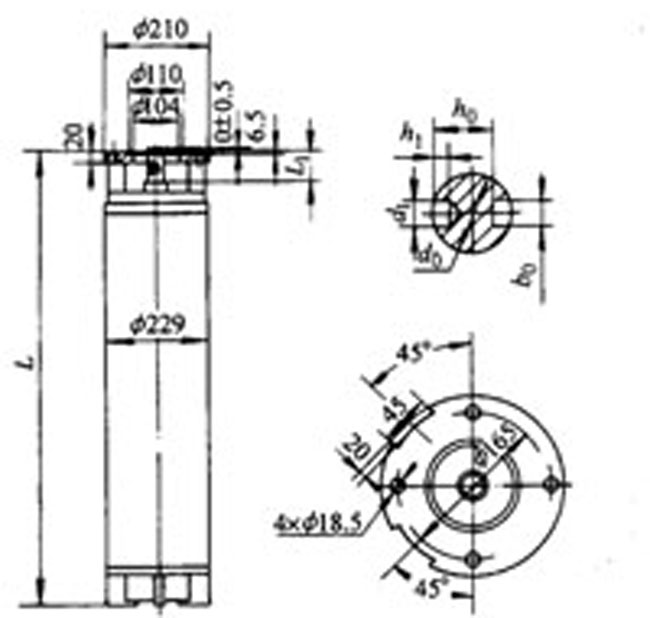

YQS系列井用潛水三相異步電動機外形及安裝尺寸

型號
d0
d1
h1
h0
b0
L
L1
重量/kg
YQS250-18.5
ф28-0.020
-0.33
7.5
6
24
8
1097
55
152
YQS250-22
1127
157
YQS250-25
1157
168
YQS250-30
1197
180
YQS250-37
1267
187
YQS250-45
ф38-0.020
-0.33
9.5
7
33
10
1337
70
210
YQS250-55
1467
221
YQS250-63
1567
250
YQS250-75
1677
282
YQS250-90
1807
310
YQS250-100
1887
329
