     一、      概述
YHLQ-H系列船舶起貨機用恒力矩步電動機，具有恒力矩變極變速特性，籠形結構，強迫通風，船用防水式。
該電動機式用于船舶甲板起貨機械的電力拖動，可用于頻繁操作、經常起動、制動及正反轉的場所。
該電動機具有性能優良、使用可靠、結構先進合理、安裝使用方便、適應性互換性好等特點。是目前船舶甲板起貨機械較為理想的電力拖動用的電動機。
使用條件 海拔為0m；周圍冷卻空氣最高允許溫度為+45℃；空氣相對溫度不大于95%；周圍橫傾45℃，長期橫傾15℃，長期縱傾10°；具有沖擊及振動的場所；周圍介質中有霉菌、鹽霧及凝露。
電動機的額定電壓380V，頻率50HZ或440V60H.
型號含義
YHLQ-H系列船舶起貨機用恒力矩異步電動機概述及結構簡介

     二、      結構簡介
YLKQ-H系列電動幾機繞組和制動器的勵磁繞組均用F級絕緣，當周圍冷卻空氣最高允許溫度為+45℃時，其饒組溫生限值不超過100K（用電阻法測量），軸承（軸伸端）的允許溫度不超過95℃（用溫度計測量）。
定子：電動機轉子鐵心由0.5mm厚硅剛片疊成，兩端有端板靠壓圈和弧形鍵固定在由鋼板焊接成的機座內，采用雙層散下疊繞組，4極和8極各有一套繞組，分別放在槽子底部和上部，在4極和8極繞組端分別埋置2只熱敏電阻，以保護電動機可靠運行。
轉子：電動機轉子鐵心也由0.5mm厚硅剛片疊成，雙籠型轉子上的導條上籠用黃銅條下籠用紫銅條，通過紫銅導電圈將上、下籠導條分別焊接成一體，用孤鍵將轉子鐵心固定于轉軸上。
制動器：電動機采用直流圓盤式電磁制動器，由電磁鐵、制動件、彈簧等組成。
當電動機接入電源后，電磁制動器也同時工作，立即將銜鐵吸上（埋置在電磁鐵內的彈簧壓縮）制動件即與銜鐵和端蓋脫開，制動件與轉子一起轉動。當切短斷電源后。當切斷電源后、電磁制動器也同時斷電，電磁鐵失去電磁吸力，彈簧立即推動銜鐵壓緊摩檫塊產生摩檫力矩，將電動機轉子立即剎住。制動器備有人工釋放裝置。
軸伸：電動機軸伸為圓株形。
YHLQ-H電動機為穿用防水式，其中YHLQ（D）530-H自帶風機強迫通風外冷式。
YHLQ-H電動機安裝方式為機座不帶底腳，有凸緣，臥式安裝。

型號
額定功率/KW
額定電流/A
額定轉速/（r/min）
效率（%）
功率因數
50HZ
380V
60 HZ
440V
50HZ
380V
60 HZ
440V
50HZ
380V
60 HZ
440V
YHLQA（D）250-4/8-H
7.5/3.7
7.5/3.7
17.2/13
15/11.1
1440/710
1700/830
82/76
0.81/0.57
YHLQA（D）350-4/12-H
15/5
15/5
34.3/26.6
29.6/23
1440/450
1700/510
82/68
0.81/0.42
YHLQA（D）530-4/8/28-H
30/15/3.7
30/15/3.7
71.4/54.1/—
61.7/46.7/16
1440/710/220
1700/830/260
84/78/—
0.76/0.54/0.3
YHLQA（D）530-4/8/28-H
38/19/4.1
38/19/4.4
84.9/65.6/71.6
73/56.7/66.4
1440/710/200
1440/830/230
83/80/29
0.82/0.55/0.3
YHLQA（D）550-4/8/24-H
44/22/5.2
44/22/5.2
97.2/66.6

1440/710/220
1700/830/260
86/81/—
0.8/0.62/—
YHLQA（D）300-4/8
7.5/3.7
7.5/3.7


1500/750
（同步轉速）
1800/1900/—（同步轉速）


YHLQA（D）500-4/8/24
44/22/5.2
44/22/5.8
91.5/63.9/53.3
80/56/49
1430/667/193
1730/810/260
88.7/81.6/47.9
0.83/0.64/0.30
YHLQA（D）680-4/8/24
60/30/—
60/30/—


1500/750
（同步轉速）
1800/1900/—（同步轉速）



型號
堵轉電流/額定電流
堵轉轉矩/額定轉矩
最大轉矩/額定轉矩
外形尺寸/mm
負載
持續率（%）
50HZ
380V
60 HZ
440 V
50HZ
380V
60 HZ
440 V
50HZ
380V
60 HZ
440 V
長
寬
高
YHLQA（D）250-4/8-H
4.5/2.5
5.5/3.5
1.6
1.8
2/2.2
2.1/1.8
2.2/2
739
427
350
25/25
YHLQA（D）350-4/12-H
4.5/2.5
5.5/3.5
1.6/1.8
2/2.2
2/1.8
2.2/2
1035
550
450
25/15
YHLQA（D）450-4/8/24-H
4.5/4/2.5
4.5/4/2.5
5.5/4/2.5
1.6/1.6/1.8
2/1.8/1.8
2.2/2/2
1300
855
960
25/25/25
YHLQA（D）530-4/8/28-H
4.5/4/2.5
5.5/4/2.5
1.6/1.6/1.8
2/2/2.2
2/1.8/1.8
2.2/2/2
1410
780
1010
25/25/25
YHLQA（D）550-4/8/24-H
4.5/4/2.5
5.5/4/2.5
1.6/1.6/1.8
2/2/2.2
2/1.8/1.8
2.2/2/2
1410
780
1010
25/25/25
YHLQA（D）300-4/8









25/15
YHLQA（D）500-4/8/24
3.57/2.11/1.24
3.57/2.11/1.24
3.96/2.35/1.66
1.9/1.94/2.44
21.1/1.93/2.0




25/25/25
YHLQA（D）680-4/8/24









40/­—/—
YHLQ-H系列船舶起貨機用恒力矩異步電動機外形尺寸

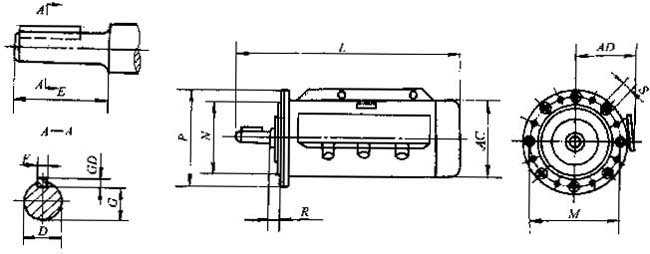

圖1YHLQ系列外形尺寸（不帶風箱）（見表2）
表2 YHLQ-H（D）250、300-4/8、350-4/12外型尺寸表。     （單位：mm）
型號
M
N
P
S
螺栓
螺孔數
D
E
F
G
GD
R
AC
AD
L
YHLQA（D）250-4/8
326
250
355
19
MM16
8
—
110
14
39
—
33
355
252
739
YHLQA（D）300-4/8
250
300
400
42
110
12
37
8
35
355
252
739
YHLQA（D）350-4/12
400
350
450
50
110
16
18
8
60
414
325
1025
YHLQ-H系列船舶起貨機用恒力矩異步電動機外形尺寸

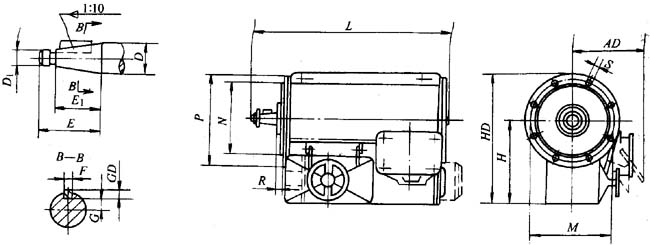

圖2  YHLQ-H系列外形尺寸圖（ 帶風箱）（見表3）
         表3  YHLQ-H（D）450～680-4/8/24外形尺寸表        （單位：mm）
型號

M
N
P
S
螺栓
螺孔數
D
E1
E
F
G
GD
D1
R
AD
HD
H
L
YHLQ-H（D）
450-4/8/24
500
450
550
19
M16
8
65
105
140
18
24
10
M42×3
45
450
913
593
1395
YHLQ-H（D）
500-4/8/24
560
500
600
24
M24
8
—
105
140
20
29
—
M48×2
40
450
1050
680
1395
YHLQ-H（D）
530-4/8/24（28）
590
530
630
23
M20
8
55
82
110
16
20
9
M33×1.5
45
540
960
620
1300
YHLQ-H（D）
550-4/8/24（28）
600
550
660
23
M20
8
75
105
140
18
27.9
11
M48×3
45
450­
1010
640
1410
YHLQ-H（D）
680-4/8/24
740
680
800
24
M20
8
80
130
170
20
29.2
12
M56×4
—
­—
­—
—
—
