     一、概述
JQLX系列輪胎硫化機用電動機是一種有較高起動轉矩的電動機，專為輪胎硫化機配套。
電動機從低速至接近同步轉速時，都能穩定運行，速度越低，輸出力矩越大，堵轉時轉矩接近最大值。
為使主機停即準確，電動機帶有直流圓盤式電磁制動器。
該電動機適合用于輪胎硫化機，啟閉閘（閥），以及其他阻力矩大，短時工作的需要準確停機的機械拖動中。
使用條件額定電壓為380V；額定頻率為50HZ;絕緣等級為B級；工作定額是短時工作制；海拔不超過1000m；環境空氣溫度隨季節變化，但不超過+40℃；空氣相對濕度≤95%；滿載下全壓起動。

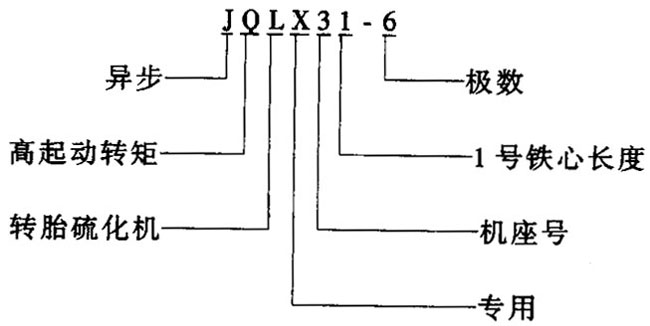

型號含義
JQLX系列輪胎硫化機用異步電動機概述及結構簡介
      二、結構簡介
JQLX系列電動機為立式安裝，無底腳，端蓋有凸緣，機殼表面并有散熱筋，全封閉自然冷卻方式。電動機的非軸伸端有直流圓盤式電磁制動器。電動機的轉子導調用高阻鋁合金材料制造，其于與普通電動機相似。
制動器的結構：電磁鐵由鐵心及勵磁繞組組成，銜接采用優質鋼板制成，銜鐵采用優質鋼板制成，制動件采用鋁合金鑄成，摩檫片采用石棉纖維壓制而成，摩檫片與制動見用鉚釘結成一體。
制動器的工作原理：制動器的工作定額與電動機是一致的，制動器用外加直流電源，當電動機接入電源，制動器線圈應同時通電，電磁鐵立即將銜鐵吸上，并使埋置在電磁鐵內的彈簧壓縮，使制動件與銜鐵和摩檫片脫開，制動件隨帶失軸套與轉子一起轉動，當電動機切斷電源，制動器應同時切斷，電磁鐵失去電磁吸力，彈簧立即推動銜鐵壓緊制動件產生摩檫力矩，將電動機轉子立即剎車。
電動機選用標準軸承，軸伸端選用308、309和311滾動軸承，非軸伸端選用308、310和312滾動軸承。
型號
額定
功率
KW
額定
電流
A
額定
轉速
（r/min）
額定
轉矩
（N·m）
堵轉
轉矩
（N·m）
堵轉
電流
工作
定額（%）
允許
工作
時間
S
效率
（%）
功率
因數
直流電磁制動
重量
Kg
額定制
動力矩
/（N·m）
額定
電流
A
勵磁繞組
直流電阻
（75℃）Ω

額定
電流
JQLX21-6
2.2
5.79
925
29
109
5.5
15
5
79
0.72
85.26
1.4
81.5
90
JQLX22-6
3.5
8.91
914
36.6
139.2
5.5
15
5
79
0.75
103.88
1.4
81.5
97
JQLX23-6
5
12.74
903
52.9
200.9
5
15
5
78
0.76
103.88
1.4
81.5
101
JQLX31-6
7.5
18.86
880
83.3
333.2
5
15
5
78
0.78
196
1.83
60.26
195
JQLX31-6
11
27.33
880
119.6
509.6
5
15
5
81
0.78
196
1.83
60.26
215
JQLX31-8
11
31
660
158.8
607.6
4.5
15
5
80
0.65
372.4
6.1
17.93
300
JQLX42-8
16
45
660
232.3
888.9
4.5
15
5
80
0.65
372.4
6.1
17.93
330

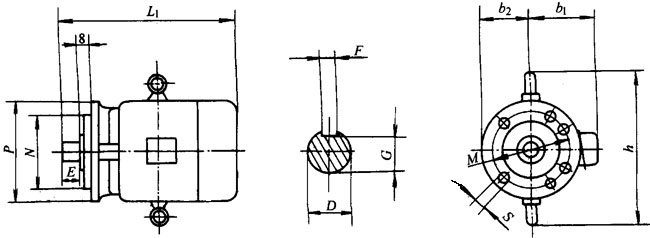

    JQLX系列輪胎硫化機用異步電動機外形及安裝尺寸

JQLX系列輪胎硫化機用異步電動機外形及安裝尺寸

機座號
D
E
F
G
M
N
P
S
凸緣中孔數n
b1
b2
h
L1
21-6
32
50
10
26.8
265
230
300
15
4
210
140
310
512
22-6
550
23-6
550
31-6
42
40
12
36.8
300
250
19
4
330
180
480
480
635
32-6
675
41-8
48
60
14
42.2
400
350
450
19
8
335
230
560
735
42-8
760
