YCTD系列低電阻端環電磁調速三相異步電動機的概述

YCTD系列低電阻端環電磁調速異步電動機與YCT系列相比，相同功率的電動機要縮小1～2個機座號，額定最高轉速平均提高4.2%，與老產品JZT2相比，剛提高8～10%，具有高效、小型、輕量化等特點。

該電動機適用于裝載機械、化纖、電線電纜、造紙、水泥、鋼鐵、橡膠、印刷、電力和起重機械等要求調速的場合，尤其適用于離心風機和水泵的速度調節，以控制流量，有顯著的節能效果。也可用于恒轉矩負載的無級調速。

工作條件

使用場合為戶內（戶外請?zhí)厥馓岢觯缓０?000m以下；環境溫度為－20～+40℃；介質為冷卻介質中不含有鐵磁性物質、塵�；蚋g金屬、破壞絕緣的氣體；電源為三相380V、50Hz，控制器為單相220V、50Hz；YCTD系列與YCT系列電動機的對比數據。

TCTD系列與YCT系列對比數據表

拖動電機功率/kw	YCTD系列		YCT系列
拖動電機功率/kw	YCTD系列/mm	額定最高轉速/（r/min）	機座中心高/mm	額定最高轉速/（r/min）
0.55 0.75	100	1250	112	1250
1.1 1.5	112	1250	132
2.2 3 4	132	1300	160
2.2 3 4	132	1300	180
5.5 7.5	160	1350	200
11 15	180	1350	225
18.5 22	200	1375	250	1320
30	225		280
37 45	250		315
55	280	1400	355
75 90	315	1400	355
110 132	355	1420	400

YCTD系列低電阻端環電磁調速三相異步電動機的結構簡介

低電阻端環電磁調速電動機是因轉差離合器的電樞采用低電阻材料（鋁或銅）作端環而得名。端環與實心鋼體采用特殊的結合工藝，保證有良好的金相結合。調速電機為組全式結構，拖動電機采用有特殊軸伸和凸緣端蓋的Y系列派生產品。轉差離合器的勵磁是由一個帶有速度負反饋系統的控制器供給，調節勵磁輸出能使調速電機在規定的調速范圍內連續地無級調速，當負載變化時，借測速負反饋系統，控制器能自動調整勵磁電流，使調速電機的輸出轉速基本上保持不變，具有恒速特性。配上特殊的控制器后，可適用于多臺同步或按比例動行。

電動機防護等級：拖動電動機為IP44，電磁轉差離全器部分為IP21。

冷卻方式：空氣冷卻，自通風。

安裝方式：有IMB3、IMB5和IMV1等幾種安裝方式。

YCTD系列電動機的主要技術數據

型號		標稱功率/kW	額定轉矩/（N·m）	調速范圍/（r/min）	拖動電機	轉速變化率（%）
YCTD100	4A	0.55	3．60	1250～100	Y80－4	I為1% II級為2% III級為3% 并由配套控制器保證。訂貨時須注明
YCTD100	4B	0.75	4．90	1250～100	Y802－4
YCTD112	4A	1.1	7．13	1250～100	Y90S－4
	4B	1.5	9．72	1250～100	Y90L－4
	6A	0.75	7．48	760～70	Y90S－6
	6B	1.1	11．0	760～70	Y90L－6
YCTD132	4A	2.2	14.1	1300～100	Y100L1－4
	4B	3	19.2		Y100L2－4
	4C	4	25.2		Y112M－4
	6A	1.5	14.5	800～70	Y100L－6
	6B	2.2	21.0	800～70	Y112M－6
YCTD160	4A	5.5	35.1	1350～100	Y132S-4
	4B	7.5	47.7	1350～100	Y132M－4
	6A	3.0	28.6	860～70	Y132S－6
	6B1	4.0	38.2		Y132M1－6
	6B2	5.5	52.6		Y132M2－6
	8A	2.2	28.4	620～60	Y132S－8
	8B	3.0	38.8	620～60	Y132M－8
YCTD180	4A	11	69.1	1350～100	Y160M－4
	4B	15	94.3	1350～100	Y160L－4
	6A	7.5	70.9	860～70	Y160M－6
	6B	11	100	860～70	Y160L－6
	8A1	4.0	51.0	620～60	Y160M1－8
	8A2	5.5	70.1		Y160M2－8
	8B	7.5	95.5		Y160L－8
YCTD200	4A	18.5	116	1375～100	Y180M－4
	4B	22	137	1375～100	Y180L－4
	6B	15	142	879～70	Y180L－6
	8B	11	138	620～60	Y180L－8
YCTD225	4A	30	189	1375～100	Y200L－4
	6A	18.5	175	870～70	Y200L1－6
	6B	22	208	870～70	Y200L2－6
	8B	15	189	620～60	Y200L－8
YCTD250	4A	37	232	1375～250	Y225S-4
	4B	45	282	1375～250	Y225M－4
	6B	30	281	879～160	Y225M――6
	8A	18.5	232	620～120	Y225S－8
	8B	22	276	620～120	Y225M－8
YCTD280	4A	55	344	1400～250	Y250M－4
	6A	37	346	900～160	Y250M－6
	8A	30	377	620～120	Y250M－8
YCTD315	4A	75	469	1400～250	Y280S-4
	4B	90	564	1400～250	Y280M-4
	6A	45	346	900～160	Y280S－6
	6B	55	421	900～160	Y280M－6
	8A	37	458	620～120	Y208S－8
	8B	45	556	620～120	Y280M－8
YCTD355	4A	110	689	1400～250	Y315S-4
	4B	132	826	1400～250	Y315M－4
	6A	75	695	900～160	Y315S-6
	6B	90	834	900～160	Y315M－6
	8A	55	682	620～120	Y315S－8
YCTD400	4A	160	1000	1400～250	Y315L1－4
	4B	200	1278	1400～250	Y315L2－4
	4C	250	1549	1420～250	Y355－4
YCTD400	6A	110	1020	900～160	315L1－6
	6B	132	1220	900～160	315L2－6
	8A	75	930	620～120	315M－8
	8B	90	1150	620～120	315L1－8
YCTD450	4A	220	1370	1400～250	355－4
	4B	250	1589	1400～250	355－4
	6A	160	1480	900～160	355－6
	8A	110	1360	620～120	355－8
	8B	132	1630		355－8

注：上海聯合電機（集團）股份公司先鋒起重電機廠的轉轉速變化率為≤3%。

電機恒轉矩負載的連續（S1）使用范圍表

配有速度負反饋控制器的調速電機的人工機械特性為硬特性，特性曲線。

YCTD系列電動機的效率用η表示

η=η₁_·η₂

式中 η₁—拖動電機的效率（可查Y系列是動機的樣本），

η₂—電磁轉差離合器的的傳遞效率，

η₂=n₂/n₁

其中 n1—拖動電機的轉轉速；

n2—調速電機的輸出轉速。

式中 n10—調速電機在10%額定轉矩下的轉速；

Ne—調速電機在額定調速范圍內的任意轉速；

Nmax—調速電機在

YCTD系列100～250外形尺寸圖（B3）

型號	A	WB	WC	D	E	F	G	H	K	AB	AD	HD	L	AA
YCTD100-4A B	160	203	40	19	40	6	45.5	100	12	200	155	210	540	40
YCTD112-4A B	190	228	45	24	50	8	20	112	12	250	155	245	630	50
YCTD132-4A B	216	267	45	28	60	8	24	132	12	315	190	285	690	60
YCTD160-4A B	279	305	70	38	80	10	33	160	15	340	210	355	825	60
YCTD180-4A B	318	368	70	42	110	12	37	180	15	390	260	385	1080	70
YCTD200-4A B	356	475	89	48	110	14	42.5	200	19	440	285	440	1170	80
YCTD225-4A	406	500	89	55	110	16	49	225	24	486	310	495	1260	80
YCTD250-4A	406	500	89	60	140	18	53	250	24	500	350	545	1370	80

注：該表數據為上海先鋒重電機廠數據。

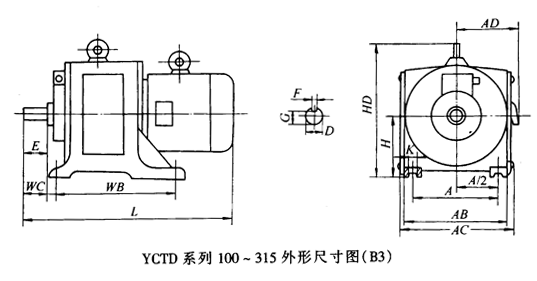

YCTD系列100～315外形尺寸圖（B3）

型號	A	WB	WC	D	E	F	G	H	K	AB	AC	AD	HD	L
YCTD100	160	203	40	19	40	6	15.5	100	Ф12	210	225	150	260	530
YCTD112	190	228	45	24	50	8	20	112	Ф12	250	275	165	285	660
YCTD132	216	267	45	28	60	8	24	132	Ф15	310	330	195	365	730
YCTD160	279	305	70	38	80	10	33	160	Ф19	380	400	235	435	900
YCTD180	318	368	70	42	110	12	37	180	Ф19	430	450	270	490	1080
YCTD200	356	457	89	48	110	14	42.5	200	Ф24	500	520	295	540	1190
YCTD225	406	500	89	55	110	16	49	225	Ф24	530	550	320	580	1290
YCTD250	406	457	89	60	140	18	53	250	Ф28	530	550	350	600	1400
YCTD280	457	508	89	65	140	18	58	280	Ф28	580	610	390	665	1520
YCTD315	508	560	89	75	140	20	67.5	315	Ф28	650	690	420	700	1670

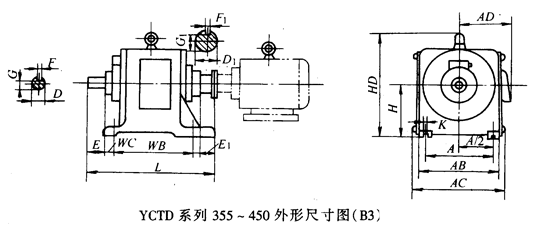

YCTD系列355～450外形尺寸圖（B3）

型號	A	WB	WC	D	E	F	C	H	K	D1	E1	F1	G1	AB	AC	AD	HD	L
YCTD 355	610	630	108	80	170	22	71	355	ф28	80	170	22	71	750	790	395	870	1310
YCTD 400	670	560	146	80		22	71	400	ф28	80		22	71	830	880	440	900	1355
YCTD 450	760	680	280	90		24	81	450	ф32	90		24	81	910	950	475	1070	1545

YCTD系列100～315外形尺寸圖（V1、B5）

型號	D	E	F	G	M	N	P	S	T	孔數	AD	AC	HF	L
YCTD100	19	40	6	15.5	215	180	250	15	5	4	150	225	320	550
YCTD112	24	50	8	20	265	230	300	15			165	275	345	680
YCTD132	28	60	8	24	300	250	350	19			195	330	465	750
YCTD160	38	80	10	33	300	250	350				235	400	550	920
YCTD180	42	110	12	37	350	300	400				270	450	620	1100
YCTD200	48		14	42.5	400	350	450			8	295	520	680	1210
YCTD225	55		16	49	500	450	500				320	550	710	1310
YCTD250	60	140	18	53	500	450	500				350	550	720	1420
YCTD280	65		18	58	600	550	660	24	6		390	610	770	1540
YCTD315	75		20	67.5	660	610	730	24	6		420	690	950	1690

注：IMB5制造范圍為H100～180mm,IMV1的制造范圍H100～315mm。

電動機調速控制器

配YCTD系列電磁調速電機的控制器為一種帶有速度反饋的晶閘管調壓裝置，供給電磁轉差離全器勵磁線圈的勵磁功率。根據速度控制的不同要求，調速電機和控制器可以配用電壓型和頻率型的測速發電機作為反饋信號。反饋量的大小可以在控制器面板上進行調整，以適應不同的機械特性硬度要求。

對于多臺電機同步運行或轉速按比例運行所需的控制器在訂購時必須具體提出要求。有關控制器的詳細說明請查閱控制器樣本和使用說明書。
