第6章 減速器樣機的加工制造及試驗研究
6.1減速器樣機的加工制造
經過對減速器在靜力學、運動學、動力學和可靠性等方面的全面分析和仿真研究后，最后確定樣機的結構參數，利用CAXA2000軟件繪制出減速器的裝配圖和全部零件圖。
由于中心輪齒形的形位精度和表面粗糙度要求很高，而且齒面沿軸線長度為較長（143mm)，所以需要在數控慢走絲線切割機床上加工，而且機床的裝夾高度要大于整個中心輪的軸線長度（234mm)，并在加工前換絲。滾柱活齒應在熱處理后通過無心磨床來保證表面粗糙度。為解決加工輸入軸兩個偏心的工作表面時，車床無法裝夾的問題，設計出專用的夾具，加工前通過實測保證工作表面的中心線與夾盤旋轉軸線同軸，從而保證加工質量�；铨X架經過熱處理和銑削后需要對活齒槽內表面拋光以保證活齒在活齒槽中順利地往復運動。

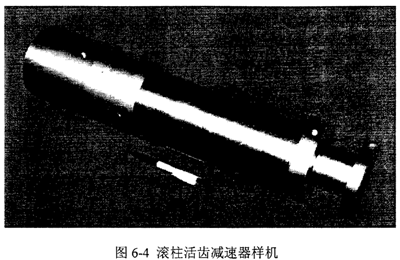

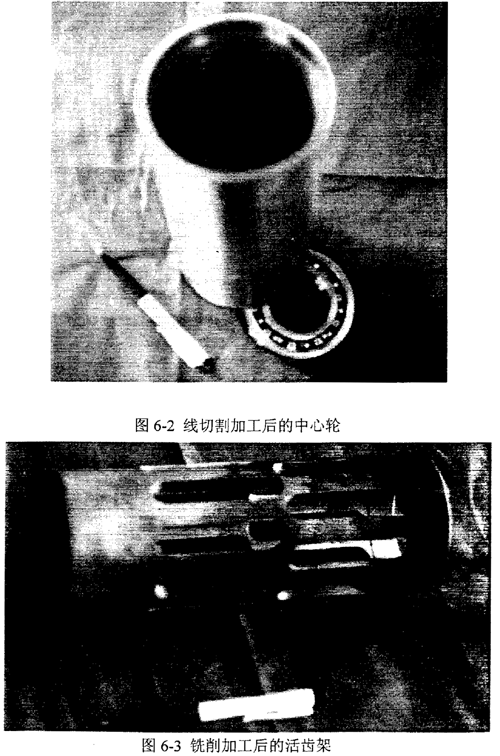

本樣機的中心輪齒形在東安發動機有限公司的航空發動機生產用慢走絲線切割機床加工。其余零件的加工及樣機裝配在哈爾濱飛機制造有限公司完成。加工后的輸入軸、中心輪、活齒架和減速器樣機分別見圖6-1、圖6-2、圖6-3和圖6-4。
旋轉密封采用外圈橡膠、內部全包并帶副唇的TC型密封，安裝時將開口對準外側高壓端。靜密封采用O型密封圈，二者的材料均選用丁氰橡膠，其工作溫度在-40℃～120℃之間，抗油性、耐磨性、機械性具佳。

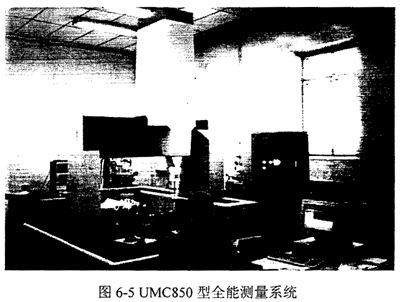

由于樣機各關鍵件的精度較高，為保證加工精度，在加工過程中采用德國ZEISS公司生產的UMC850型全能測量系統，該系統見圖6-5。
6.2減速器樣機的試驗研究
為驗證減速器樣機的性能指標是否滿足設計要求，應對其進行試驗研究。由于現場試驗費用過高（30～40萬），而該減速器又是第一臺樣機，所以應該在試驗井上進行。本試驗是在中國石油天然氣集團公司的指定測試井、大慶騰高采油技術開發有限公司的試驗井上進行的。
由于電動潛油螺桿泵采油系統的效率從本質上要遠高于傳統的游梁式抽油機系統和地面驅動螺桿泵采油系統，而減速器作為電動潛油螺桿泵采油系統的一個組成部分，其效率提升對整個系統的效率提升作用不十分明顯，另一方面，立式的試驗系統結構僅螺桿泵、減速器和電機三項的地面總高度就達到3.128m,如果測試樣機的效率，還要在樣機的輸入和輸出端上各安裝一個轉矩轉速儀，從而使得整個系統的地面高度達到4m多，己超出了實驗室吊車的吊裝高度。所以，本章不進行效率測試，只進行振動試驗研究。
6.2.1 試驗系統的組成

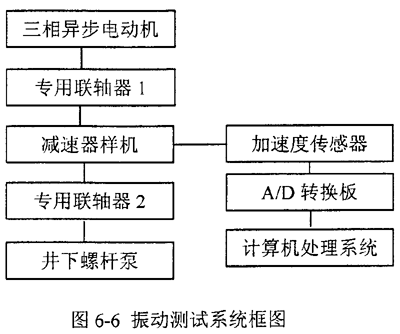

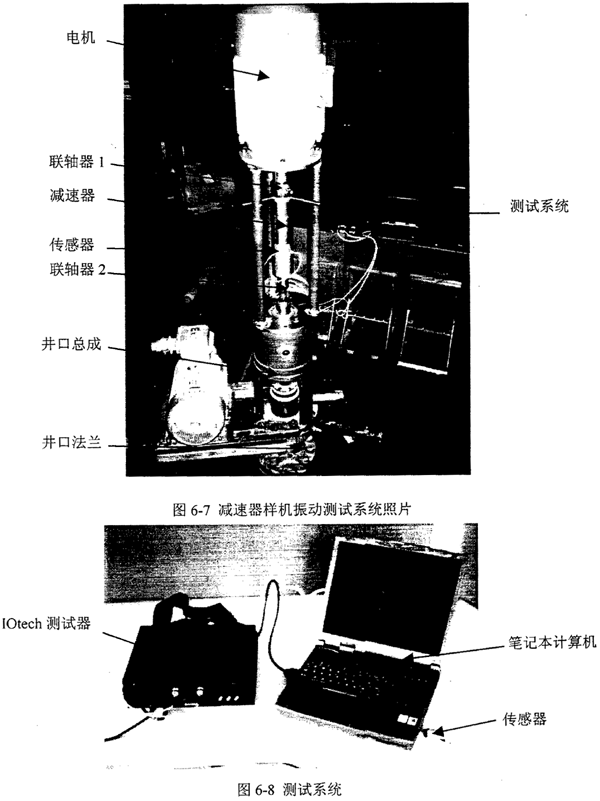

試驗系統結構見框圖6-6。電機采用Sland MACHINERYCo.,LTD上海分公司生產的型號為SD225Y4200M-30-5.95B3的電機，額定功率為30KW；螺桿泵采用大慶騰高采油技術有限公司的GLB120-12（左）型螺桿泵，它的排量為12Oml/轉，級數為12。試驗系統現場見圖6-7。
6.2.2 振動測試與分析系統
測試系統由東芝Satellite Pro Series 筆記本計算機、IOtech-Daq/216B 的PCMCLA總線A/D卡、IOtech-DBK4 的信號調理卡、IOtech-DBK10的擴展箱、KISTLER 的序號為C136140和C136145振動傳感器等部分組成（圖6-8）。
6.2.3 試驗系統專用支承架的設計

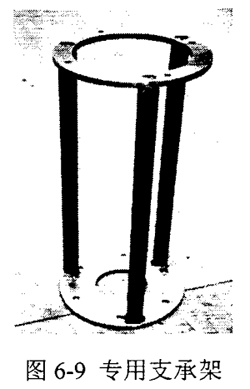

為避免電機的重量（300kg）直接作用在減速器樣機的輸入軸上，同時為增加試驗系統（高3.128m）的穩定性，設計一個專用支承架。為保證電機容易吊裝和電機輸出軸與減速器輸入軸同心，支承架上表面內孔直徑要略大于電機止口直徑。材料選用45號鋼并經調質處理。加工后的支承架見圖6-9所示。
6.2.4試驗系統加載方式

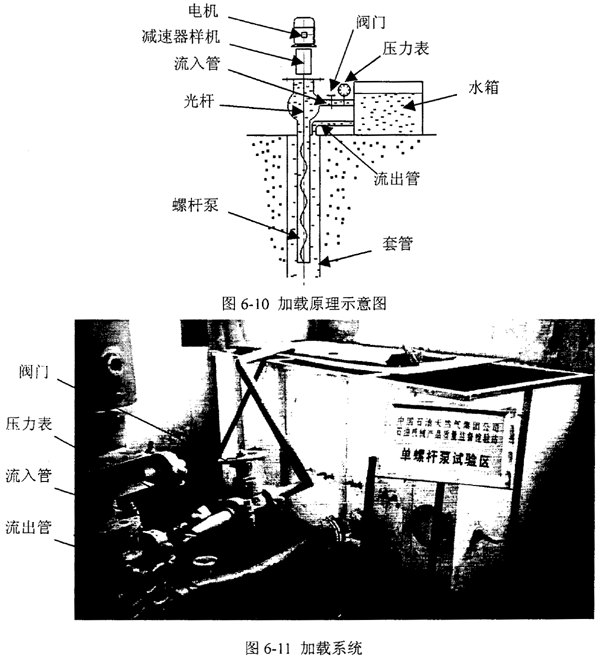

本試驗井的加載是通過將并下的水舉升到地面時，人為設置流水的阻力實現的。其加載原理見圖6-10所示。其中水箱的水由于重力的作用通過流出管流到地下。螺桿泵工作時，將井下的水舉升到地面并通過流入管送回水箱中，在流入管的管道上設有閥門和壓力表，通過它們來調整流入管內水的壓力來實現加載。具體結構照片見圖6-11。
6.2.5 測試原理及振動測試方案
減速器上各測點的振動信號由測試系統測得。系統的激振能源是整個機械傳動系統運轉過程本身產生的。測試原理是：傳動系統運轉時所產生的激振力作用在減速器上的2個加速度傳感器上，傳感器將機械振動量（加速度）的變化轉換成電量的變化，然后輸至電荷放大器，放大器將傳感器輸出的很微弱的電信號放大到A/D轉換器需要的量程范圍后送至A/D轉換器，信號通過A/D轉換器后，已由模擬量變成了離散的數字量，這些數字信號傳到計算機后，應用振動分析軟件對這些數字信號分析和處理，以獲得需要的信息。
滾柱活齒減速器是由輸入偏心軸、活齒、活齒架、中心輪和滾動軸承等構件組成的用以改變轉速的一種機械傳動裝置，工作過程中由于軸微小的彎曲變形、零件的制造和安裝誤差和嚙合剛度、嚙合力和慣性力的變化，將引起振動的產生�；铨X的嚙合沖吉、慣性沖南昌等一部分通過活齒架和輸出軸傳到支承軸承和軸承座，然后作用到殼體上，另一部分直接作用在中心輪而導致殼體的振動。同時，由于減速器采用徑向間隙較小且軸承與箱體間的相對運動也較小的滾動軸承作支承，所以選用殼體振動測試方法進行測試。殼體振動測試可以獲得較寬的動態范圍和頻率范圍。

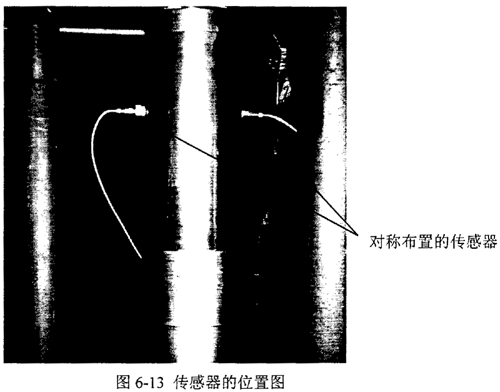

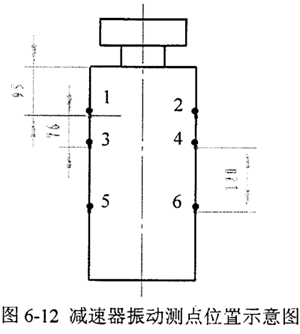

測點布置方案是關系到測量結果的一件重要工作，應選擇信號傳遞路線最短、最能反應減速器振動的部位作為測點。本實驗中測點對稱布置在減速器外殼與活齒中點在同一水平線的兩個點1 、2 上，用以采集第一排活齒引起殼體振動的信號。同樣，測點3 、4 采集第二排活齒引起殼體振動的信號。測點5 、6 布置在輸出軸的支承軸承所對應的殼體位置上，用以測量輸出軸軸承座的徑向振動。各測點的位置示意圖見圖6-12，實際測試時傳感器的位置見圖6-13。
6.2.6 試驗過程及振動測試數據的處理
6.2.6.1 減速器的跑合 將裝配完好的滾柱活齒減速器樣機及測試儀器按試驗系統的連接順序在試驗臺上逐一連接并予以定位，先不安裝下聯軸器上的圓柱銷，用手轉動電機輸出軸上的半聯軸器以檢查各回轉副轉動是否靈活。若有異常，予以調整，直至無任何異常，安裝圓柱銷并可進行跑合試驗。首先，注入適量20＃機油，空載跑合4小時，然后加滿載的20％載荷跑合2小時，接下來再加滿載的50％載荷跑合2小時。跑合試驗后，將減速器里的潤滑油排放掉，不允許有任何磨粒遺留，然后重新加入46＃機油，為后續試驗作準備。20＃機油的粘度小，便于沖走跑合中產生的金屬磨粒，而46＃機油粘度稍高，便于形成油膜。
根據美國因家標準ANSIS2.17-1980推薦的有關振動參數相宜的測振頻率范圍，這里選5000Hz，加速度單位：m/s2。

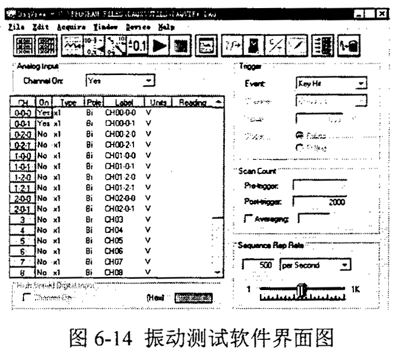

6.2.6.2振動測試數據的處理，振動信號的采集和外理軟件的性能直接關系到測試結果的準確性，本實驗采用的是IOtech開發的軟件DaqView7.2，它與IOtech測試系統具有很好的兼容性，軟件界面見圖6-14。
由于試驗井測試加載條件所限（無變頻率調速裝置及試驗用反轉螺桿泵定子、轉子間隙過大），對樣機只能在輸入轉速n=1470rpm、輸出扭矩T=50,195,330N·m工況下進行振動測試。設每秒鐘采樣點為500個，每個樣本采集時間為4秒。表6-1所示是在不同載荷情況下，在6個測振點所測到的最大加速度值。
表6-1測振點最大加速度值
| 載荷（N·m） |
測點1 |
測點2 |
測點3 |
測點4 |
測點5 |
測點6 |
| 50 |
2.372 |
-3.586 |
2.122 |
-4.110 |
2.708 |
4.500 |
| 195 |
2.372 |
-3.586 |
-2.158 |
-3.999 |
-2.794 |
-4.345 |
| 330 |
-1.692 |
-3.414 |
-2.074 |
-3.469 |
2.999 |
4.291 |
由表6-1可看出，在轉速恒定時，隨著負載的增加，各個測點的振動基本呈減小趨勢，這符合一般減速器的振動規律。另外，各測點的最大加速度值較低，表明整個減速器的振動水平較低，也證明了慣性力和慣性力矩基本達到了平衡，與設計相符合。

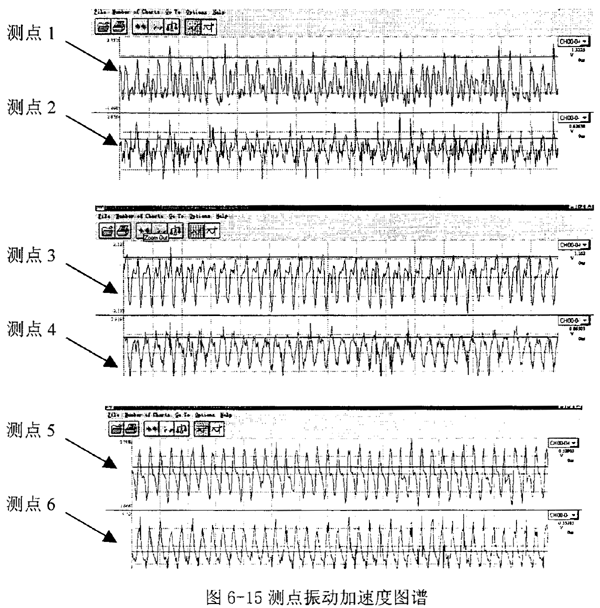

采用IOtech的PostView處理程序得到的一組輸入轉速n=1470rpm、輸出扭矩T=5ON·m時的各測點振動加速度圖譜如圖6-15所示。其中橫坐標為信號采集的時間，為便于觀察，只顯示O～1.5875�？v坐標為測點加速度的值。圖中可以看出，各曲線總體上隨時間表現出一定的周期性，這與滾柱活齒傳動的結構及工作原理相吻合，局部的微小變化是由于活齒在活齒槽內存在很小的間隙而使得活齒的運動存在微小的不確定性造成的。
6.3 本章小結
1.在理論分析的基礎上最后確定減速器的結構參數并繪制出減速器的裝配圖和零件圖。與哈爾濱飛機制造公司和東安發動機公司合作加工制造出一臺樣機；
2.設計了試驗方案，設計、加工了與該減速器配套的試驗輔助裝置，組裝了試驗系統。在中國石油天然氣集團公司的指定測試并、大慶騰高采油技術開發有限公司的試驗井上對減速器樣機進行了振動測試。測試結果表明電動潛油螺桿泵采油系統用滾柱活齒減速器的振動水平較低，其振動指標完全達到了設計要求。
