5.3.1  工程數據庫的建立

工程數據庫的對象模型選用成熟的關系型數據庫。將一個企業中庫存的零件分為常用零件、非常用零件以及新購零件。事實上，根據新購零件的使用頻繁度，一部分將列入常用零件，另一部分將列入非常用零件。

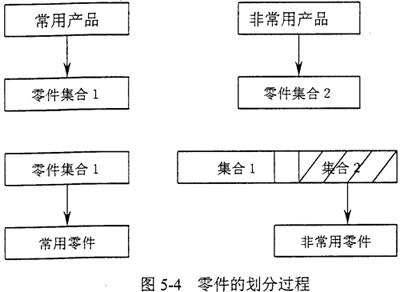

劃分常用零件與非常用零件的依據是：詳細劃分各種系列產品中對應的零件，分為常用要求和非常用要求二種狀態，常用要求下對應下的零件集合為常用零件：非常用要求下對應下的零件集合，減去常用零件集合為非常用零件，即扣除常用零件便得非常用零件。具體過程見圖5-4。

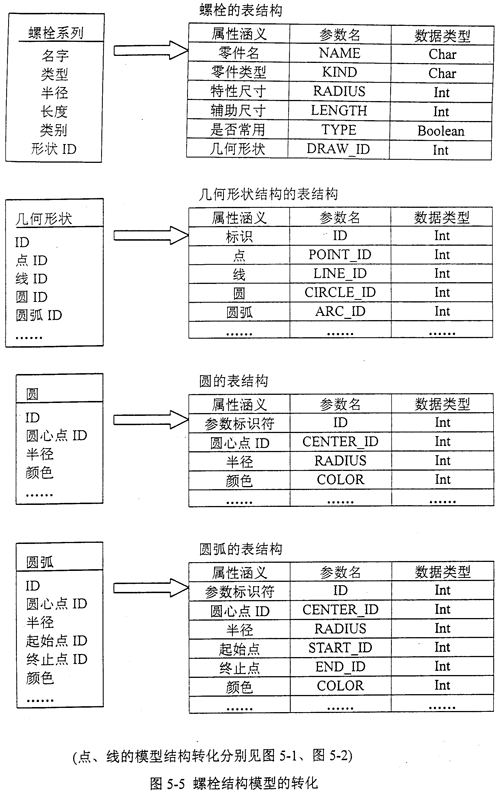

在工程數據庫中，數據庫的對象模型參數有：零件名、零件類型、零件特性尺寸、是否常用、零件輔助尺寸、零件的幾何形狀。其中，零件特性尺寸是確定具體類型的要素，而零件的幾何形狀是零件圖形單元的繪制的依據，是對零件拓?fù)潢P(guān)系的描述。下面以螺栓系列為例，由數據模型向表結構進行轉換，從復雜的結構層層轉化為單一的結構，進行詳細的敘述，見圖5-5。

5.4  項目信息管理

項目信息管理模塊中的信息存儲是一種典型的關系型工程數據庫，建立此類數據庫的核心是對其E-R（實體-關系）圖的描述以及由E-R圖向數據庫表結構的正確的轉化。

5.4.1  E-R圖原理

根據面向?qū)ο螅?0）的實體建模思想，選擇在現實世界里存在的實體作為研究對象，充分利用實體的內部特性和實體與實體之間的關系。而其數學化描述既是，詳細描述實體的內部屬性、內部屬性之間的關系以及實體與實體之間的關系，在這個實現過程中，重要的是合適的選擇實體對象，保證屬性和關系描述全面、清晰，進一步實現面向?qū)ο笙驍?shù)據庫E-R模型轉化。

E-R模型是描述中實體（Entity）與聯系（Relationship）的邏輯關系，是現實世界在經過選擇、命名、分類等抽象工作后在信息世界的具體反應。在E-R圖中，長方形表示實體型；橢圓表示實體的屬性；菱形表示實體間的聯系。E-R模型是對現實世界的一種抽象。一般地講，所謂抽象是對實際的人、物、和概念的人為處理。它抽取人們關心的共同特性，忽略非本質的細節，并把這些特性用各種概念精確的加以描述。這些概念組成了某種模型。

E-R模型是對現實世界的一種抽象。一般地講，所謂抽象是對實際的人、物、和概念的人為處理。它抽取人們關心的共同特性，忽略非本質的細節，并把這些特性用各種概念精確的加以描述。這些概念組成了某種模型。

E-R模型對現實世界有三種抽象：

1、分類（Classification)：定義某一概念作為現實世界中一組對象的類型，這些對象具有某些共同的特性和行為。它抽象了對象值和型之間的“is numberof”的語義。在E-R模型中，實體型就是這種抽象。

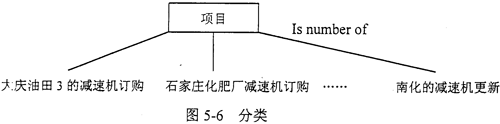

例如在企業環境里，大慶油田3的減速機的訂購是一個企業項目（見圖5-6)，表示大慶油田3的減速機的訂購是企業項目的一個，具有企業項目共同的特性和行為：項目號，項目名，項目開始時間，項目結束時間以及項目費用等。

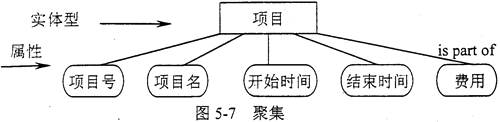

2、聚集（Aggregation）：定義某一類型的組成部分。她抽象了對象內部類型和成分之間“is part of”的語義。在E-R模型中若干屬性的聚集組成了實體型，就這種抽象。如圖5-7。

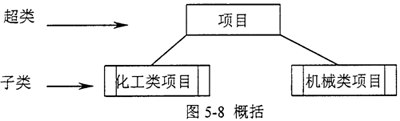

3、概括（Generalization)：定義類型之間的一種子集聯系。它抽象了類型之間的“is subset of”的語義。例如項目是個實體型，機械類項目也是實體型，化工類項目也是實體型。機械類項目、化工類項目均是項目的子集。我們把項目稱為超類（Superclass)，將機械類項目、化工類項目成為項目的子類（Subclass)，見圖5-8。

由E-R圖向關系模型的轉換規則：

(a）一個實體型轉換為一個關系模式。實體的屬性就是關系的屬性，實體的碼就是關系的碼。

(b）一個聯系轉化為一個關系模式，與該聯系相連的各實體的碼以及聯系的屬性轉換為關系的屬性，該關系的碼有三種：

·如聯系為1:1，則每個實體的碼均是該關系的侯選碼。

·如聯系為1:n，則關系的碼為n端實體的碼。

·如聯系為n:m，則關系的碼為諸實體碼的組合。

5.4.2  具體實現

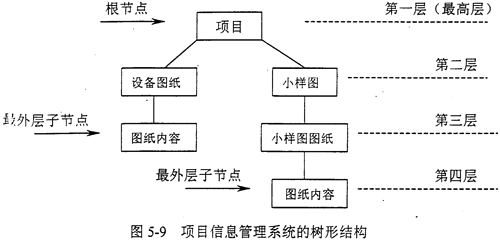

對于項目信息管理系統，有自己的特殊性，從邏輯結構上說，他是一個典型的樹型結構，每個節點除根節點外，有自己的子節點；每個節點除最外層子節點外，有自己的父節點。在本系統中，項目是整個樹結構的根節點，而個圖紙內容是最外層子節點，項目是設備圖紙和小樣圖的父節點，圖紙、小樣圖又是圖紙內容的父節點，見圖5-9。

對于這種特定的結構，要從最高層起，層層推進，由E-R模型和系統結構綜合出總的E-R圖，再根據E-R圖轉化規則，將E-R圖轉化為數據模型，最外層子節點完全屬性的，是完全依附對象的，它沒有E-R模型，具體做法：

1、列出最高層的E-R模型。在“項目信息管理”系統里，以項目為研究起點，詳細分析它的每一個屬性。同圖5-7。

2、根據圖5-9，第二層的E-R模型有設備圖紙和小樣圖模型，分別見圖5-10a和圖5-10b。

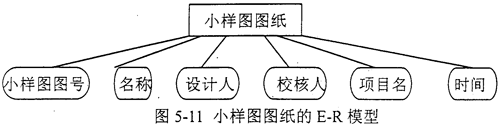

3、根據圖5-9，第三層的E-R模型是小樣圖圖紙模型，見圖5-11。

4、綜合E-R模型和系統的樹形結構以及實體對象之間的關系，總的E-R圖如下（圖5-12）：
