1.2  鋼制輸氣管道的長程裂紋擴展

1.2.1  壓力管道上的災難性事故

裂紋的快速擴展是結構最危險的一種失效形式，若不能及時抑制，可能引發結構的嚴重事故。許多工程事故的起因是管道開裂后，流體釋放導致的裂紋擴展。除石油天然氣輸送管道以外，這樣的實例還有：核反應堆管道系統、飛機機身、低溫冷藏儲箱、火箭發動機外殼、海洋石油平臺等。對該問題的研究被認為是防災減災的生命線工程，是斷裂動力學研究領域中最重要的課題之一。

由于缺陷持續擴展而導致管線開裂是高壓輸氣管線區別于輸送液體（如石油）管線的特有破壞形式。高壓輸氣管線上可能發生長距離的斷裂擴展，而輸送液態物質的管線上一般是發生泄漏或僅開裂數英尺。這種不同斷裂特征的原因在于氣體和液體具有不同的減壓特性。

輸氣管線的開裂使高壓輸送介質放空，在斷裂源兩側各產生一個減壓波向遠端擴展，減壓波速度的極限值為聲波在介質中的傳播速度。在液體介質中，聲波的傳播速度相當于其在氣體中的傳播速度數倍以上，因而減壓波速超前于裂紋的擴展速度，斷裂擴展在短時間內被有效抑止：而在氣體介質中，減壓波速較液體中慢，往往會低于管體上發生的裂紋擴展速度。在這種條件下，斷裂得以持續擴展。由于這種斷裂是在動載荷的推動力作用下高速擴展的，因而被命名為動態斷裂擴展（Dynamic Fracture Propagation）。

輸氣管線的爆裂失效給國民經濟帶來巨大的經濟損失，甚至人員傷亡。最慘烈的一次是1989年前蘇聯烏拉爾山發生的輸氣管爆裂事故，死傷1024人。五十年前首次發現的輸氣管道裂紋迅速擴展就已經達到了10⁴m的量級。通過改善工藝，加強檢測，降低鋼材的韌脆轉變溫度等辦法，脆性斷裂逐漸被遏止，但延性斷裂的危害仍不可忽視。1969年發生在美國的動態延性斷裂事故，其裂紋擴展長達260m，當時的管徑為914mm，壁厚9.5mm，鋼材等級為X65。美國的BMI(Battelle Memorial Institute）研究的最長的延性斷裂擴展為約568m。

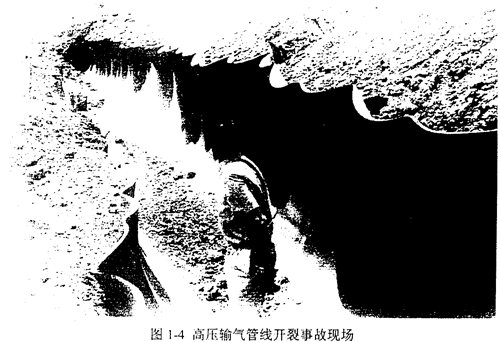

圖1-4為高壓輸氣管線開裂事故現場

1.2.2  西氣東輸管道的斷裂控制

西氣東輸管道的以下特點增加了管道斷裂控制的難度：

管道線路長，西氣東輸管線長達4000多公里，沿途地形地貌及地質條件復雜，要通過活動斷層帶和高烈度（7°～8°）的地震區，穿越或跨越黃河和長江4次。

地區溫差大（+40℃到一40℃），晝夜溫差大，季節溫差大。

輸氣壓力高。目前我國現有輸氣管線壓力最高為6.4MPa，俄羅斯實際運營的輸氣干線最高為7.5MPa，而西氣東輸管道的計劃輸氣壓力為10MPa。高壓輸送可以節省投資和運營費用，但同時也提高了對管道斷裂控制的要求和標準。

最大限度保障“西氣東輸”管線的安全可靠性，防止管道開裂并做好管道開裂后的防護工作，阻止裂紋持續擴展，杜絕惡性事故，具有十分重要的意義。

1.2.3  裂紋的成因

在鋼管軋制、焊接和鋪設的過程中，都有可能產生人為缺陷并被帶入到建成的輸送管線當中。隨著工藝水平的提高，明顯的缺陷已基本杜絕，但由于承受外力而導致的缺陷，其中包括機械損傷和在受力狀態下形核并長大的缺陷都可能會在管線工作過程中擴展并導致起裂。這些缺陷的尖端可以是鈍角（如由于化學腐蝕形成的缺陷），也可以是銳角（如由于應力腐蝕或氫脆而形成的）。此外，還有由于外力形成的壓痕，缺陷以半透孔（Part-Through-Wa11）的形式擴展。

各種缺陷依照管線鋼的類型和工作條件，呈現出三種形態：

第一類是在管線工作狀態不活躍的缺陷；

第二類是在管線工作狀態緩慢生長，但因?yàn)槲葱纬韶灤�（Through-Wall）而仍保持良性的缺陷；

第三類是在管線工作狀態下生長并貫穿管壁的缺陷。

第三類缺陷在管線工作狀態下以亞臨界擴展的形式增長，從半透孔（PTW)發展到貫穿（TW）而導致管線泄漏。它還包括缺陷穿透管壁后變?yōu)椴环�(wěn)定擴展而導致管道開裂的情形。此類缺陷導致了高壓輸氣管線的開裂，斷裂從缺陷開始沿管線向兩個方向擴展。

據對管道工業較為發達的歐洲、前蘇聯、美國和加拿大的輸氣管道失效事故的調查分析，國外輸氣管道失效的主要原因是機械損傷、腐蝕以及焊接和材料缺陷，以及其它不可預見因素（third party damage）。機械損傷是造成歐美天然氣管道失效的主要原因，在加拿大和前蘇聯腐蝕是管道失效的主要原因。其中大部分機械損傷是由人為因素造成的，可通過采取規范管理、加強巡查等措施來減少或避免；腐蝕問題日益受到各個國家的重視；焊接和材料缺陷引起的失效事故逐漸減少。然而，不可預見因素引起的管道起裂是防不勝防的，因此，人們始終關注起裂后如何防止裂紋迅速擴展。

1.2.4  鋼制輸氣管道的失效機理與預防措施

長距離鋼制輸氣管道的失效模式可分為動態脆性斷裂DBF(Dynamic Brittle Fracture）和動態延性斷裂DDF(Dynaxnic Ductile Fracture）。從產生原因和預防手段上看，動態延性斷裂是西氣東輸工程研究的重點。本小節對兩種斷裂形式作如下比較：

動態脆性斷裂的主要特征有：

●斷口為平斷口，塑性區尺寸很小，裂紋源往往在低韌性、多焊接缺陷的焊縫部位；

●裂紋形狀為波形，往往為多分枝，剪切面積越小，分枝越多；

●源區多呈放射狀，擴展區具有人字花樣；

●斷口特征以解理斷裂為主；

●開裂速度較快，開裂的速度決定于管材的斷面韌脆比；

●一般與材料韌性低、韌脆轉變溫度高或在低溫下使用有關；

●脆性斷裂的驅動力來自管壁金屬中的彈性應變能。

動態脆性斷裂的預防措施主要有：

提高焊縫和母材的韌性，使管道材料的韌一脆轉變溫度低于管道的工作溫度，同時控制焊接缺陷及管體損傷和腐蝕等。

動態延性斷裂的主要特征有：

●失效部位宏觀塑性變形較大；

●裂紋擴展主要以韌性方式進行，斷口上有明顯的撕裂和剪切特征：

●延性斷裂擴展的方向一般沿管道的軸線；

●延性斷裂止裂時，裂紋通常由軸向先向45°方向偏斜，然后迅速停止；

●延性斷裂的擴展速度與裂紋尖端處的壓力有關，還與材料的韌性、流動應力及是否有回填土等因索有關；

●延性斷裂的驅動力一方面來自管壁金屬中的彈性應變能，另一方面更主要的來自外泄氣體通過鼓脹作用給已破裂、翻開的管壁的能量。

動態延性斷裂的預防措施主要有：提高管材韌性。一些研究機構提出預測管道在特定條件下止裂韌性的經驗公式，如Battlle、Mannesm。、EPRG、BG、ANSI等，但是，由于可壓縮的高壓氣體潛在驅動管道裂紋擴展的極高危險性，對于高壓管道止裂韌性的研究仍在進行之中。

1.2.5  管道裂紋動態擴展與止裂的技術難點

從前面的起裂研究中可以看出，壓力管道上的缺陷和微裂紋的形成原因十分復雜，且大多是不確定因素。要達到完全消除裂紋擴展的可能性，有時是困難的，有時要在經濟上付出代價：降低設計負荷，增大構件尺寸，或選用高成本材料等等。

對于載荷或工作環境十分復雜，又無法實施經常性的裂紋有效監測，因而難以有效控制起裂過程的重要結構，裂紋擴展和止裂的研究的意義在于尋找避免裂紋擴展機理，以建立防止災難性破壞的第二道防線，是十分必要的。

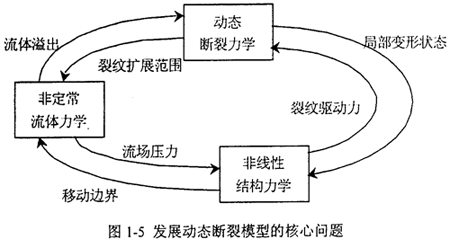

裂紋動態擴展與止裂問題涉及的是流體／結構／斷裂相互作用又相互影響的過程，如圖1-5所示。流體／結構／斷裂耦合作用下的動態裂紋擴展包括計算結構力學、流體力學和斷裂力學等相關學科的綜合:

●流體壓力作用于包含裂紋的結構，產生裂紋驅動力；

●結構開裂導致內部流體迅速溢出；

●裂紋擴展形成結構上移動的邊界條件。

與起裂問題不同，裂紋尺寸這時是一個隨時間變化的未知函數。擴展裂紋形成了結構的位移邊界條件，使得控制方程和運動邊界條件均為非線性。目前僅有少量的解析解可以用來分析裂紋擴展問題，而且還是對材料性能，載荷，裂紋幾何和運動狀態做了諸多特殊假定之后，與具體實際問題相去甚遠。

本文以斷裂動力學和計算流體力學的基本理論為基礎，立足于數值求解，通過與實驗結果相結合，對壓力管道動態裂紋擴展機理和止裂技術進行了分析、綜合和創新。在研究過程中，發展了一套針對高延性高壓鋼制輸氣管道的理論、數值分析和實驗研究方法，同時解決了西氣東輸管線的可靠性評估問題，對其他工程領域的壓力管道問題具有一定的借鑒意義。

1.3  管道動態斷裂研究綜述

1.3.1  管道斷裂動力學進展

作為保持結構完整性的關鍵性算法，斷裂動力學提供了分析快速擴展裂紋的途徑。當不穩定裂紋的起因難以控制或大幅度裂紋擴展會導致災難性后果時，動態裂紋擴展的分析顯得更為重要，其目的是保證裂紋驅動力（Crack driving force）小于管道材料的斷裂韌性（Fracture toughness)，使由于非確定因素引起的微裂紋不至于迅速擴展，從而使破壞程度限于盡可能小的局部范圍。

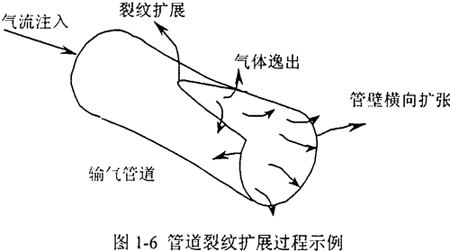

本文研究的重點將集中于如圖1-6的貯氣輸氣管線縱向裂紋擴展問題。針對這一問題，20世紀80年代末美國西南研究院（Southwest Research Institute,Texas)的M.F.Kanninen,O'Donoghue等人提出了輸氣管道縱向裂紋擴展問題的計算模型，將裂紋擴展的斷裂動力學算法同殼體有限元組合起來，發展了模擬計算程序PFRAC(Pipeline FRacture Analysis Code）。莊茁改進了其部分功能并擴展了組合受力分析的能力，發展了開裂結鉤與流體的解耦分析計算，并完成了解耦部分的計算程序。通過與實驗比較，該程序的可靠性得到了證實。

在PFRAC中，耦合部分的流體力學計算采用有限差分法，處理范圍包括二維移動邊界條件和多樣流動性能，如兩相流等；結構動力學部分基于有限元方法，采用彈一塑性殼單元，適用于大變形情況。由于采用了顯式積分，避免了剛度矩陣求逆過程，提高了計算速度。缺點是流場計算精度不高，尤其是用磨損缺口的方法簡化變形后的管壁斷面，與真實變形狀態不符。

PFRAC是為了分析天然氣管道斷裂問題而發展的，也適用于其他壓力管道和容器的結構分析。程序中管道內壓可以表示為時間的函數，因此可以用來模擬多種載荷工況，包括穩態壓力、變化壓力、沖擊載荷等。作為特例，該程序也可以對未開裂管道或容器在靜態、動態和沖擊載荷作用下進行強度和剛度的計算。在程序單元庫中包括彈簧單元、梁?jiǎn)卧�、三角形板（殼）單元、矩形板（殼）單元、管道單元、六面體實體單元等，也可以利用這些單元進行組合受力分析。

PFRAC程序在應用中不斷得到改進。Kanninen和O’Donoghue(1994)提出可以用裂紋尖端張開角CTOA(Crack Tip Opening Angle）作為對延性材料進行管道動態裂紋擴展和止裂的定量評價準則，給出的結果與實驗作了比較。

莊茁和O'Donoghue(1996）將PFRAC應用于小規模PE管道的穩態斷裂S4(small-scale steady state）實驗?zāi)�擬問題，將得到的材料斷裂韌性Gd和臨界壓力pc隨溫度、壁厚及裂紋速度變化的關系同實驗結果比較，以此定量評估全尺寸的管道斷裂問題，并在程序中加入針對附加止裂構件的分析功能并對結果進行了比較。次年他們比較了不同邊界條件下的輸氣管線裂紋快速擴展問題RCP(Rapid Crack Propagation）的PFRAC計算結果，指出軸向邊界條件對管線斷裂分析起重要作用，而端部邊界條件則影響甚微。1998年考慮了管道和巖土的共同工作，給出的有無覆蓋土層裂紋驅動力的變化規律同預計趨勢相一致。

由小川和莊茁（1999）作了鋼制管道的斷裂性能評價，進而分析了動態裂紋擴展中的尺寸效應。郭永進，莊茁（1999）考慮了裂紋快速擴展中的溫度效應。莊茁，曲紹興等（2000）發展了纖維動態橋連模型并應用于PFRAC，以模擬纖維增韌PE管道的動態斷裂性能。在以上研究?jī)?nèi)容中，裂紋擴展速度均取為實測或估計的恒定值。

求解裂紋驅動力不限于節點力釋放技術一條途徑。莊茁和O'Donoghue(1997）發展了能量平衡方法的數值計算模型，引申了各物理量的變化規律，并對兩種算法得到的結果進行了相互驗證。J,G.Wi11iams提出了天然氣管道裂紋擴展分析等效梁模型，在此基礎上，莊茁考慮彈性地基對開裂管道的影響，應用半解析半數值解法，給出了最小二乘法解答。

英國的Ivankovic等人（1997）引入有限體積法FVM(Finite Volume Method）求解輸氣管道裂紋擴展問題，其中流場的計算引入了多重網格方法，即壓力和速度不在同一網格下求解，并給出了針對小規模PE管道穩態擴展問題的計算結果。應用PFRAC程序和FVM計算天然氣PE管道，在相同幾何條件和荷載工況的前提下，所得裂紋驅動力的量值是一致的，但峰值所對應的裂紋速度區域略有差別。
