中國減速機行業最大的門戶網站！

免費注冊│會員登錄│會員中心│高級搜索| 會員權限│加入收藏│聯系我們

當前位置：減速機首頁 >> 產品大全 >> 齒輪減速機 >> SL系列大功率齒輪箱 >> SLB2.H、SLB2.M型直交軸大功率齒輪箱外形及安裝尺寸（規格13...18）

　SL系列大功率齒輪箱在線購買

　　

　本產品詳細參數

SLB2.H、SLB2.M型直交軸大功率齒輪箱外形及安裝尺寸（規格13...18）

詳細介紹：

發布時間：2008/8/5 16:55:04

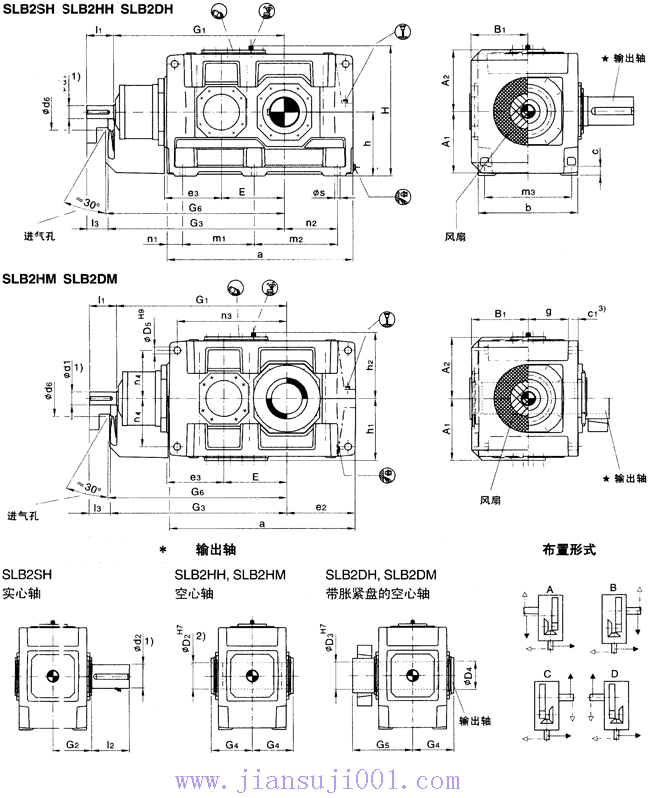

直交軸齒輪箱二級傳動臥式安裝

類型SLB2.H,SLB2.M 規格13…18

SL系列大功率齒輪箱

規格	尺寸mm
	輸入軸
	iN=5-11.2			iN=5.6-11.2			iN=5.6-11.5			iN=6.3-14			iN=7.1-12.5			G₁	G₃
	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	G₁	G₃
13	110	205	165													1070	1110
14										110	205	165				1140	1180
15	130	245	200													1277	1322
16							130	245	200							1323	1368
17				150	245	200										1435	1480
18													150	245	200	1495	1540

規格	尺寸mm
	齒輪箱
	a	A₁	A₂	b	B₁	c	c₁	d₆	D₅	e₂	e₃	E	g
13	1130	430	450	655	375	60	61±2	245	48	405	380	370	264
14	1270	430	450	655	375	60	61±2	245	48	475	380	440	264
15	1350	490	495	765	435	70	72±2	280	55	485	450	442	308
16	1440	490	495	765	435	70	72±2	280	55	530	450	488	308
17	1490	540	555	885	505	80	81±2	380	65	525	510	490	356
18	1610	540	555	885	505	80	81±2	380	65	585	510	550	356

規格	尺寸mm
	齒輪箱
	G₆	h	h₁	h₂	H	m₁	m₂	m₃	n₁	n₂	n₃	n₄	s
13	1130	440	450	460	900	465	465	580	100	305	675	340	35
14	1200	440	450	460	900	465	605	58	100	375	745	340	35
15	1340	500	490	500	1000	555	555	670	120	365	805	375	42
16	1385	500	490	500	1000	555	645	670	120	410	850	375	42
17	1500	550	555	560	1110	610	610	780	135	390	895	420	48
18	1560	550	555	560	1110	610	730	780	135	450	955	420	48

規格	尺寸mm									潤滑油			重量
	輸出軸									SLB2.H	SL2.M		重量
	SLB2SH			SLB2HH SLB2HM		SLB2DH SLH2DM				軸封			SLB2.H	SL2.M
	d₂¹^）	G₂	l₂	D₂²^）	G₄	D₃	D₄	G₄	G₅	軸封			（kg）	（kg）
13	200	390	350	-	-	-	-	-	-	140		120	2450	2350
14	210	390	350	210	390	210	215	390	53	155		130	2825	2725
15	230	460	410	-	-	-	-	-	-	220		180	3990	3795
16	240	460	410	240	450	240	245	450	620	230		190	4345	4160
17	250	540	410	-	-	-	-	-	-	320		260	5620	5320
18	270	540	470	275	510	280	285	510	700	335		275	6150	5860

1）K₆≤ф50 M₆>ф50

有關平鍵GB/T1095-1979型和中心孔，請參照平鍵和中心孔尺寸表。

2）鍵槽GB/1095-1979。

3）扭矩支撐位于工作機側。
