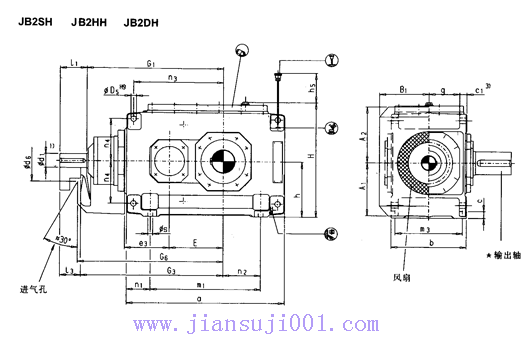

       直交軸齒輪箱

       二級傳動

       類型 JB2.H

       規格1…12

規格	尺寸mm
	輸    入    軸
	iN=5-11.2			iN=6.3-14			iN=12.5-18			G1	G3
	d11)	I1	I3	d11)	I1	I3	d11)	I1	I3
1	28	55	40				20	50	35	300	315
2	30	70	50				25	60	40	340	360
3	35	80	60				28	60	40	390	410
4	45	100	80							465	485
5	55	110	80							535	565
6				55	110	80				570	600
7	70	135	105							640	670
8				70	135	105				685	715
9	80	165	130							755	790
10				80	165	130				805	840
11	90	165	130							925	960
12				90	165	130				995	1030

規格	尺寸mm
	齒   輪   箱
	a	A1	A2	b	B1	c	c1	D5	d6	e3	E	g
1	305	125	130	180	128	18	16±1	12	110	90	90	74
2	355	140	145	205	205	18	20±1	14	110	110	110	82.5
3	405	170	17	225	225	22	24±1	18	120	130	130	88.5
4	505	195	200	270	270	28	30±1	24	150	160	160	105
5	565	220	235	320	320	28	30±1	24	160	185	185	130
6	645	220	235	320	320	28	30±1	24	160	185	220	130
7	690	270	285	380	380	35	36±1	28	210	225	225	154
8	795	270	285	380	380	35	36±1	28	210	225	270	154
9	820	310	325	440	440	40	48±1.5	36	195	265	265	172
10	920	310	325	440	440	40	48±1.5	36	195	265	315	172
11	975	370	385	530	530	50	54±1.5	40	210	320	320	211
12	1130	370	385	530	530	50	54±1.5	40	210	320	390	211

規格	尺寸mm
	齒   輪   箱
	G6	h	h5	H	m1	m3	n1	n2	n3	n4	s
1	325	130	80	275	185	155	60	70	160	105	12
2	370	145	80	305	225	180	65	75	190	115	12
3	420	175	90	360	245	195	80	70	235	132.5	15
4	495	200	80	415	295	235	105	85	285	150	19
5	575	230	150	482	355	285	105	100	330	180	19
6	610	230	150	482	435	285	105	145	365	180	19
7	685	280	180	582	450	340	120	130	405	215	24
8	730	280	190	582	555	340	120	190	450	215	24
9	805	320	205	662	530	390	145	155	480	245	28
10	855	320	215	662	630	390	145	205	530	245	28
11	980	380	240	790	645	470	165	180	580	300	35
12	1050	380	250	790	800	470	165	265	650	300	35

規格	尺寸mm									潤滑油		重量 (kg)

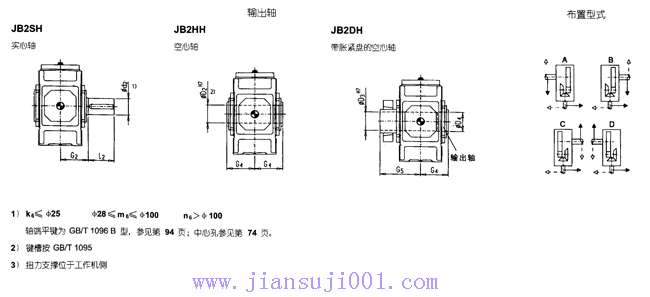

	輸出軸									軸封 (I)	迷宮式密封 (I)
	JH2SH			JH2HH		JH2DH
	d21)	G2	I2	D22)	G4	D3	D4	G4	G5
1	45	120	80	-	-	-	-	-	-	2	-	65
2	55	135	110	55	135	60	60	135	180	4	-	90
3	65	145	140	65	145	70	70	145	200	6	-	140
4	80	170	170	80	170	85	85	170	235	10	-	235
5	100	200	210	95	200	100	100	200	275	16	14	360
6	110	200	210	105	200	110	110	200	275	19	15	410
7	120	235	210	115	235	120	120	235	320	31	28	615
8	130	235	250	125	235	130	130	235	325	34	29	700
9	140	270	250	135	270	140	145	270	365	48	38	1000
10	160	270	300	150	270	150	155	270	385	50	40	1155
11	170	320	300	165	320	165	170	320	450	80	65	1640
12	180	320	300	180	320	180	185	320	455	95	71	1910
