| 申請?zhí)枺?/TD>
| 92222668 |
申請日： |
1992/05/28 |
| 公開號： |
|
公告號： |
2134541 |
| 授權日： |
1993-4-2 |
授權公告日： |
1993-5-26 |
| 專利類別： |
新型 |
國別省市代碼： |
11[中國|北京] |
| 代理機構代碼： |
11201 |
代理人： |
章瑞溥 |
| 發明名稱： |
滾柱齒環共軛傳動減速機 |
| 國際分類號： |
F16H 1/34 |
| 范疇分類號： |
27D |
| 發明人： |
王敏良 |
| 申請人： |
王敏良 |
| 申請人地址： |
北京市朝陽區八里橋北航空工藝研究所 |
| 郵編： |
100024 |
| 文摘： |

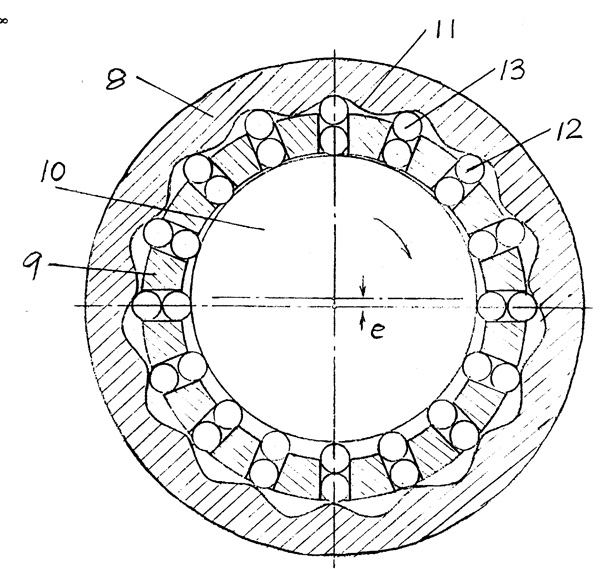

| 一種由激波器，固定齒輪，活動齒輪組成的滾柱齒環共軛傳動減速機，在固定齒輪上設置共軛曲線，在活動齒輪上安置圓柱組（或圓珠組）滾動體作為傳動嚙合副，由于采用共軛曲線嚙合傳動，所以傳動時工作平穩，噪音小，傳動效率高，可達９０％，該減速機體積小，可用于大負載傳動，使用壽命長。 |
| 主權利要求： |
| 一種有激波器，固定齒輪，活動齒輪組成的滾柱齒環共軛傳動減速機，其特征是固定齒輪為一園環，在其上有共軛曲線，活動齒輪也為一園環，沿其園周排列有若干園柱組或園珠組，每個園柱組或園珠組由幾個園柱或園珠組成，園柱組或園珠組安裝在活動齒輪上的槽內，活動齒輪安裝在固定齒輪內，且園柱組或園珠組與共軛線接觸，激波器與輸入軸相連，活動齒輪與輸出軸相連。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1996-7-17;因費用終止日 |
| |
