| 申請?zhí)枺?/TD>
| 90210937 |
申請日： |
1990/05/02 |
| 公開號： |
|
公告號： |
2077060 |
| 授權日： |
1991-9-4 |
授權公告日： |
1992-10-7 |
| 專利類別： |
新型 |
國別省市代碼： |
37[中國|山東] |
| 代理機構代碼： |
37100 |
代理人： |
朱曉光 |
| 發明名稱： |
套環滾子行星擺線減速機 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D |
| 發明人： |
王世第;薛華 |
| 申請人： |
山東省聊城內燃機廠 |
| 申請人地址： |
山東省聊城市東昌東路47號 |
| 郵編： |
252000 |
| 文摘： |
| 套環滾子行星擺線減速機是在現有滾子擺線減速機基礎上進行了改進，機芯部分設置了內環機芯和外環機芯。內環機芯擺線齒圈的外圓為雙偏心套形式，對外環機芯來講起到激波輪作用，形成了套環滾子行星擺線減速機，能夠?qū)崿F(xiàn)單臺大傳動比減速，可取代現有２臺或３臺滾子擺線減速機縮短動力傳遞距離，提高承載力，便于安裝使用，提高了效率。 |
| 主權利要求： |

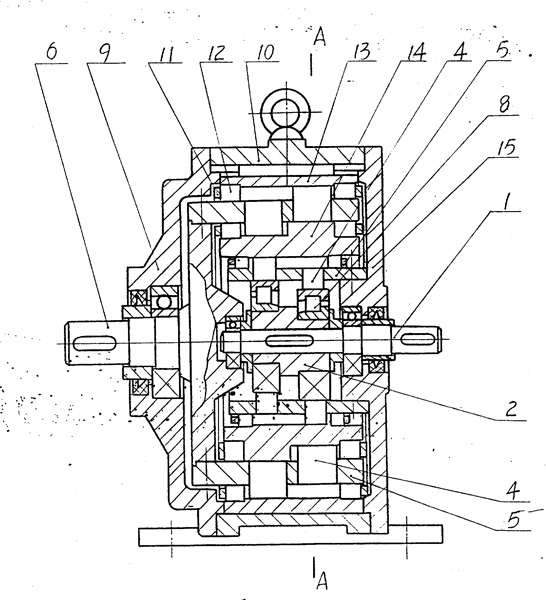

| 一種擺線減速機，其特征在于是由內環機芯、外環機芯、輸入端蓋、輸出軸、輸出端蓋、機殼等機構組成；輸入軸和輸出軸位于中心軸線上，激波輪套裝在輸入軸上，內環滾子、保持架和擺線齒圈套裝在激波輪上，外環機芯套裝在內環機芯上；內環機心和外環機芯分別由各自的滾子、保持架、定心滾子、定心滾架、擺線齒圈組成。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1993-9-1;因費用終止日 |
