| 申請?zhí)枺?/TD>
| 02218124 |
申請日： |
2002/06/13 |
| 公開號： |
|
公告號： |
2550566 |
| 授權日： |
|
授權公告日： |
2003-5-14 |
| 專利類別： |
新型 |
國別省市代碼： |
86[中國|杭州] |
| 代理機構代碼： |
33101 |
代理人： |
陳繼亮 |
| 發明名稱： |
行星擺線針輪減速機的法蘭接盤 |
| 國際分類號： |
F16H 57/00 |
| 范疇分類號： |
27D27A |
| 發明人： |
陳德木 |
| 申請人： |
陳德木 |
| 申請人地址： |
浙江省杭州市蕭山靖江鎮工業園區 |
| 郵編： |
311223 |
| 文摘： |
| 本實用新型是涉及一種行星擺線針輪減速機的法蘭接盤，法蘭接盤是由電機接盤和法蘭盤構成的一體結構，前半部分的內部結構和尺寸與相應的減速機針齒殼相配合安裝的法蘭盤相同，內腔為階梯式，前半部分外端面上設有安裝的通孔；后半部分為普通電機接盤與電機配合的結構，內腔為梯形式，后半部分的外端面上開有安裝通孔。其外型設計為普通的電機接盤形狀。本實用新型有益的效果是：采用這樣的結構，鑄鐵的消耗量會減少很多，成本會大幅下降。在加工過程中還可以減少兩次裝卡，定位及找正�？梢詼p少加工中的誤差，利于提高產品精度。又因?yàn)闇p少了裝配中的加工工序，可以提高工作效率和裝配質量，降低工時消耗，節約成本。 |
| 主權利要求： |

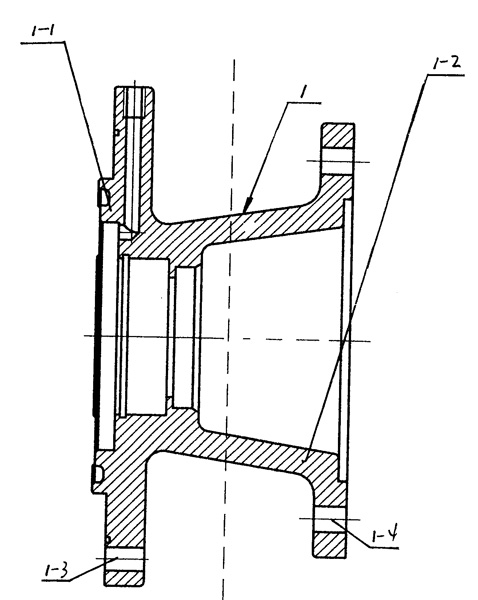

| 一種行星擺線針輪減速機的法蘭接盤，其特征在于：法蘭接盤（１）是由電機接盤和法蘭盤構成的一體結構，前半部分（１－１）的內部結構和尺寸與相應的減速機針齒殼相配合安裝的法蘭盤相同，內腔為階梯式，前半部分（１－１）外端面上設有安裝的通孔（１－３）；后半部分（１－２）為普通電機接盤與電機配合的結構，內腔為梯形式，后半部分（１－２）的外端面上開有安裝通孔（１－４）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
| |
