| 申請?zhí)枺?/TD>
| 03220108 |
申請日： |
2003/02/25 |
| 公開號： |
|
公告號： |
2644779 |
| 授權日： |
2004-9-29 |
授權公告日： |
2004-9-29 |
| 專利類別： |
新型 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
[對照表] |
代理人： |
|
| 發明名稱： |
單級超低速行星齒輪電機減速機 |
| 國際分類號： |
F16H 1/32 |
| 范疇分類號： |
|
| 發明人： |
梁永和 |
| 申請人： |
淮安捷達低速電機有限公司 |
| 申請人地址： |
江蘇省淮安市化工路53號王建中轉 |
| 郵編： |
223002 |
| 文摘： |
| 一種單級超低速行星齒輪電動減速機，它在電機的主軸上連接太陽齒輪，固定內齒輪與太陽齒輪之間有三只呈等距的行星齒輪與它們嚙合、行星齒輪連接多于其一齒的過橋齒輪，少于固定齒輪一齒的輸出內齒輪與三只過橋齒輪嚙合，超低速輸出軸連接輸出內齒輪，當電機高速轉動時，在行星齒輪齒差的作用下，輸出軸以超低速轉動。本實用新型結構簡單，傳動效率高，傳動扭矩大，可廣泛用于工業、農業、建筑、水利等各個領域。 |
| 主權利要求： |

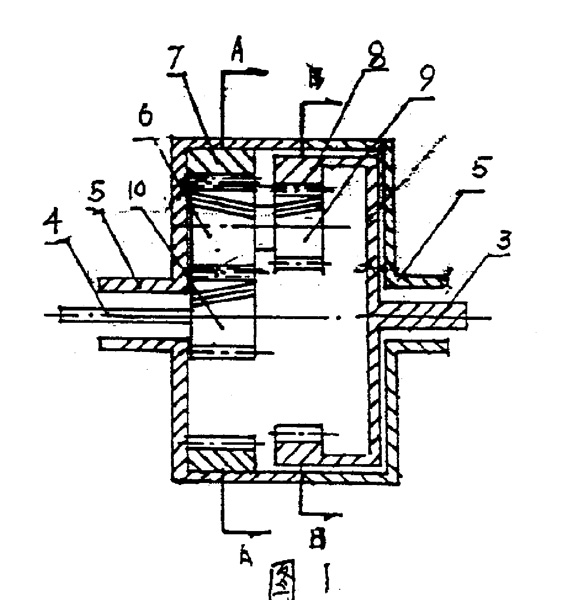

| 一種單級超低速行星齒輪電動減速機、由電機（１），減速機構（２）組成，其特征在于：電機（１）主軸（４）上連接太陽齒輪（１０），在太陽齒輪（１０）的外周齒上有三只呈等距的行星齒輪（６）與太陽齒輪（１０）嚙合、三只行星齒輪（６）外側有固定內齒輪（７）與之嚙合，三只行星齒輪（６）上各連接有多于行星齒輪（６）一齒的過橋齒輪（９），少于固定內齒輪（７）一齒的輸出內齒輪（８）與三只過橋齒輪（９）嚙合。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2006-4-19;因費用終止日 |
| |
