平行軸三級傳動圓柱斜齒輪減速機專利

來源：減速機信息網 時間：2008-7-5 9:55:49　　責任編輯：liuzhiyun

[公開說明書]

申請?zhí)枺?/TD>	200520025927	申請日：	2005/05/20
公開號：		公告號：	2793434
授權日：	2006-7-5	授權公告日：	2006-7-5
專利類別：	新型	國別省市代碼：	12[中國\|天津]
代理機構代碼：	12101	代理人：	王淦緒
發明名稱：	平行軸三級傳動圓柱斜齒輪減速機
國際分類號：	F16H 1/20
范疇分類號：	27D
發明人：	楊艾淼;歸鵬;陳明江
申請人：	天津減速機股份有限公司
申請人地址：	天津市河東區程林莊路8號
郵編：	300160
文摘：
本實用新型涉及一種平行軸三級傳動圓柱斜齒輪減速機，電動機的輸出軸上固裝的輸入小齒輪與輸入大齒輪相嚙合，形成第一級減速；中間小齒輪與固裝在輸出小齒輪軸中部軸臺上的中間大齒輪相嚙合，形成第二級減速；輸出小齒輪與固裝在輸出軸中部軸臺上的輸出大齒輪相嚙合，形成第三級減速。其中，電動機的輸出軸與減速機的三根傳動軸，側視圖中的這四根軸線點的連線，在空間呈“Ｚ”字形布局。整機的全部傳動齒輪均為斜齒輪，高強度耐磨合金的硬齒面。所以，整機具有承載能力強、傳動轉矩大、耐磨性能好、傳動平穩、振動與噪聲小、效率高、溫升低、使用壽命長，本機還具有功率范圍大，減速比的間隔小、跨距大，體積小、重量輕。有臥、仰、俯、掛等七種安裝型式，可滿足用戶的多種不同的需求。
主權利要求：
一種平行軸三級傳動圓柱斜齒輪減速機，由電動機（１）、輸入小齒輪（２）、輸入大齒輪（３）、箱體（４）、中間小齒輪軸（５）、中間大齒輪（６）、輸出小齒輪軸（７）、輸出大齒輪（８）、輸出軸（９）、法蘭盤（１０）、軸承、油封、擋圈、封油圈、鍵和緊固件組成，其特征是：電動機（１）通過法蘭蓋和緊固件固裝在箱體（４）的輸入側面上，電動機（１）的輸出軸通過鍵固裝一個套輪式的輸入小齒輪（２），輸入小齒輪（２）嚙合輸入大齒輪（３）；輸入大齒輪（３）通過鍵固裝在中間小齒輪軸（５）的中部軸臺上，中間小齒輪軸（５）的一端為軸承臺并裝有軸承，其另一端的中間小齒輪嚙合中間大齒輪（６）；中間大齒輪（６）通過鍵固裝在輸出小齒輪軸（７）的中部軸臺上，輸出小齒輪軸（７）的一端為軸承臺并裝有軸承，其另一端的輸出小齒輪嚙合輸出大齒輪（８）；輸出大齒輪（８）通過鍵固裝在空心輸出軸（９）的中部軸臺上，輸出軸（９）的兩端分別固裝有支撐軸承，兩個軸承的外圈分別安裝在箱體（４）的前、后軸承室中，兩軸承的外側分別裝有孔用擋圈、油封和油封圈；在箱體（４）的上端設置有懸掛孔（１１），在箱體（４）的輸出端還可用緊固件固裝一個法蘭盤（１０）。其中，電動機（１）的輸出軸、中間小齒輪軸（５）、輸出小齒輪軸（７）和輸出軸（９），在側視圖中的四根軸線點的連線，在空間呈“Ｚ”字形布局。
優先權項：

PCT 項

法律狀態：[免責聲明]

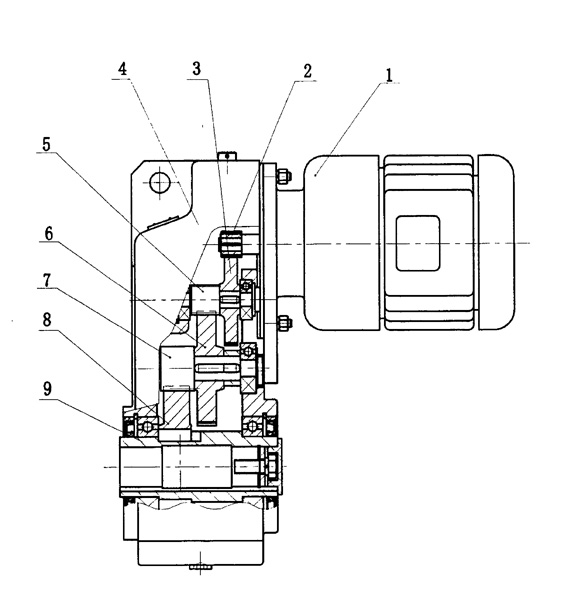

主附圖

平行軸三級傳動圓柱斜齒輪減速機
