| 申請?zhí)枺?/TD>
| 200520073713 |
申請日： |
2005/07/13 |
| 公開號： |
|
公告號： |
2814014 |
| 授權日： |
2006-9-6 |
授權公告日： |
2006-9-6 |
| 專利類別： |
新型 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
32223 |
代理人： |
陳靜巧 |
| 發明名稱： |
蝸輪蝸桿減速機新型力矩限制器 |
| 國際分類號： |
F16H 1/16;F16H 57/00;F16C 19/34 |
| 范疇分類號： |
27D |
| 發明人： |
李正心 |
| 申請人： |
李正心 |
| 申請人地址： |
江蘇省淮安市清浦區化工二村5棟2單元501室 |
| 郵編： |
223002 |
| 文摘： |
| 本實用新型屬于以蝸輪、蝸桿減速機為輸出動力而相匹配的一種力矩限制器。它是對現有力矩限制器進行結構上改進，即去掉設在殼體外的蝸輪軸端部的壓簧，而在殼體內上、下鋼心的頂、底面之間設有彈簧或彈簧與螺桿螺母組合，使上、下鋼心呈柔性結合，改原軸承為兩個相對而置的圓錐軸承，整個殼體為封閉式。本實用新型解決了原力矩限制器工作時蝸輪軸上下攛動、蝸輪、蝸桿相互“啃咬”、易于損壞和殼體內潤滑油外泄漏問題。 |
| 主權利要求： |

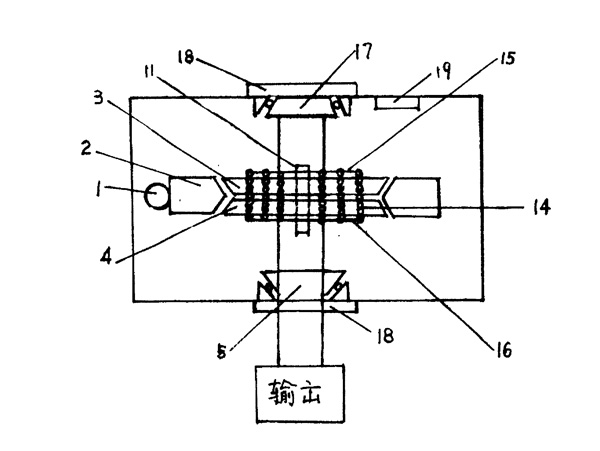

| 蝸輪蝸桿減速機新型力矩限制器，包括蝸輪（１）、蝸桿（２）、上、下鋼心（３、４）、蝸輪軸（１０）、彈簧、軸承及外殼（１３），其特征在于：它主要以彈簧作連接，使上、下鋼心呈柔性結合；它的軸承為相對設置的上、下圓錐軸承（１７、５）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
| |
