| 申請?zhí)枺?/TD>
| 98231230 |
申請日： |
1998/08/21 |
| 公開號： |
|
公告號： |
2350584 |
| 授權日： |
|
授權公告日： |
1999-11-24 |
| 專利類別： |
新型 |
國別省市代碼： |
43[中國|湖南] |
| 代理機構代碼： |
43105 |
代理人： |
蕭美哲 |
| 發明名稱： |
行星高變位內齒輪齒差減速機 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D |
| 發明人： |
孫衛忠 |
| 申請人： |
孫衛忠 |
| 申請人地址： |
湖南省株洲市601廠羅家沖72棟603號 |
| 郵編： |
412000 |
| 文摘： |
| 本實用新型涉及一種行星高變位內齒輪齒差減速機。它包括行星架、行星輪、定內齒輪和動內齒輪，特征是設置太陽輪來進行大速比減速，動內齒輪為高變位齒形結構，動、定內齒輪的中徑相等，且兩齒輪的輸入、輸出軸在同一軸心線上。本減速機既有行星減速，又有正齒輪減速，因而傳動比大而精確，效率高，且加工、安裝方便，造價低，可替代擺線針輪減速機與諧波齒輪減速機。 |
| 主權利要求： |

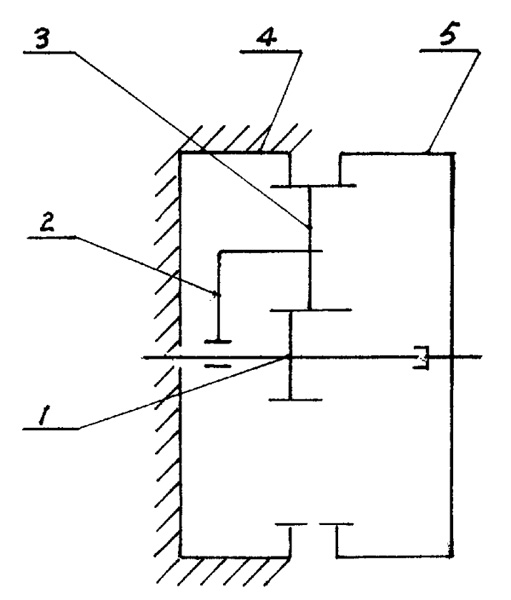

| 一種行星高變位內齒輪齒差減速機，包括行星架（２）、行星輪（３）、定內齒輪（４）和動內齒輪（５），其特征在于： Ａ、所述的行星高變位內齒輪齒差減速機內設有可大范圍進行大速比減速的兩端固定的太陽輪（１），所述的行星輪（３）的兩側分別與太陽輪（１）和定內齒輪（４）嚙合，其行星輪（３）的齒寬方向上分別與定內齒輪（４）和動內齒輪（５）嚙合； Ｂ、所述的動內齒輪（５）為高變位齒形結構，其動內齒輪（５）的中徑直寸與定內齒輪（４）的中徑尺寸相等，且兩齒輪的輸入、輸出軸為同一軸心線。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2003-9-24;因費用終止日 |
