| 申請?zhí)枺?/TD>
| 88206098 |
申請日： |
1988/05/30 |
| 公開號： |
|
公告號： |
2032668 |
| 授權日： |
1989-6-14 |
授權公告日： |
1989-11-29 |
| 專利類別： |
新型 |
國別省市代碼： |
12[中國|天津] |
| 代理機構代碼： |
00000 |
代理人： |
|
| 發明名稱： |
曲柄式擺線針輪減速機 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D |
| 發明人： |
劉繼巖;宋天豹 |
| 申請人： |
劉繼巖 |
| 申請人地址： |
天津市和平區岳陽道138號 |
| 郵編： |
|
| 文摘： |
| 一種曲柄式擺線針輪減速機，由直齒輪定軸輪系和擺線針輪少齒差行星輪系串聯組成，采用由一個輸入軸聯軸直齒輪、Ｎ（Ｎ＝２、３、４）個同步直齒輪、Ｎ個曲柄軸和２－４個行星輪構成的Ｎ個并聯平行四邊形輸入式機構，由針輪或針輪軸直接輸出，從而實現單級速比ｉ＝９－２５０中任意值、傳動效率達９０－９３％以上、轉臂軸承壽命長、附加動載小、加工工藝性好、能實現１００千瓦以上大功率傳動系列產品的目的。 |
| 主權利要求： |

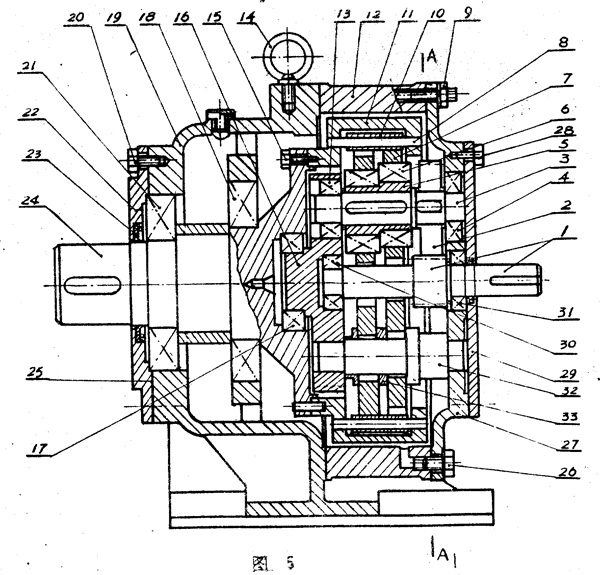

| 一種擺線針輪減速機，包括機座、端蓋、轉臂軸承、擺線輪、針輪、輸入軸、輸出軸，其特征在于一個輸入軸聯軸漸開線直齒輪沿徑向均布Ｎ個并聯同步漸開線直齒輪，輸入軸上聯軸直齒輪兩側的兩個支承軸承分別在剛性支座和軸承座上，同步直齒輪與同步軸用鍵聯接，同步軸的兩個支承軸承分別在剛性支座和軸承座上，Ｍ個擺線輪套裝在Ｎ個剛性支柱和Ｎ個曲柄軸上的轉臂軸承上，剛性支座和軸承座之間用Ｎ個剛性支柱固結一體，針輪園環平端面與輸出軸連接園盤園環平端面之間用螺釘和柱銷聯接，軸承座、環殼和機座之間用螺栓聯接。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1993-8-25;續延日
1995-7-26;因費用終止日 |
