行星擺線針輪減速機專利

來源：減速機信息網時間：2008-7-1 8:42:04　　責任編輯：liuzhiyun

[公開說明書]

申請?zhí)枺?/TD>	200520026486	申請日：	2005/07/04
公開號：		公告號：	2854208
授權日：	2007-1-3	授權公告日：	2007-1-3
專利類別：	新型	國別省市代碼：	12[中國\|天津]
代理機構代碼：	12101	代理人：	王淦緒
發明名稱：	行星擺線針輪減速機
國際分類號：	F16H 1/28
范疇分類號：	27D
發明人：	李向進;黃少蓮;李蔚
申請人：	天津減速機股份有限公司
申請人地址：	天津市河東區程林莊路8號
郵編：	300160
文摘：
本實用新型涉及一種行星擺線針輪減速機，由輸入部件、一級二級和多級減速部件、輸出部件三大部分組成。其減速部件由針齒殼的內孔中裝有兩個擺線輪，它們分別安裝在兩個偏心方向互成１８０°的偏心軸承上，由輸入部件的驅動，使兩個擺線輪的自轉和公轉通過輸出軸等速地傳遞轉矩。這種兩齒差、滾動轉動和硬齒面的多齒嚙合傳動，具有強度高、耐磨性好、承載能力強、傳動平穩可靠、振動和噪聲小、溫升低、效率高、使用壽命長，以及功率和傳動比范圍大、體積小、重量輕等特點，整機還設有法蘭盤式、底腳式和軸裝式等多種安裝形式，還有立、臥、仰、俯、側等安裝方式，可充分滿足用戶的多種不同的需要，并可以取代同類進口產品，以節省外匯。
主權利要求：
一種行星擺線針輪減速機，主要由輸入部件、減速部件和輸出部件三大部分組成；其中輸入部件的構成是由輸入軸（１）的中間軸臺通過平鍵固裝兩個偏心軸承（３），輸入軸（１）的內端及中間軸承臺上分別固裝有支撐軸承，輸入軸（１）上的中間支撐軸承的外圈安裝在法蘭盤（２）的中心軸承室內，法蘭盤（２）用螺栓穿過針齒殼（７）固裝在機座（１１）的輸入側面上；輸出部件的構成是由具有公轉和自轉的兩個擺線輪（４）中間圓周上的數個均勻分布的小孔內固裝有銷套（８）和銷軸（９），銷軸（９）插裝在輸出軸（１０）的內圓盤上的數個孔內，輸出軸（１０）通過兩個軸承安裝在機座（１１）的中心部位，輸出端的軸承外側固裝一個止動環，止動環的外圓上裝有雙唇油封，該油封裝在軸承的外側面，其外側的壓蓋（１２）通過螺釘固裝在機座（１１）的外端面上，其特征是：減速部件的構成，由針齒殼（７）通過緊固件裝在法蘭盤（２）和機座（１１）的中間，針齒殼（７）的內圓均勻分布有數個半圓銷孔，在每個半圓銷孔里分別裝有針齒銷（５）和針齒套（６），針齒殼（７）的內孔中裝有兩個擺線輪（４），兩個擺線輪分別安裝在兩個偏心方向互成１８０°的偏心軸承（３）上，可公轉的兩個擺線輪（４）嚙合針齒銷（５）外邊滑動的針齒套（６），兩個擺線輪（４）中間圓周上的數個均勻分布的小孔內固裝有數個銷套（８）和銷軸（９），數個銷軸（９）插裝在輸出軸（１０）的內圓盤上的數個孔內。
優先權項：

PCT 項

法律狀態：[免責聲明]

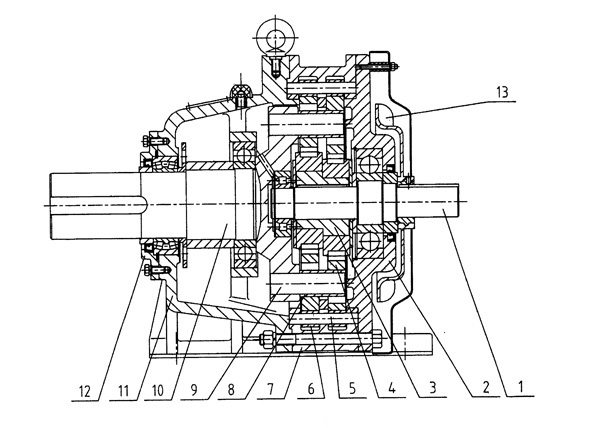

主附圖

行星擺線針輪減速機
