| 申請?zhí)枺?/TD>
| 200420066915 |
申請日： |
2004/06/10 |
| 公開號： |
|
公告號： |
2715415 |
| 授權日： |
2005-8-3 |
授權公告日： |
2005-8-3 |
| 專利類別： |
新型 |
國別省市代碼： |
93[中國|哈爾濱] |
| 代理機構代碼： |
11139 |
代理人： |
孫皓晨 滑春生 |
| 發明名稱： |
高起動轉矩永磁同步電動機 |
| 國際分類號： |
H02K 1/27 |
| 范疇分類號： |
37A22A |
| 發明人： |
劉洪預;王慶華;孫寶新 |
| 申請人： |
劉洪預;王慶華;孫寶新 |
| 申請人地址： |
黑龍江省哈爾濱市南崗區哈工大園丁小區3號樓2單元1502室（校外街 |
| 郵編： |
150001 |
| 文摘： |

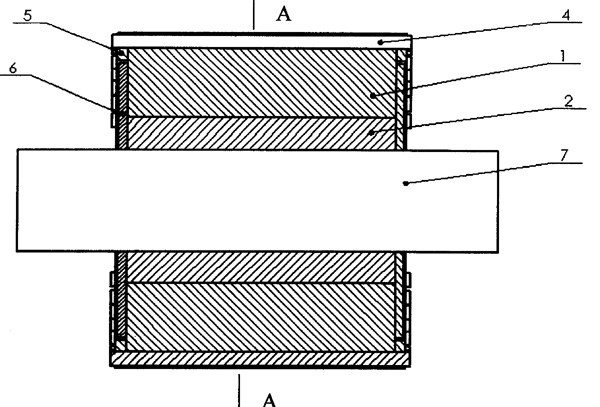

| 一種高起動轉矩永磁同步電動機，包括定子和轉子，所述的轉子包括分體式磁極、隔磁套、永磁體、導條、端環和轉軸，隔磁套的軸心孔套固在轉軸上，分體式磁極呈扇形沿圓周均布并連接在所述隔磁套的外周面，在每一分體式磁極的徑向界面均設有永磁體，該永磁體的充磁方向是轉子的切向方向，且相鄰兩塊永磁體同極性相對；在所述的分體式磁極的外周面內均布又有多根軸向的導條，該導條的兩端與設在分體式磁極兩端的端環連接；所述的分體式磁極由多片導磁薄板磁極沖片迭裝而成。本實用新型具有高起動轉矩，大過載能力，高的運行效率。解決了抽油機動力“大馬拉小車”的問題，有明顯的節能效果。 |
| 主權利要求： |
| 一種高起動轉矩永磁同步電動機，包括定子和轉子，其特征在于：所述的轉子包括分體式磁極、隔磁套、永磁體、導條、端環和轉軸，隔磁套的軸心孔套固在轉軸上，分體式磁極呈扇形沿圓周均布并連接在所述隔磁套的外周面，在每一分體式磁極的徑向界面均設有永磁體，該永磁體的充磁方向是轉子的切向方向，且相鄰兩塊永磁體同極性相對；在所述的分體式磁極的外周面內均布又有多根軸向的導條，該導條的兩端與設在分體式磁極兩端的端環連接；所述的分體式磁極由多片導磁薄板磁極沖片迭裝而成。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
