| 申請?zhí)枺?/TD>
| 89212137 |
申請日： |
1989/02/04 |
| 公開號： |
|
公告號： |
2053396 |
| 授權日： |
1990-6-13 |
授權公告日： |
1990-10-3 |
| 專利類別： |
新型 |
國別省市代碼： |
43[中國|湖南] |
| 代理機構代碼： |
43113 |
代理人： |
唐國平 |
| 發明名稱： |
高效三相異步電動機 |
| 國際分類號： |
H02K 3/28;H02K 17/12 |
| 范疇分類號： |
37A |
| 發明人： |
張奇士;陳文虎;張哲明;黃聽法;張治平 |
| 申請人： |
張哲明;張奇士;陳文虎;黃聽法;張治平 |
| 申請人地址： |
湖南省長沙市長沙電機廠宿舍砂子壙1棟2樓202號 |
| 郵編： |
|
| 文摘： |
| 高效三相異步電動機是對現有ＪＯ２系列電動機的改進，它是將現有的６０°相帶定子繞組的每相帶槽數ｑ，按一定要求分為ｑ－［Ｙ］和ｑ－［△］兩部分，各自為一個相帶，再將幾對磁極下的同組同相的ｑ－［Ｙ］和ｑ－［△］的極相組分別以一定方式連接后，將得到的ａ－［Ｙ］、ｂ－［Ｙ］、ｃ－［Ｙ］、ａ－［△］、ｂ－［△］及ｃ－［△］繞組連接成星——三角串聯繞組。本實用新型電動機損耗小、效率高，同時功率因數、最大轉矩、堵轉轉矩及堵轉電流等性能指標均超過或達到同功率同轉速Ｙ系列電動機水平。 |
| 主權利要求： |

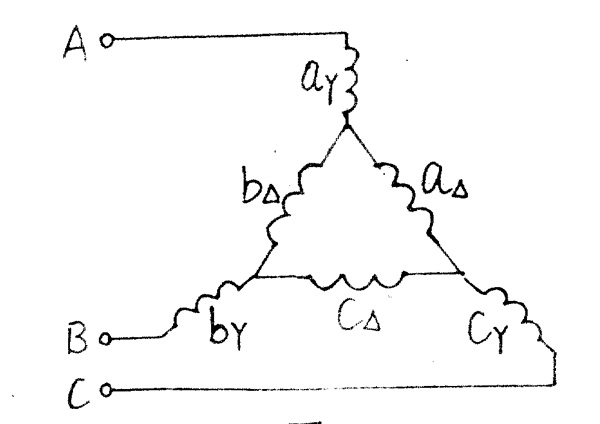

| 一種僅對現有的ＪＯ２系列電動機的定子繞組加以改進的高效三相異步電動機，其特征在于，定子繞組是將現有６０°相帶繞組的每相帶槽數ｑ，按一定要求分為ｑ↓〔Ｙ〕和ｑ↓〔△〕兩部分，各自為一個相帶，如此則將每對磁極下的定子槽數分為十二個相帶，然后將十二個相帶平均分為六個相帶的星（Ｙ）形組和六個相帶的三角（△）形組兩個組，每組又平均分為ａ、ｂ及ｃ三相，再將幾對磁極下的同組同相的ｑ↓〔Ｙ〕和ｑ↓〔△〕的極相組分別或并聯或串聯或混聯后，將得到的ａ↓〔Ｙ〕、ｂ↓〔Ｙ〕及ｃ↓〔Ｙ〕繞組接成星（Ｙ）形，將得到的ａ↓〔△〕、ｂ↓〔△〕及Ｃ↓〔△〕繞組接成三角（△）形，然后將星（Ｙ）形繞組和三角（△）形繞組以串聯方法連接起來，最后形成星－－三角串聯繞組。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1994-6-15;屆滿日 |
