| 申請?zhí)枺?/TD>
| 200520100814 |
申請日： |
2005/03/08 |
| 公開號： |
|
公告號： |
2775926 |
| 授權日： |
2006-4-26 |
授權公告日： |
2006-4-26 |
| 專利類別： |
新型 |
國別省市代碼： |
86[中國|杭州] |
| 代理機構代碼： |
[對照表] |
代理人： |
|
| 發明名稱： |
新型自起動永磁同步電動機 |
| 國際分類號： |
H02K 21/14;H02K 1/27 |
| 范疇分類號： |
37A |
| 發明人： |
曹小元 |
| 申請人： |
曹小元 |
| 申請人地址： |
浙江省杭州市拱墅區米市巷街道古新路3幢1單元503室 |
| 郵編： |
310005 |
| 文摘： |

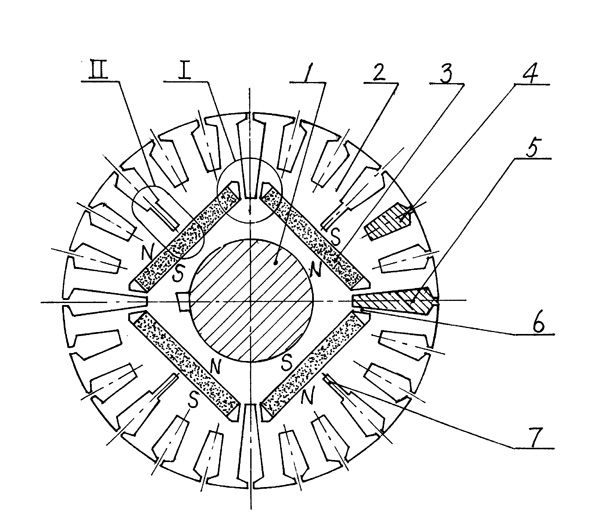

| 一種新型自起動永磁同步電動機，該裝置包括機座及組裝其內的定子，由轉軸（１）、鐵芯（２）、磁鋼（３）、鼠籠導條（４）和（５）構成的轉子，其特征在于內置式徑向分布的磁鋼，軸向裝入鐵芯的磁鋼槽（３１）內，磁鋼槽位于鼠籠導條槽（４１）的下方，而鼠籠導條槽（５１）位于各磁鋼槽相鄰極間的對稱軸線上，形成多對極間隔磁橋（６），控制槽（７）位于磁鋼槽（３１）的對稱軸線上。本實用新型的優點是：所述轉子沖片為一整體結構，機械強度高；磁鋼布局合理，安裝方便；采用了極間隔磁橋，永磁材料的利用率高，牽入同步能力強，高效節能；采用了控制槽，使交、直軸電抗近于相等，起動性能好。 |
| 主權利要求： |
| 一種新型自起動永磁同步電動機，包括機座及組裝其內的定子，由轉軸（１）、鐵芯（２）、磁鋼（３）、鼠籠導條（４）和（５）構成的轉子，其特征在于內置式徑向分布的磁鋼（３），軸向裝入轉子鐵芯（２）的磁鋼槽（３１）內，磁鋼槽（３１）位于鼠籠導條槽（４１）的下方；而鼠籠導條槽（５１）位于各磁鋼槽相鄰極間的對稱軸線上，形成多對極間隔磁橋（６）；控制槽（７）位于磁鋼槽（３１）的對稱軸線上；所述鐵芯（２）的轉子沖片為一整體結構。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
