| 申請?zhí)枺?/TD>
| 200620084813 |
申請日： |
2006/05/29 |
| 公開號： |
|
公告號： |
2926659 |
| 授權日： |
2007-7-25 |
授權公告日： |
2007-7-25 |
| 專利類別： |
新型 |
國別省市代碼： |
88[中國|濟南] |
| 代理機構代碼： |
37218 |
代理人： |
李桂存 |
| 發明名稱： |
帶塊式制動器 |
| 國際分類號： |
F16D 49/08;F16D 65/24;F16D 65/56;B66D 5/10;B66D 5/28 |
| 范疇分類號： |
27C |
| 發明人： |
胡武臣 |
| 申請人： |
濟南重工股份有限公司 |
| 申請人地址： |
山東省濟南市歷城區東郊機場路 |
| 郵編： |
250109 |
| 文摘： |
| 本實用新型涉及一種帶塊式制動器。本實用新型的帶塊式制動器，包括重錘、制動桿、液壓推動器、杠桿、若干個制動塊、制動輪、制動輪罩，各制動塊的端部用銷軸鉸接組成一段環繞在制動輪外側的圓弧，圓弧的一端與杠桿之間鉸接有拉桿，圓弧的另一端與機架之間鉸接有拉桿，其特殊之處在于：杠桿為兩級組合而成，拉桿中段帶有一長短調節螺母，制動塊的接頭處帶有間隙調節裝置。本實用新型的有益效果是，制動力矩大，制動效果好，強度高，使用壽命長，特別適用于鑿井絞車。 |
| 主權利要求： |

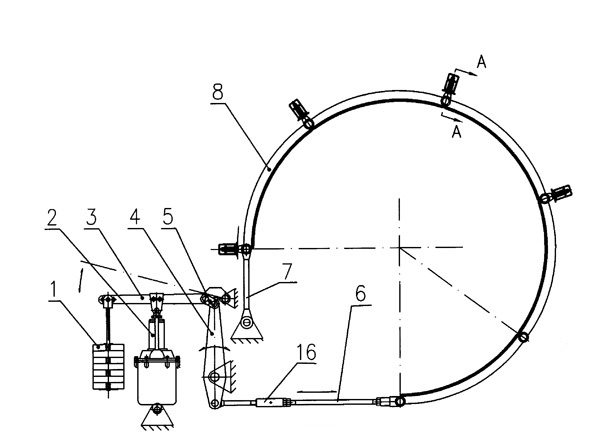

| 一種帶塊式制動器，包括重錘（１）、制動桿（３）、液壓推動器（２）、杠桿（４）、若干個制動塊（８）、制動輪、制動輪罩（１４），各制動塊的端部用銷軸鉸接組成一段環繞在制動輪外側的圓弧，圓弧的一端與杠桿（４）之間鉸接有拉桿，圓弧的另一端與機架之間鉸接有拉桿，其特征在于：杠桿（４）為兩級組合而成，拉桿中段帶有一長短調節螺母（１６），制動塊（８）的接頭處帶有間隙調節裝置。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
