| 申請?zhí)枺?/TD>
| 200610041043 |
申請日： |
2006/07/17 |
| 公開日： |
2007/01/03 |
公告日： |
|
| 公開號： |
1888461 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
32113 |
代理人： |
朱偉軍 |
| 發明名稱： |
失電制動器 |
| 國際分類號： |
F16D 65/14;F16D 65/27;B66C 11/26;B66D 5/26 |
| 范疇分類號： |
27C |
| 發明人： |
顧建平;章建明;蔡志強 |
| 申請人： |
常熟市美益電磁控制元件有限公司 |
| 申請人地址： |
江蘇省常熟市虞山鎮謝橋鎮南 |
| 郵編： |
215523 |
| 文摘： |
| 一種用于吊車、絞磨機、電動葫蘆之類的裝置上的失電制動器。包括：磁軛，磁軛的腔體中央延設有凸臺，凸臺中央具彈簧孔，基部配設調整螺釘，磁軛的腔壁偏下部有銜鐵座圈，偏上部有一組定位突緣，定位突緣與銜鐵座圈間構成有電磁線圈座腔；一電磁線圈，設在電磁線圈座腔中，電磁線圈的出線端與電源電路連接；一彈簧，一端容納于彈簧孔中，與調整螺釘接觸，另端伸展于彈簧孔外；一銜鐵，于磁軛的腔體內，與彈簧接觸，銜鐵的一側中央具凹腔，四周設凹槽，凹槽與定位突緣配合；一摩擦片，疊置于銜鐵上，中央具連軸塊孔；一連軸塊，置于連軸塊孔中，中央和側部分別開設有軸孔和固定螺釘孔，固定螺釘孔上配設固定螺釘。結構簡單，利于加工和裝配；制動面大，制動效果得以改善。 |
| 主權利要求： |

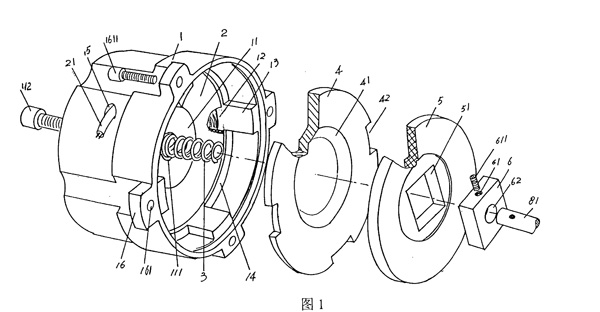

| 一種失電制動器，其特征在于它包括：磁軛（１），該磁軛（１）的腔體中央部位延設有凸臺（１１），凸臺（１１）中央具有一彈簧孔（１１１），對應于彈簧孔（１１１）的基部配設有一調整螺釘（１１２），磁軛（１）的腔體的腔壁偏下部窄縮成有銜鐵座圈（１４），腔壁偏上部以間布狀態地延設有一組定位突緣（１３），定位突緣（１３）與銜鐵座圈（１４）之間構成有電磁線圈座腔（１２）；一電磁線圈（２），設在所述的電磁線圈座腔（１２）中，電磁線圈（２）的出線端（２１）穿過預設在磁軛（１）所對應于電磁線圈座腔（１２）部位處的引出孔（１５）后與電源電路連接；一彈簧（３），一端容納于彈簧孔（１１１）中，并與調整螺釘（１１２）接觸，另一端伸展于彈簧孔（１１１）外；一銜鐵（４），座落于磁軛（１）的腔體內，與彈簧（３）接觸，銜鐵（４）的一側中央具凹腔（４１），四周間設有凹槽（４２），凹槽（４２）與定位突緣（１３）相配合；一摩擦片（５），疊置于銜鐵（４）上，中央具連軸塊孔（５１）；一連軸塊（６），設置于連軸塊孔（５１）中，中央和側部分別開設有軸孔（６２）和與軸孔（６２）貫通的固定螺釘孔（６１），固定螺釘孔（６１）上配設有固定螺釘（６１１）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
