| 申請?zhí)枺?/TD>
| 88219635 |
申請日： |
1988/05/23 |
| 公開號： |
|
公告號： |
2036169 |
| 授權日： |
1989-8-16 |
授權公告日： |
1990-1-3 |
| 專利類別： |
新型 |
國別省市代碼： |
37[中國|山東] |
| 代理機構代碼： |
00000 |
代理人： |
|
| 發明名稱： |
制動器 |
| 國際分類號： |
B66D 5/02 |
| 范疇分類號： |
32F27C |
| 發明人： |
陳存海;單昭奎;李啟才 |
| 申請人： |
東平縣科學技術委員會 |
| 申請人地址： |
山東省東平縣科委 |
| 郵編： |
|
| 文摘： |
| 本實用新型屬機械設計中基礎零部件的設計，它由帶撥爪的超越離合機械與彈簧緊閘的外抱塊制動機構組合而成。其特征是：外抱塊始終對制動輪緊閘；撥爪和星輪分別作動力的輸入端、輸出端；制動輪作超越機構的外環。本實用新型主要應用于起重機的制動，當電機啟動時，超越離合機構的撥爪帶動星輪旋轉，使星輪與制動機構脫開；電機停止轉動時，所吊重物的重力作用于星輪，與制動輪楔合鎖緊，制動輪在彈簧力作用下而產生制動。 |
| 主權利要求： |

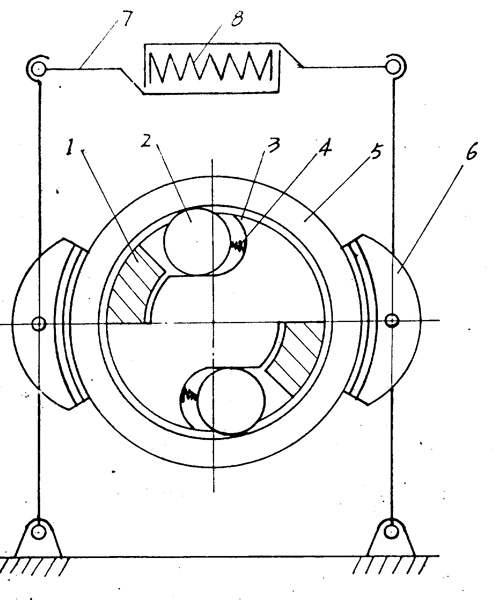

| 一種制動器。具有：由撥爪［１］、滾柱［２］、星輪［３］、彈簧［４］、外環［５］組成的超越離合機構和制動輪［５］、制動塊［６］、支架［７］、彈簧［８］組成的制動機構。本實用新型的特征在于：超越離合機構的外環就是制動機構的制動輪。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1991-10-16;因費用終止日 |
