| 申請?zhí)枺?/TD>
| 200410022853 |
申請日： |
2004/01/18 |
| 公開日： |
2005/07/27 |
公告日： |
|
| 公開號： |
1644951 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
43[中國|湖南] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
一種齒式常閉制動器 |
| 國際分類號： |
F16D 65/18 |
| 范疇分類號： |
27C |
| 發明人： |
劉現龍 |
| 申請人： |
劉現龍 |
| 申請人地址： |
湖南省長沙市岳麓區望月村三片十八棟中門205號 |
| 郵編： |
410006 |
| 文摘： |
| 一種齒式常閉制動器，包括可使主動聯軸節３帶動從動聯軸節１４共同運動的差動花鍵組、聯接主動聯軸節３和主動齒輪４的同步花鍵組、聯接制動盤１０和從動盤１３的同步花鍵組，以及利用差動花鍵組產生差動行程，使固定于支座７的摩擦體１１與離合套６、制動盤１０、從動聯軸節１４相互脫離或貼合的齒輪組，達到先解除制動、后聯軸傳動或?qū)崿F(xiàn)制動的目的。 |
| 主權利要求： |

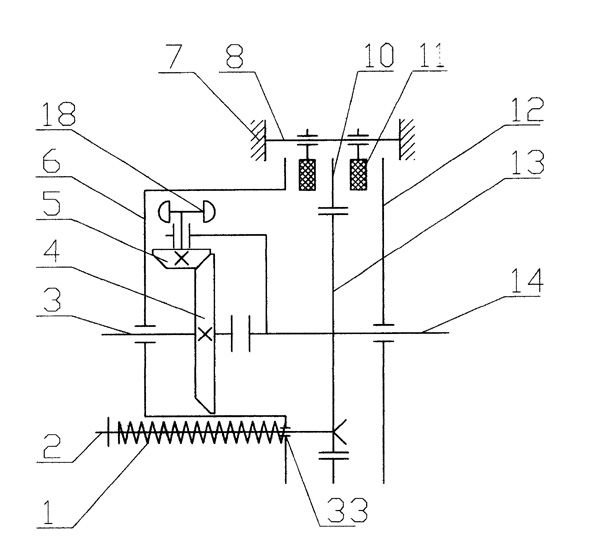

| 本發明提出一種齒式常閉制動器，包括彈簧（１）、拉桿（２）、主動聯軸節（３）、支座（７）、導桿（８）、摩擦體（１１）、從動聯軸節（１４），其特征在于，所述主動聯軸節（３）與主動齒輪（４）和所述從動聯軸節（１４）聯系，所述主動齒輪（４）與從動齒輪（５）聯系，所述從動齒輪（５）與所述從動聯軸節（１４）、離合套（６）聯系，摩擦體（１１）設在所述離合套（６）和所述從動聯軸節（１４）之間，制動盤（１０）設在所述摩擦體（１１）之間，所述摩擦體（１１）與固接在所述支座（７）上的所述導桿（８）聯系，所述從動聯軸節（１４）上固接有從動盤（１３），所述制動盤（１０）與所述從動盤（１３）聯系，所述彈簧（１）的一端與所述離合套（６）聯系，另一端與所述拉桿（２）聯系，所述拉桿（２）與所述從動盤（１３）聯系。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2007-9-12;視撤日 |
