| 申請?zhí)枺?/TD>
| 01201500 |
申請日： |
2001/02/16 |
| 公開號： |
|
公告號： |
2499629 |
| 授權日： |
|
授權公告日： |
2002-7-10 |
| 專利類別： |
新型 |
國別省市代碼： |
13[中國|河北] |
| 代理機構代碼： |
00000 |
代理人： |
|
| 發明名稱： |
接觸式異型楔塊逆止器 |
| 國際分類號： |
F16D 41/02 |
| 范疇分類號： |
27C32F |
| 發明人： |
霍永榮 |
| 申請人： |
霍永榮 |
| 申請人地址： |
河北省唐山市機場路北樓51-3-201 |
| 郵編： |
063000 |
| 文摘： |

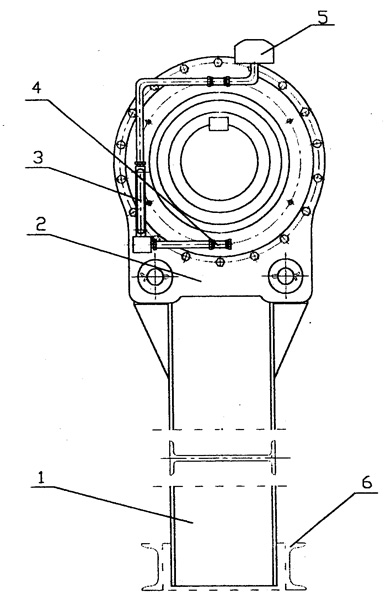

| 本實用新型公開了一種用于低速軸防逆轉的接觸式異型楔塊逆止器。它是由逆止臂、逆向楔緊裝置兩大部分組成，之間通過逆止銷軸連接，逆向楔緊裝置由內輪、異形楔塊、外圈、定位圈、制動片、冷卻潤滑裝置等構成，異型楔塊位于內輪和外圈之間，異型楔塊、定位圈、制動片通過蓄能彈簧連接成一體固定在內輪上。其內輪工作面呈凹弧狀；旋轉軸兩側各設有兩個唇形密封圈、在唇形密封圈之間設有潤滑清洗油腔。它具有結構緊湊合理、體積小、使用壽命長、密封效果好、冷卻潤滑系統可靠等優點。 |
| 主權利要求： |
| 一種接觸式異型楔塊逆止器，它由逆止臂、逆向楔緊裝置兩大部分組成，之間通過逆止銷軸連接，逆向楔緊裝置由內輪、異型楔塊、外圈、定位圈、制動片、蓄能彈簧、冷卻潤滑裝置構成，異型楔塊位于內輪和外圈之間，異型楔塊、定位圈、制動片通過蓄能彈簧連接成一體固定在內輪上，其特征在于： ａ、內輪工作面呈凹弧狀； ｂ、旋轉軸兩側各設兩個唇形密封圈、唇形密封圈之間設有潤滑清洗油腔。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2005-4-13;因費用終止日 |
