| 發明名稱： |
釜用減速機行星傳動機構 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D |
| 發明人： |
謝宗福;楊啟榮 |
| 申請人： |
重慶減速機廠有限責任公司 |
| 申請人地址： |
重慶市璧山縣璧城街道牛角灣 |
| 郵編： |
402760 |
| 文摘： |

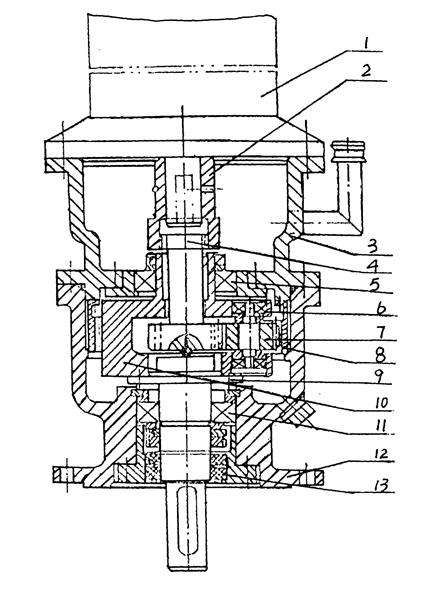

| 本實用新型涉及機械減速機。針對現有擺線行星減速機，存在著要達到１３０轉／分以上輸出轉速困難；中轉速ＬＣ型兩級圓柱齒輪減速機和Ｐ型三角帶減速機，均存在著體積大，傳動效率低，噪聲大，輸出轉速不穩定等不足，而提出一種結構簡單，采用漸開線行星齒輪傳動機械結構。所采用的技術方案是，電機１的輸出軸軸上套有連接齒套２一端，連接齒套２的另一端內齒輪與雙聯齒輪４的小齒嚙合，雙聯齒輪４的大齒與行星齒輪７嚙合，行星齒輪７與固定在下箱體１２箱內內齒圈８嚙合，行星齒輪７兩端軸上裝配有行星架軸承６，行星架軸承６裝在行星架１０上，行星架１０上部外圓套有上軸承５，螺栓穿過主軸９法蘭盤的孔與行星架１０下端面內螺紋嚙合，主軸９與下箱體１２之間軸上依次裝配有軸承１１和油封１３。 |
| 主權利要求： |
| 一種釜用減速機行星傳動機構，包括有螺栓穿過上箱體（３）的下端面法蘭盤的孔與下箱體（１２）上端面內螺紋嚙合，螺栓穿過電機（１）法蘭盤的孔與上箱體（３）連接座內螺紋嚙合，其特征是電機（１）的輸出軸軸上套有連接齒套（２）一端，連接齒套（２）的另一端內齒輪與雙聯齒輪（４）的小齒嚙合，雙聯齒輪（４）的大齒與行星齒輪（７）嚙合，行星齒輪（７）與固定在下箱體（１２）箱內內齒圈（８）嚙合，行星齒輪（７）兩端軸上裝配有行星架軸承（６），行星架軸承（６）裝在行星架（１０）上，行星架（１０）上部外圓套有上軸承（５），螺栓穿過主軸（９）法蘭盤的孔與行星架（１０）下端面內螺紋嚙合，主軸（９）與下箱體（１２）之間軸上依次裝配有軸承（１１）和油封（１３）。 |
