| 申請?zhí)枺?/TD>
| 94204804 |
申請日： |
1994/03/13 |
| 公開號： |
|
公告號： |
2185945 |
| 授權日： |
1994-10-23 |
授權公告日： |
1994-12-21 |
| 專利類別： |
新型 |
國別省市代碼： |
33[中國|浙江] |
| 代理機構代碼： |
00000 |
代理人： |
|
| 發明名稱： |
小功率滾道減速電機 |
| 國際分類號： |
H02K 7/116 |
| 范疇分類號： |
37A |
| 發明人： |
鄭曉東 |
| 申請人： |
鄭曉東 |
| 申請人地址： |
浙江省嵊縣長樂鎮樂南路2弄5號301室 |
| 郵編： |
312467 |
| 文摘： |
| 本實用新型小功率滾道減速電機由滾道減速機與小功率電機直聯而成。由固定在電機軸上的偏心軸承、具有內擺線齒形的內齒圈、安放在滾柱孔內的滾柱，三者構成內擺線傳動滾道嚙合機構。當電機軸轉動時，偏心軸承強迫滾柱沿著滾柱孔作徑向往復運動；由于內齒圈固定于電機端蓋內，且齒數比滾柱多一齒，活齒推動滾柱架反向轉動，達到減速的目的。本實用新型具有結構簡單、體積小、精度高、效率高、承載能力大、壽命長的優點，可廣泛應用于食品、醫療器械和實驗室等。 |
| 主權利要求： |

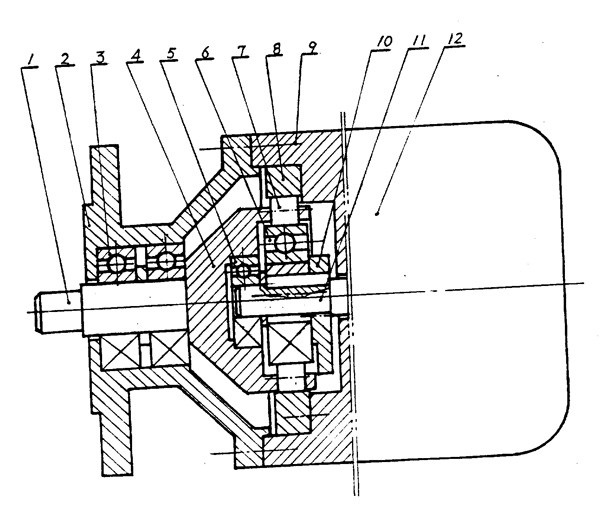

| 一種新型的低速傳動裝置，由滾道減速機及小功率電機直聯而成，其技術特征在于在電機軸（１１）上固定著偏心軸承（６），電機（１２）端蓋（９）兼作減速機的殼體，內部固定著一個內齒圈（８），其齒數為Ｚ↓［２］，齒型為內擺線的等距曲線。在偏心軸承與內齒圈之間，有一杯狀的滾柱架（４），上面均布著Ｚ↓［１］個滾柱孔，（Ｚ↓［２］＝Ｚ↓［１］＋１），內放著Ｚ↓［１］個滾柱（７）。滾柱架（４）與輸出軸（１）聯為一體，輸出軸上套有滾動軸承（３），并安裝在機座（２）內。電機端蓋與機座固接，形成一個密封內腔。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1997-5-7;因費用終止日 |
