| 申請?zhí)枺?/TD>
| 88221427 |
申請日： |
1988/12/20 |
| 公開號： |
|
公告號： |
2046565 |
| 授權日： |
1990-2-14 |
授權公告日： |
1990-7-4 |
| 專利類別： |
新型 |
國別省市代碼： |
61[中國|陜西] |
| 代理機構代碼： |
61114 |
代理人： |
郭寅生 鐘淑云 |
| 發明名稱： |
少齒數圓柱齒輪減速器 |
| 國際分類號： |
F16H 1/06;F16H 55/08;F16H 57/02 |
| 范疇分類號： |
27D |
| 發明人： |
蔣學全;高平;王寧俠;張帆 |
| 申請人： |
陜西工學院;西安減速機廠 |
| 申請人地址： |
陜西省漢中市褒河(河?xùn)|店) |
| 郵編： |
|
| 文摘： |
| 少齒數圓柱齒輪減速器，屬于可變速比傳送旋轉運動或使旋轉運動換向的齒輪傳動裝置，是一種新型的齒輪傳動裝置，減速器中齒輪齒廓曲線是漸開線或者是圓弧線，小齒輪齒數可為Ｚ＝２，３，……６，７；其齒輪副的齒數和小于現有的值，且這種減速器可以是單級或雙級的；不僅擴大了傳動比范圍，在同樣的輸入功率和轉速下，該單級減速器與目前雙級減速器效率相當，而且減速機減少了零部件和重量，降低了成本。該機已經過機械電子工業部部級鑒定，實踐已證明具有性能優越的綜合技術經濟效益。 |
| 主權利要求： |

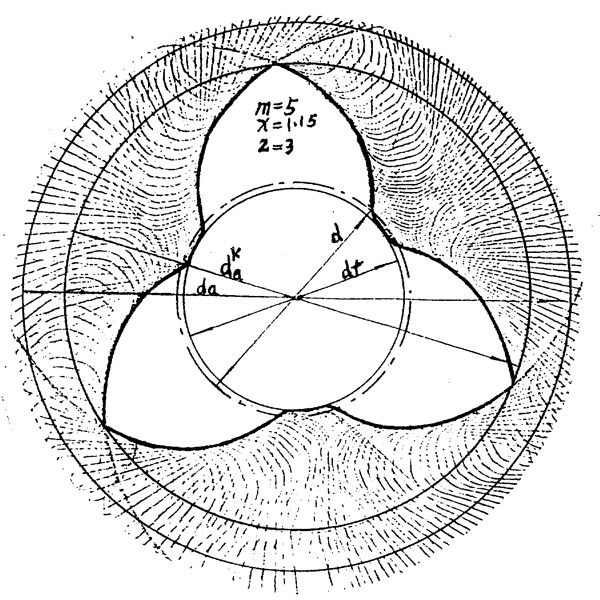

| 一種少齒數圓柱齒輪減速器，屬于齒輪傳動裝置，包括齒輪箱體６、箱蓋、軸２、軸承３和５及變位齒輪副，其特征在于：一對變位齒輪副中的小齒輪４是少齒數圓柱齒輪軸，其齒輪的齒數是２，３，……６，７，其齒廓曲線是漸開線。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1994-5-11;屆滿日 |
