| 申請?zhí)枺?/TD>
| 200710068045 |
申請日： |
2007/04/13 |
| 公開日： |
2007/10/03 |
公告日： |
|
| 公開號： |
101046238 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
97[中國|寧波] |
| 代理機構代碼： |
33219 |
代理人： |
張文忠 |
| 發明名稱： |
輥道專用行星減速器 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D |
| 發明人： |
宋濟隆;張萌;鄭徐新;張先江 |
| 申請人： |
寧波東力傳動設備股份有限公司 |
| 申請人地址： |
浙江省寧波市江北投資創業園區C區蓀湖路1號寧波東力傳動設備股份 |
| 郵編： |
315033 |
| 文摘： |
| 輥道專用行星減速器，包括法蘭，含有前后機體的箱體，第一、二級的太陽輪、行星架、行星輪，輸出空心軸；第一、二級的太陽輪、行星架和輸出空心軸同軸心；第一級太陽輪經Ｃ型平鍵聯接在減速機輸出軸上；第一級行星架和第二級太陽輪通過花鍵聯接，第二級行星架經花鍵聯接在減速機輸出軸上；第一級行星架周邊至少均布兩個第一級行星輪，第二級行星架周邊至少均布兩個第二級行星輪；至少兩個第一級行星輪經滿滾子軸承分別安裝在相應的第一級行星架周邊均布至少兩個第一級行星軸上，至少兩個第二級行星輪經滿滾子軸承分別安裝在相應的第二級行星架周邊均布至少兩個第二級行星軸上，對應第一、二級行星輪分別與對應內齒圈及對應同級太陽輪常嚙合。 |
| 主權利要求： |

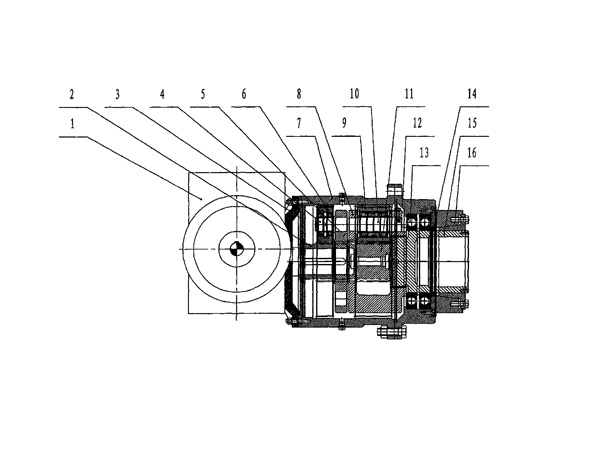

| 輥道專用行星減速器，包括法蘭（３）、箱體、太陽輪、行星輪、行星架、輸出空心軸（１５），其特征在于：所述的箱體包括前機體（７）和后機體（１２），前機體（７）內設有第一級內齒圈和第二級內齒圈，且前機體（７）經緊固件與后機體和工作機聯接； 所述的太陽輪包括第一級太陽輪（２）和第二級太陽輪（１１）；行星架包括第一級行星架（５）和第二級行星架（８）；所述的行星輪包括第一級行星輪（６）和第二級行星輪（９）；所述的第一級太陽輪（２）、第二級太陽輪（１１）、第一級行星架（５）、第二級行星架（８）和輸出空心軸（１５）同軸心；所述的第一級太陽輪（２）經Ｃ型平鍵聯接在減速機輸出軸上；第一級行星架（５）和第二級太陽輪（１１）通過花鍵聯接，第二級行星架（８）經花鍵聯接在減速機輸出軸上；第一級行星架（５）周邊至少均布兩個第一級行星輪（６），第二級行星架（８）周邊至少均布兩個第二級行星輪（９）；所述的至少兩個第一級行星輪（６）經滿滾子軸承分別安裝在相應的第一級行星架（５）周邊均布至少兩個第一級行星軸（４）上，所述的至少兩個第二級行星輪（９）經滿滾子軸承分別安裝在相應的第二級行星架（８）周邊均布至少兩個第二級行星軸（１０）上，對應所述的第一級行星輪（６）和第二級行星輪（９）分別與對應內齒圈及對應同級太陽輪常嚙合。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
