| 申請?zhí)枺?/TD>
| 98217379 |
申請日： |
1998/07/21 |
| 公開號： |
|
公告號： |
2340979 |
| 授權日： |
|
授權公告日： |
1999-9-29 |
| 專利類別： |
新型 |
國別省市代碼： |
33[中國|浙江] |
| 代理機構代碼： |
00000 |
代理人： |
|
| 發明名稱： |
軸裝式擺線減速機 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D32F |
| 發明人： |
吳聲震 |
| 申請人： |
平陽減速機總廠 |
| 申請人地址： |
浙江省平陽縣敖江鎮敖江大道392號王慶忠轉 |
| 郵編： |
325401 |
| 文摘： |
| 本實用新型軸裝式擺線減速機是擺線減速機另一傳動機型，它取代原圓柱齒輪軸裝式減速機，廣泛應用在糧食、食品、飼料等等工業的斗式提升機，皮帶輸送機及刮板式輸送機。它比原軸裝式機型重量減少２５～３５％，外形尺寸減少２０～４０％，壽命約增加６０％，噪音降低３～５ｄｂ。 |
| 主權利要求： |

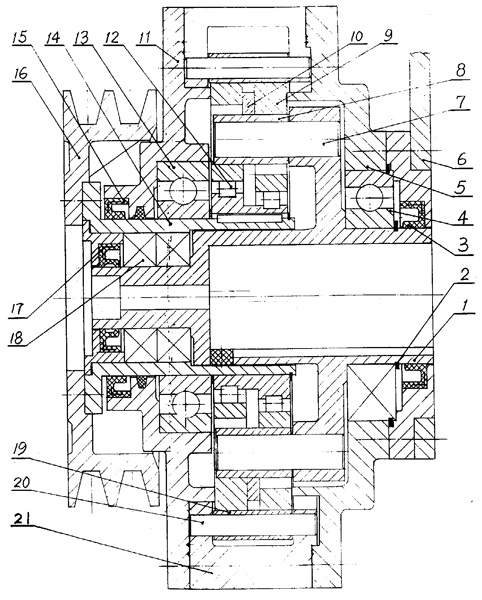

| 一種軸裝式擺線減速器，主要由輸入皮帶輪［１６］、偏心軸承［１２］、擺線輪［９］、針齒輪及軸銷式輸出機構組成，其中針齒輪由針齒殼［２１］、針銷［２０］及針齒套［１９］構成，輸出機構由柱銷［７］、柱銷套［８］及圓盤狀輸出軸［１］構成，其主要特征在于： ａ）圓盤狀輸出軸［１］內有一通孔，使減速器安裝在配套主機輸入軸上，其圓盤上均布緊配的柱銷［７］；輸出軸的一端用軸承［１８］支承在套筒［１４］內孔中，另一端用軸承［４］支承在前端蓋［５］內孔中；套筒［１４］的外圓用軸承［１３］支承在后端蓋［１１］內孔中； ｂ）輸入皮帶輪［１６］與后端蓋［１１］聯接一體； ｃ）后端蓋［１１］、針齒殼［２１］及前端蓋［５］聯接一體； ｄ）懸掛板［６］一端連同壓蓋與前端蓋聯接，另一端有一孔用以懸掛在定位銷上。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2002-9-4;因費用終止日 |
