| 申請?zhí)枺?/TD>
| 200510002237 |
申請日： |
2005/01/18 |
| 公開日： |
2005/06/29 |
公告日： |
|
| 公開號： |
1633012 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
13[中國|河北] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
有源同步減速機 |
| 國際分類號： |
H02K 7/116;H02K 17/00 |
| 范疇分類號： |
|
| 發明人： |
禹文華 |
| 申請人： |
禹文華 |
| 申請人地址： |
河北省承德市雙灤區白廟一街南樓212號 |
| 郵編： |
067001 |
| 文摘： |
| 本發明涉及一種有源同步減速機，是機械和電氣綜合設計的結果。電磁動力是利用晶體管的引導作用，使三相工頻電源在定子繞組上換向的過程中，產生沿圓周移動的不對稱單邊徑向磁性拉力。使浮動轉子齒輪與外殼內齒圈產生諧波差速運動，浮動轉子齒輪的內側，連接調心滾子萬向聯軸器組件帶動中心軸。實現直接輸出低轉速大轉距的目的。在機械傳動方面，采用一齒差減速方式，相互嚙合的齒輪，齒形相同。采用齒頂部和齒根部的凸凹圓弧，分別與齒頂圓和齒根圓相切。齒頂部和齒根部的凸凹圓弧，又與齒型角公切線相切的非標準圓弧齒形。避免了常規漸開線齒型的齒型干涉。使嚙合點落在節圓線的切點上。提高了運行的平穩性。 |
| 主權利要求： |

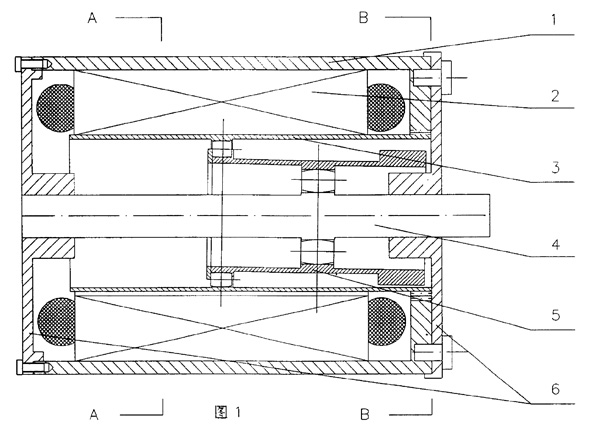

| 一種有源同步減速機，其特征是，它是由外殼內齒圈（１）、定子（２）、浮動轉子齒輪（３）中心軸（４）、調心滾子萬向聯軸器組件（５）及前后端蓋（６）組成，浮動轉子齒輪（３）與外殼內齒圈（１）相切旋轉運行。 |
| 優先權項： |
|
| PCT 項 |
|
