| 申請?zhí)枺?/TD>
| 200420028948 |
申請日： |
2004/05/11 |
| 公開號： |
|
公告號： |
2700641 |
| 授權日： |
2005-5-18 |
授權公告日： |
2005-5-18 |
| 專利類別： |
新型 |
國別省市代碼： |
12[中國|天津] |
| 代理機構代碼： |
12101 |
代理人： |
王淦緒 |
| 發明名稱： |
螺旋輸送機專用減速機 |
| 國際分類號： |
F16H 1/06;B65G 23/08 |
| 范疇分類號： |
|
| 發明人： |
王愛民 |
| 申請人： |
天津減速機股份有限公司 |
| 申請人地址： |
天津市河?xùn)|區程林莊路8號 |
| 郵編： |
300160 |
| 文摘： |
| 本實用新型涉及一種螺旋輸送機專用減速機。其結構是：前箱體的法蘭用螺栓、彈簧墊圈固裝在標準電動機的法蘭端蓋上，輸入齒輪軸通過平鍵與電動機的出軸聯結。輸入齒輪軸與從動齒輪相嚙合，從動齒輪安裝在輸出齒輪軸的兩個軸承之間；在輸出軸伸出后箱體外部的軸臺上安裝有毛氈密封，毛氈密封通過螺釘、壓蓋固定在后箱體的外端部，可防止輸送機的物料泄漏出來。輸出軸用花鍵與螺旋輸送機直聯，取消了聯軸器，同時還構成螺旋輸送機的一個支點，輸出軸另一端的尾部安裝一個推力軸承，可克服外來的軸向力。其特點是；結構簡單緊湊、體積較小、配套方便、檢修容易、安裝便捷，可降低產品的成本，提高經濟效益和市場競爭能力。 |
| 主權利要求： |

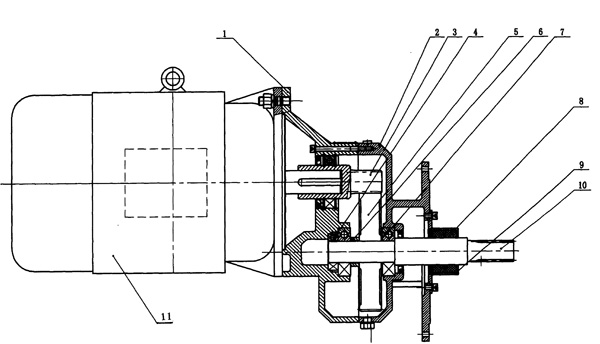

| 一種螺旋輸送機專用減速機，它由前箱體（１）、后箱體（２）、輸入齒輪軸（３）、軸承（４）、從動齒輪（５）、擋圈（６）、擋油圈（７）、毛氈密封（８）、壓蓋（９）、輸出軸（１０）、電動機（１１）、花鍵、螺栓、墊圈與緊固件組成，其特征是：輸入齒輪軸（３）通過平鍵聯結電動機（１１）的出軸，輸入齒輪軸（３）嚙合從動齒輪（５），從動齒輪（５）固裝在輸出軸（１０）的另一端的兩個軸承之間；在輸出軸（１０）伸出后箱體（２）外部的軸臺上安裝有毛氈密封（８），毛氈密封（８）通過螺釘、壓蓋（９）固定在后箱體（２）的外端部，輸出軸（１０）通過花鍵與螺旋輸送機直聯，輸出軸（１０）另一端的尾部安裝有一個推力軸承（４）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
