| 申請?zhí)枺?/TD>
| 200320131271 |
申請日： |
2003/12/29 |
| 公開號： |
|
公告號： |
2672325 |
| 授權日： |
2005-1-19 |
授權公告日： |
2005-1-19 |
| 專利類別： |
新型 |
國別省市代碼： |
21[中國|遼寧] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
地面驅動單螺桿泵減速機內機械密封裝置 |
| 國際分類號： |
E21B 43/00;F04B 47/02;F04D 3/02 |
| 范疇分類號： |
|
| 發明人： |
田澍藩 |
| 申請人： |
田澍藩 |
| 申請人地址： |
遼寧省遼陽市白塔區熊家街78－4棟一單元5樓1號 |
| 郵編： |
111000 |
| 文摘： |
| 本實用新型屬于油田地面驅動單螺桿泵減速機內機械密封裝置，機械密封靜環裝于減速機下蓋的中空凸起上部，機械密封動環裝于減速機立軸中部，機械密封動、靜環與立軸中空部位形成潤滑油池。在減速機下蓋中空凸起部位開有放氣孔道和泄漏孔道，在放氣孔端裝有放氣或填液閥門，在立軸上部裝有盤根實現立軸與光桿的靜密封，在機械密封靜環與下蓋中空凸起上裝有裝配套。拆卸時，只要拆去立軸上部盤根、立軸鎖帽、上部立軸、機械密封鎖帽，利用裝配套可同時取出機械密封靜、動環。由于機械密封可保證潤滑條件，延長其使用壽命，結合靜、動環選用合適材質保證與螺桿泵同壽命。同時，機械密封附有裝配套，拆裝方便。 |
| 主權利要求： |

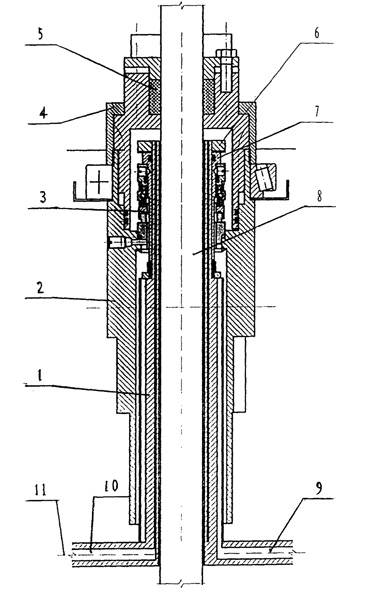

| 一種地面驅動單螺桿泵減速機內機械密封裝置，其特征是機械密封（３）靜環裝于減速機下蓋的中空凸起（１）上部，機械密封（３）動環裝于減速機立軸（２）中部，機械密封（３）動、靜環與立軸（２）中空部位形成潤滑油池；在減速機下蓋中空凸起（１）部位開有放氣孔道（１０）和泄漏孔道（９），在放氣孔端裝有放氣或填液閥門（１１）；在立軸（２）上部裝有盤根（５），實現立軸（２）與光桿（８）的靜密封；在機械密封（３）靜環與下蓋中空凸起（１）上裝有裝配套（７），機械密封鎖帽（６）將裝配套（７）固定在下蓋中空凸起（１）的上部，立軸鎖帽（４）連接立軸（２）的上下兩部使之固定為一體。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
