| 申請?zhí)枺?/TD>
| 01262021 |
申請日： |
2001/10/16 |
| 公開號： |
|
公告號： |
2501302 |
| 授權日： |
|
授權公告日： |
2002-7-24 |
| 專利類別： |
新型 |
國別省市代碼： |
37[中國|山東] |
| 代理機構代碼： |
00000 |
代理人： |
|
| 發明名稱： |
塑料大棚直聯式電動卷簾減速機 |
| 國際分類號： |
A01G 9/22;F16H 1/16 |
| 范疇分類號： |
12A32F |
| 發明人： |
施立平 |
| 申請人： |
施立平 |
| 申請人地址： |
山東省壽光市建新街179號 |
| 郵編： |
262700 |
| 文摘： |
| 本實用新型公開了一種直聯式溫室塑料大棚電動卷簾減速機，屬于農業自動化設備技術領域。目的是提供一種體積小質量輕、操作方便安全、適應性強、使用壽命長的電動卷簾減速機。在主殼、副殼組成的機箱內由軸套、軸承支撐安裝蝸輪蝸桿減速傳動機構，蝸輪的輸出軸兩端各裝有聯接法蘭，機箱的一側設有可與支撐架連接固定的帶固定孔的機座，其特征是機箱另一側安裝了電動機，電動機主軸與安裝在機箱內的擺線針輪減速機構的主動軸直接連接，擺線針輪減速機構的轉臂與蝸桿軸同軸相連構成傳動系。高速性能好，工作平穩，體積小質量輕，耐磨可靠壽命長。可用于多種安裝形式，安裝簡單適應性強，適用于各種溫室塑料大棚。 |
| 主權利要求： |

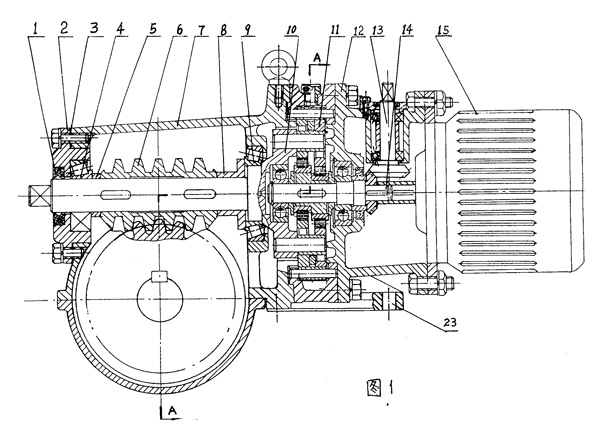

| 一種塑料大棚直聯式電動卷簾減速機，在主殼（７）、副殼（２２）組成的機箱內由軸套（１６）、軸承（４）支撐安裝蝸輪（２１）蝸桿（６）減速傳動機構，蝸輪（２１）的輸出軸（１９）兩端各裝有聯接法蘭（２０），機箱的一側設有可與支撐架連接固定的帶固定孔的機座（２３），其特征是機箱另一側安裝了電動機（１５），電動機（１５）主軸與安裝在機箱內的擺線針輪減速機構（１１）的主動軸（１４）直接連接，擺線針輪減速機構的轉臂（１０）與蝸桿（６）同軸相連構成傳動系。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2005-12-7;因費用終止日 |
