| 申請?zhí)枺?/TD>
| 87206444 |
申請日： |
1987/04/14 |
| 公開號： |
|
公告號： |
|
| 授權日： |
1988-5-18 |
授權公告日： |
1988-10-26 |
| 專利類別： |
新型 |
國別省市代碼： |
61[中國|陜西] |
| 代理機構代碼： |
61109 |
代理人： |
王體浩 |
| 發明名稱： |
活齒諧波減速機 |
| 國際分類號： |
F16H 1/24 |
| 范疇分類號： |
27D |
| 發明人： |
劉海生 |
| 申請人： |
國營陜西前進機械廠 |
| 申請人地址： |
陜西省岐山二十六號信箱 |
| 郵編： |
|
| 文摘： |
| 活齒諧波減速機是一種機械傳動減速裝置，利用一種活齒機構與設有一定輪廓曲線的固定輪的齒槽相配合來實現減速傳動。它沒有普通諧波減速機難以加工的柔輪，也沒有少齒差減速機和擺線針輪減速機易于損壞的Ｗ輸出機構。其結構簡單，易于制造，在傳遞相同功率（或輸出扭矩）、具有相同速比的情況下體積較小，并具有運轉平穩、噪音小、效率高等優點，廣泛適用于各種減速傳動裝置中。 |
| 主權利要求： |

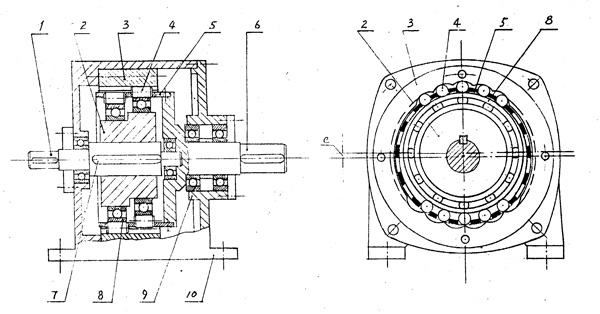

| 機械傳動裝置中的一種活齒諧波減速機，其輸入軸（１）通過鍵（７）與裝有滾動軸承（８）的偏心輪（２）連接，其特征是，活齒架（５）上設有可讓活齒（４）徑向滑動的封閉槽孔，固定輪（３）上具有與活齒（４）相配合的輪廓曲線，該曲線與活齒（４）的運動軌跡相符合。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1990-8-1;因費用終止日 |
